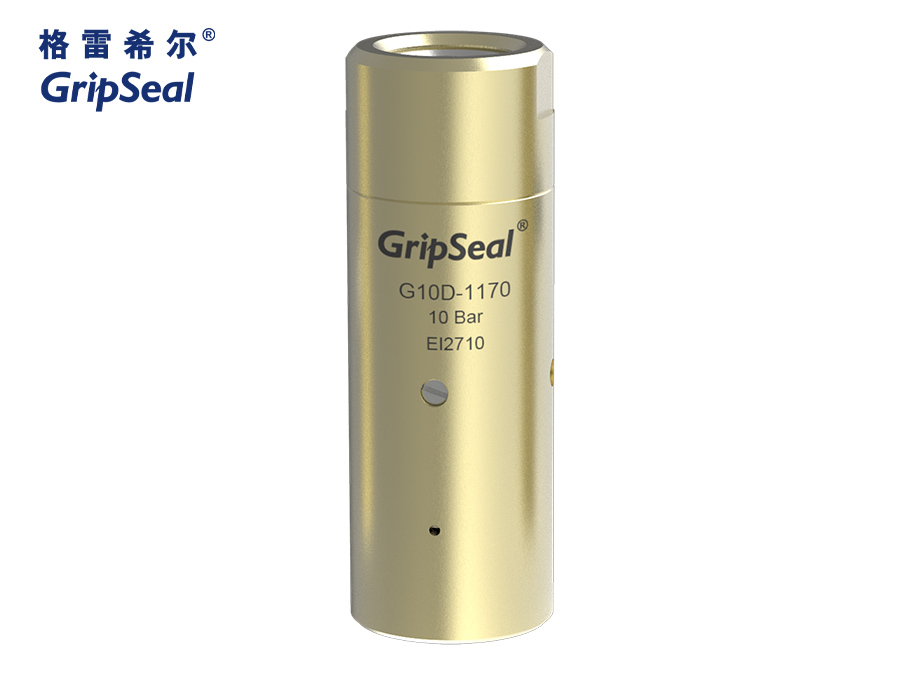

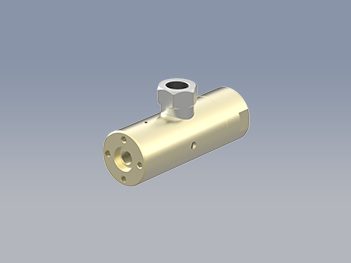

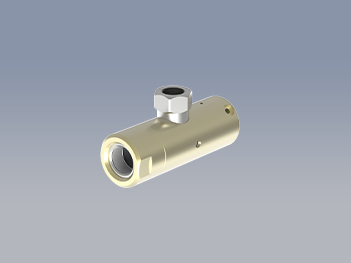

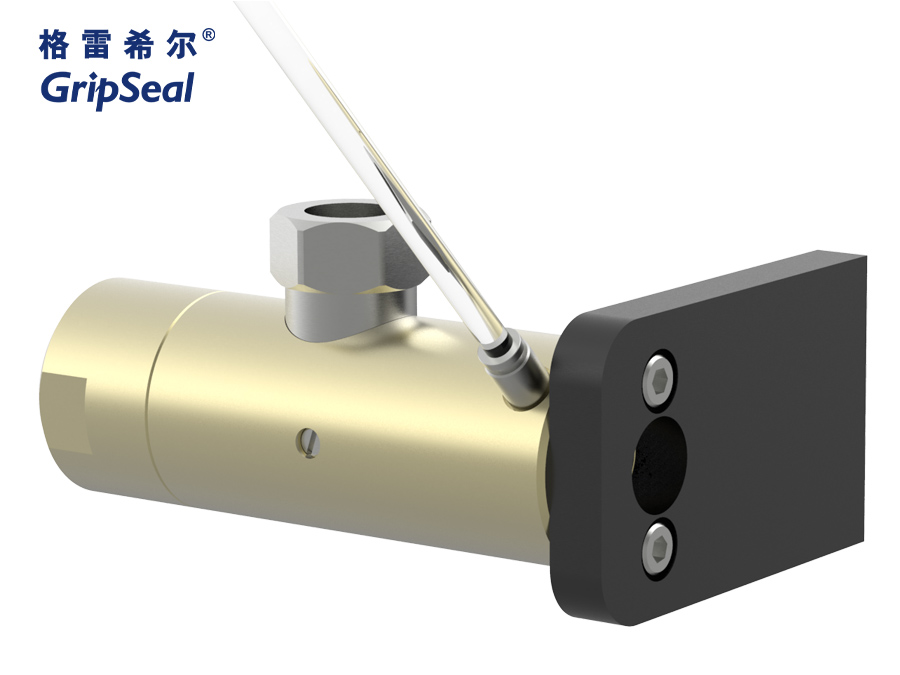

气动接头G10D系列

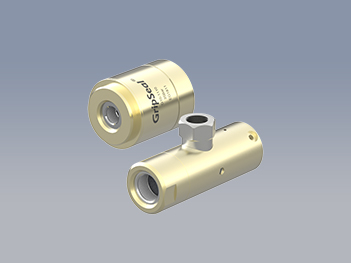

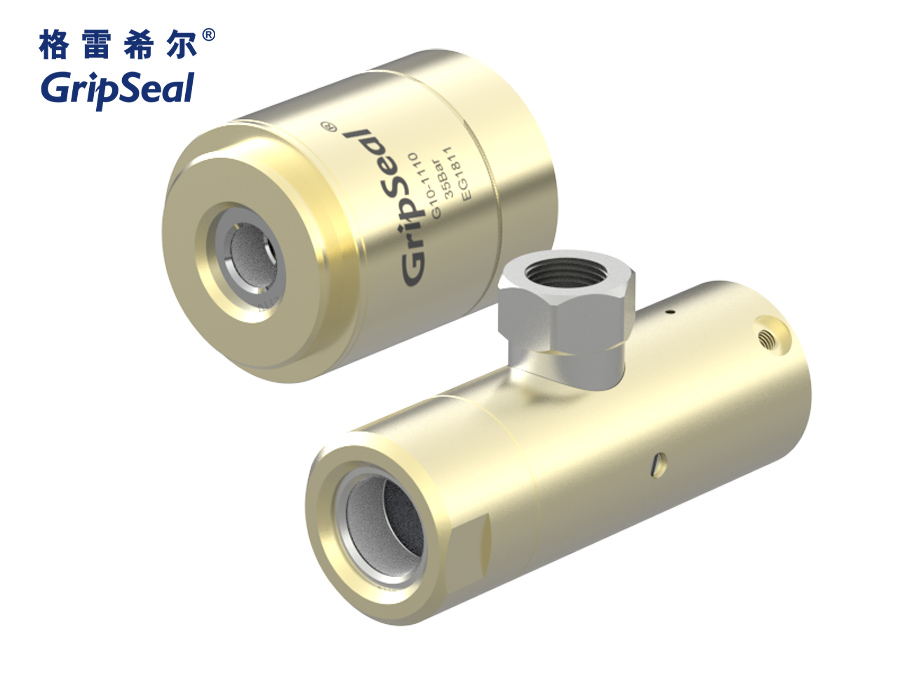

格雷希尔GripSeal气动接头G10D系列是在G10标准品基础上升级产品，主要目的是使其适应更多狭小空间，更符合自动化设备要求。独创双倍力驱动结构，使其有更小的外形。便于安装到自动化设备，外包式密封连接，不会损伤产品外观。在新能源汽车、新能源电池、汽车制造、零部件生产加工等多行业领域应用广泛，提高测试效率，密封稳定，符合绝大部分测试泄漏量要求。

产品参数

PRODUCT PARAMETERS

操 作 压 力：	从真空到10Bar
密 封 范 围：	0.8-28mm
插 入 深 度：	15mm
流 量 接 口：	G1/8、G3/8、G1/2
主 体 材 料：	铝合金
密封圈材质：	医用硅胶/丁腈橡胶
操 作 温 度：	-20℃-120℃
规 格 型 号：	气动接头G10D系列型号表或详询工作人员

产品视频

PRODUCT VIDEO

气动接头G10D系列视频

产品特点

OPERATION PARAMETERS

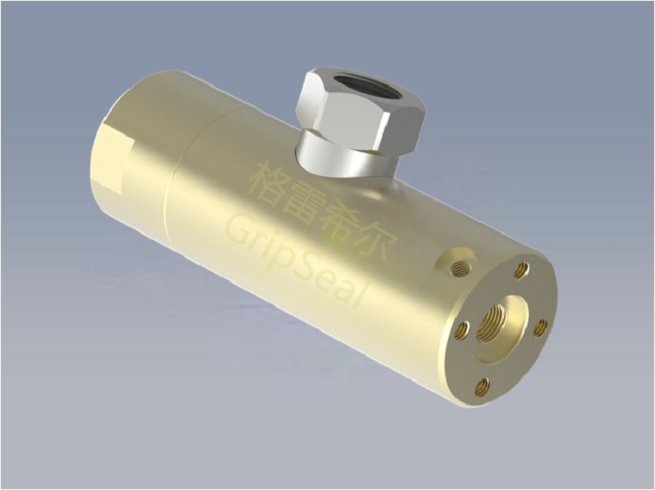

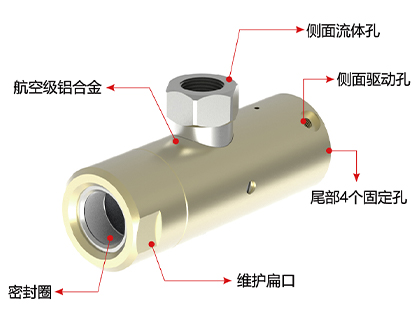

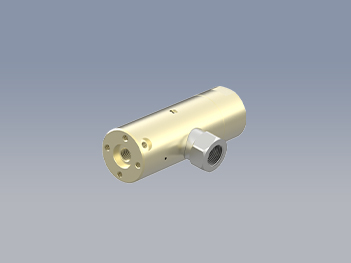

侧面流体孔，便于现场布线，和尾部安装。	更小的外形，适用更多场合，避免干涉。	双倍力气缸设计，让接头有更好的抱紧力，密封更稳定。	尾部多安装孔位，便于安装其他浮动装置等。驱动孔可开侧面	无损连接，不会对产品外观有损伤，符合医用产品检测标准

操作方法

OPERATION METHOD

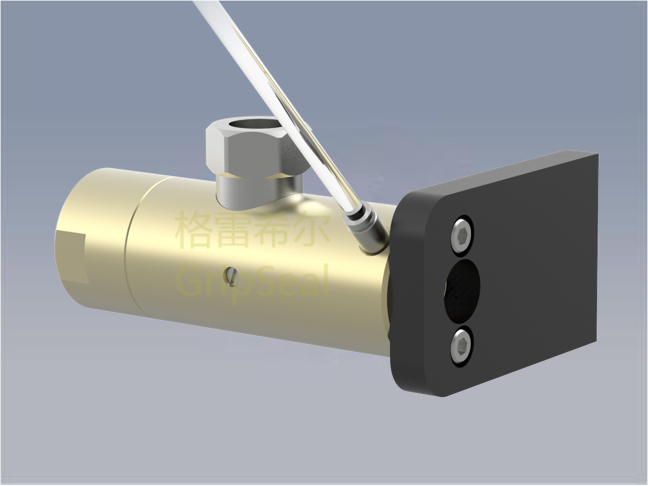

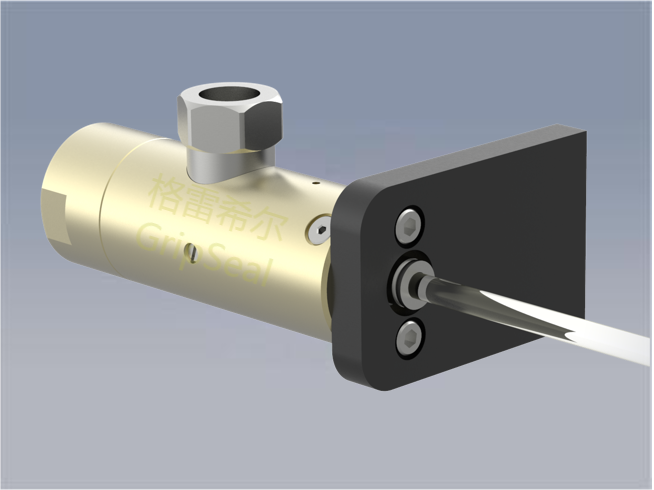

第一步 将气动接头G10D系列装在自动化夹具上，并调试好定位、限位、驱动时间、充气时间等。	第二步 产品上线，自动化或手动将产品放置到调试好的位置	第三步 开启已调试好的电磁阀或其他自动化工装空气器，自动化进行相应测试。并且，测试完成后自动退出，准备继续以一个产品测试。

应用案例

APPLICATION CASES

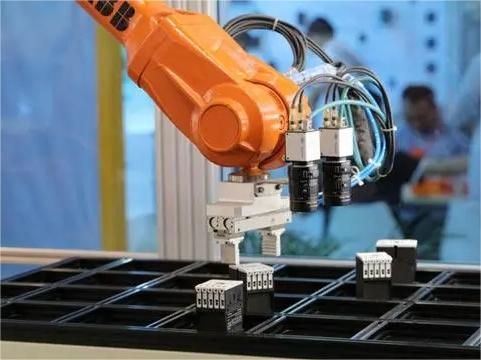

新能源行业气密测试	医疗耗材密封测试	自动化测试
