格雷希尔C9M对接模块-自动对接板应用

编辑：格雷希尔GripSeal

格雷希尔针对托盘应用在新能源电控等应用推出新标准C9M对接模块，满足从电信号、驱动电流、动力电等全套C9M对接模块，不仅可以完满客户化定制的需求，而且有一些标准C9M模块来满足一些典型的应用场景，特备是各种电驱动或是电池包EOL测试过程中的。

1. C9M对接模块信号线或是低电流应用。

C9M对接模块小电流应用，从1.6mm针到6mm针不等，满足各种大小的电流。自动化对接并非是针越小越好，通过长期的客户反馈及开发实验，我们使用了1.6mm针作为我们的小电流对接模块主要用针，能满足强壮型，长寿命以及可维护性等几方面的要求，市场反馈良好。更少更密集的应用在汽车或是新能源EOL测试并不是最优的解决方案。即使是大厂的类似对接模块，0.7mm-1mm，一旦出现调试过程中的对准问题，会导致重大的返工甚至报废的损失。

通过组合C9M新能源电连接模块可以满足各种规格的应用场景。配合E10模块我们可以完成交钥匙方案，集成商只需要做出对应的对接固定板就可以完成相应的继承工作。

插孔都是采用特殊定制的航空级别线簧插孔，满足长寿命，高可靠性的要求，实验室测试达到10万次以上的插拔寿命。

2. C9M驱动或是动力电对接模块

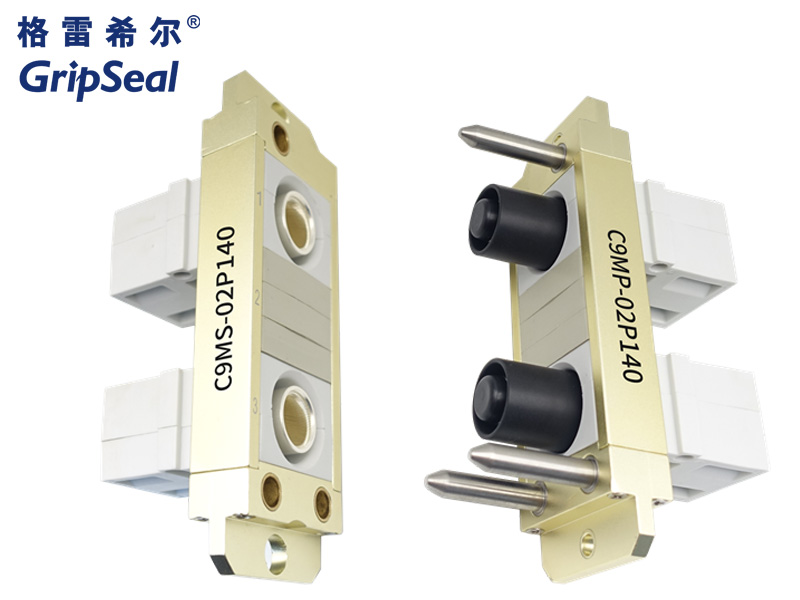

UVW动力电源线，以及前后驱动电机的线，需要更大的插针和插孔，载流量可能回到200-300A， 峰值测试可能需要到500A-600A以上。C9M的大电流模块会对应这些较大电流的应用场景，满足EOL测试，或是一些大功率测试需求。配合E10大电流电连接器，可以实现安全/快速的自动化连接测试。

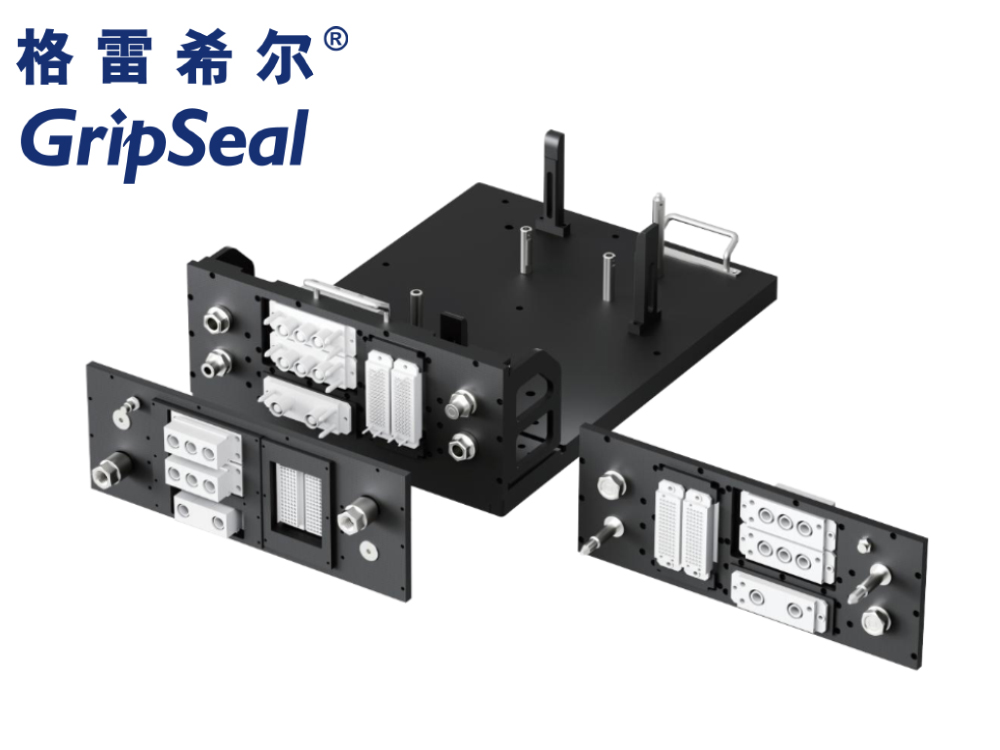

C9M对接模块是C9对接板解决方案的核心部件，通过长期的客户现场和实验室验证，我们计划推出更多的C9M标准对接模块，来满足不同应用，不同电流，不同接口的电驱动EOL测试，或是其他的电机/电池包，甚至传统的发动机/变数箱/控制器等一些采用托盘形式生产的。

C9M对接模块，E10非标电连接器，加上G系列的快速密封接头，以及C系列自动公母接头，让格雷希尔能为终端客户提供托盘生产的C9对接板方案，完成气体/液体/电流的自动化连接，能为最终用户或是自动化集成商提供综合性的连接解决方案。

请联系格雷希尔工程团队，获得更多的技术支援。
