自锁式快速密封接头的结构原理和使用方法

编辑：格雷希尔GripSea

自锁式快速密封接头也被成为滑套式接头，在使用时只需轻轻推入即可实现自动锁紧密封连接。对于产品的密封性检测、点火测试等临时性连接较为实用，其结构原理简单，操作便捷。

 一、自锁式快速密封接头的结构原理

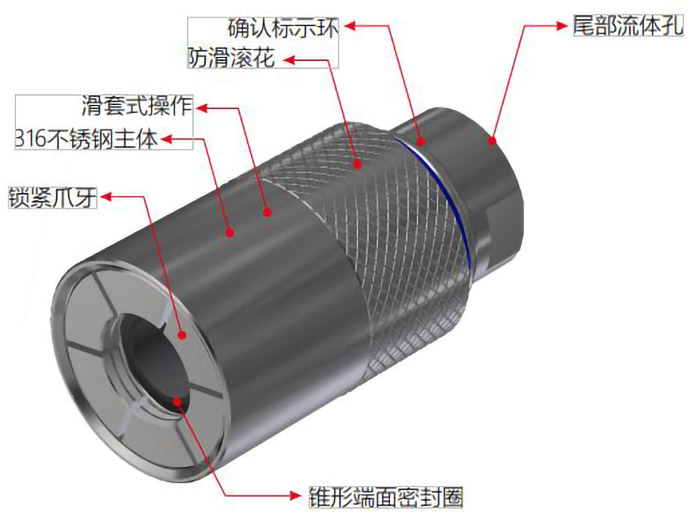

如上所示，是格雷希尔GripSeal接头G60系列，用于外螺纹快速密封连接的换套式接头规格图，滑套式密封接头组成结包含：密封圈、锁紧爪牙、316不锈钢主体、防滑滚花、确认标识环、尾部流体孔，以及一些内部弹簧等。结构从设计上不断简化，以此来增加操作的便捷性和更简单的维护。虽然结构简单，其密封效果和操作效率是可以保障的。

它的密封原理是，在对准管件向前推入时，管件前端抵住接头前端结构通过内部卡簧等结构，使得接头前端爪牙张开，继续往前推入到底额定位置。触发弹簧装置，爪牙会快速自动锁紧管件，同时接头前端与管件端面或锥面挤压，形成良好密封面，完成密封过程。

二、自锁式接头的使用方法

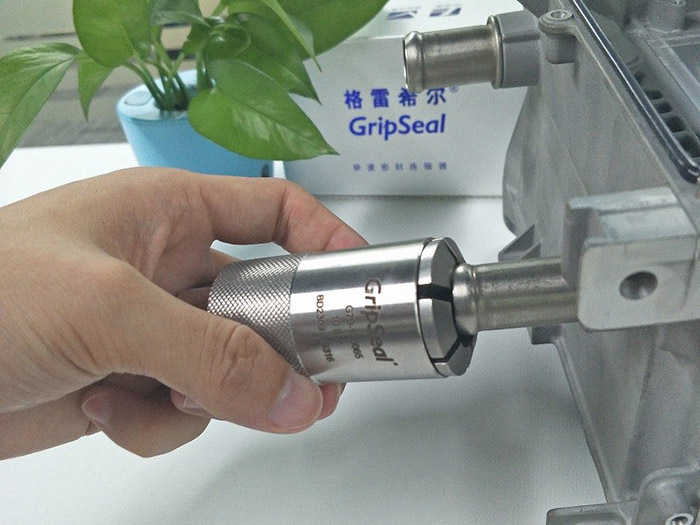

自锁式快速密封接头常用方式是手握住接头尾部，核对好相应的管件和接头型号，连接好相应的测试流体管或封堵头。然后将接头前端密封圈对准管件端面，稍微用劲平行推入。接头内部结构受力瞬速反应并运作，会自动锁紧，密封连接完成即可开始通入测试流体，进行相关测试。测试完成后，先卸掉通入的测试流体，单手握住接头滑套部位（带网花状），拔出接头即可断开连接，完成整个测试，继续进行下一个产品检测。

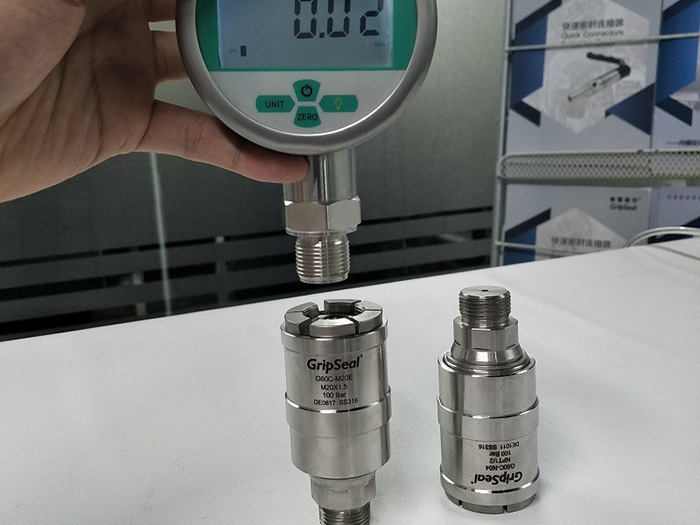

上述方法是将产品固定，用接头来对应操作的，而在仪器仪表行业，由于检产品检测数量较大，且仪表不便固定。所以采用，将接头固定在桌面，连接好测试气源，然后在生产线上直接手握仪表，将相应管口插入接头，自动锁紧，然后检测。测试完成后，拔出仪表放置在存放区即可 。这样的操作非常方便，让测试效率大大提高。

自锁式快速密封接头经过不断的优化设计，简单的结构操作更加便捷，使得密封测试、加压测试、点火测试等更加容易，效率更高。
