GripSeal气密测试接头的密封连接原理简介

发布时间:2022-10-19 10:38:51

编辑:格雷希尔GripSeal


GripSeal气密测试接头是一种便捷操作式的密封测试用接头,其密封原理和连接原理是依靠机械卡紧、密封圈挤压形成密封面,达到效果。

一、GripSeal气密测试接头的连接原理

根据不同的产品、测试要求需要匹配合适的连接方式,如水检,因为水会使管壁更加“平整、光滑”,从而减少密封圈接触时的摩擦力,所以需要用到更加合适的连接方式。

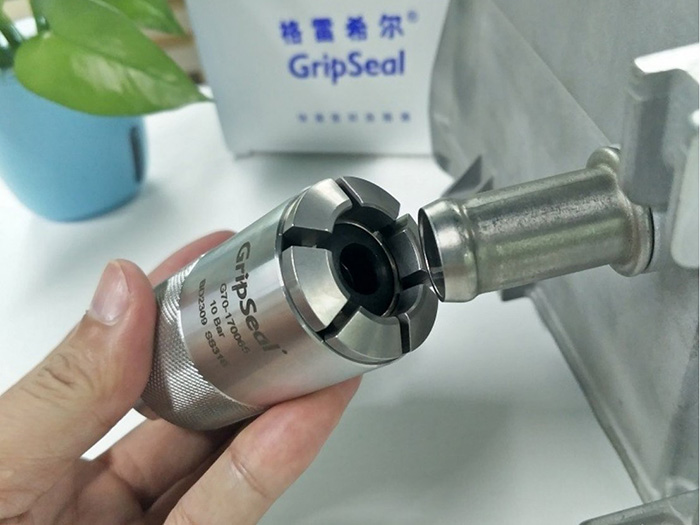

水道口快速密封接头

如上图,是冷却水道口常见的管口形式,GripSeal为了防止气密测试接头被压力推出,需要用到合适的“爪牙”结构。在气密测试接头的套筒内部,有精密的弹簧结构,在前端结构受力时,爪牙会自动抓紧管口突起处。这样的结构设计,让接头能承受更大的测试压力,保障测试的稳定性和结果准确性。

还有部分直管,涉及到高压测试时,单靠密封圈与管壁的摩擦力来抵消测试压力是不够的。所以也采用相应的横纹爪牙结构,让接头能够很稳当的连接在产品管口。

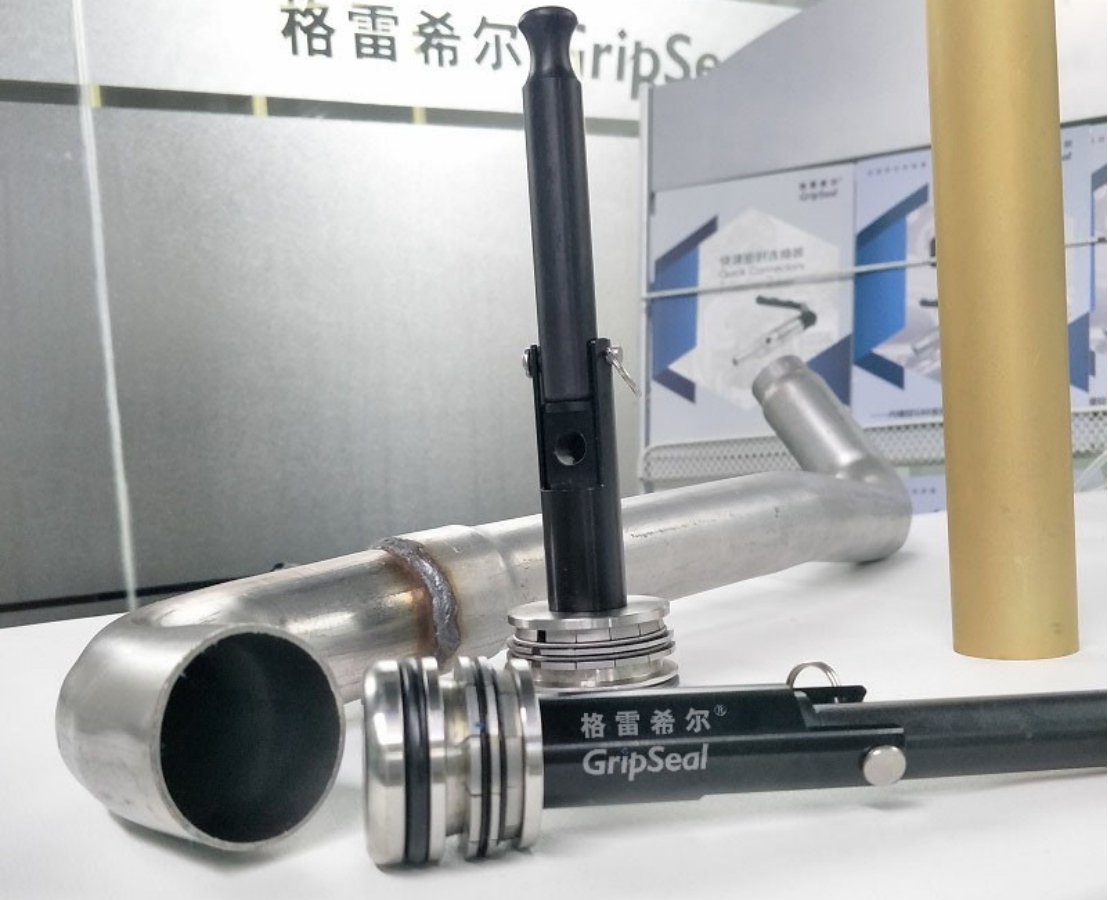

高压气密测试接头

二、气密测试接头的密封原理

上述是两种简单的气密测试接头连接原理,快速连接是测试用气密测试接头的必要功能。连接稳定了才能更好确保密封的稳定性。机械密封的原理基本相同,主要有两种方式:1、通过挤压密封圈,使其形变与管壁挤压形成密封;2、依靠爪牙锁紧,从而密封圈与产品端面形成挤压密封。前者一般通过手柄、按钮或气压来驱动,后者常采用滑套式操作方法,各有优势和弊端。

根据产品管口形状、测试要求等,确定好连接方案和密封方法,从而找到合适GripSeal气密测试接头规格型号。让密封测试管口连接更加快速,密封更加稳定,提升测试效率,降低误差率。
