快速密封接头百科

自动化接头的外形尺寸对气密测试的影响

发布时间:2022-10-19 14:19:26

编辑:格雷希尔GripSeal


自动化接头根据测试产品不同可分为多种型号规格,其外形尺寸对气密测试的影响主要体现在与工厂复杂换进冲突上。具体影响及解决办法我们一起来看看。

首先我们看外包式的自动化接头,其外形尺寸较小款封堵连接0.8mm外径产品的接头外径21.4mm,长度43.5mm;较大型号密封连接产品管口47mm的接头外径107mm,长度113mm。对于工厂较为复杂的操作环境,越小的体型往往更符合使用要求,避免和其他设备碰撞到。

自动化接头

如上图所示,在某些位置可能因接头外形太大而不便插入,格雷希尔工程师想到将前端加长的办法,因为自动化接头前端是密封圈结构,可以适当缩小,这样就能很好适用了。

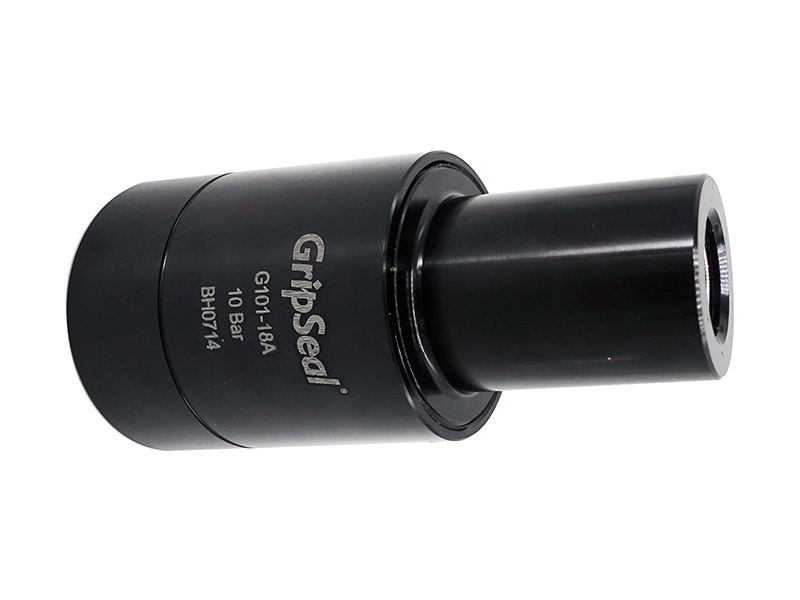

还有一款内胀式自动化接头,其外形尺寸从密封孔径8mm的接头型号长度50mm,外径33.5mm;密封产品管径40mm的接头型号长度93mm,外径88mm。这款的好处在于前端更细小,更能适应复杂操作环境。但是在部分并排孔气密测试时,还是会出现自动化接头间相互碰撞的问题。

气密测试接头

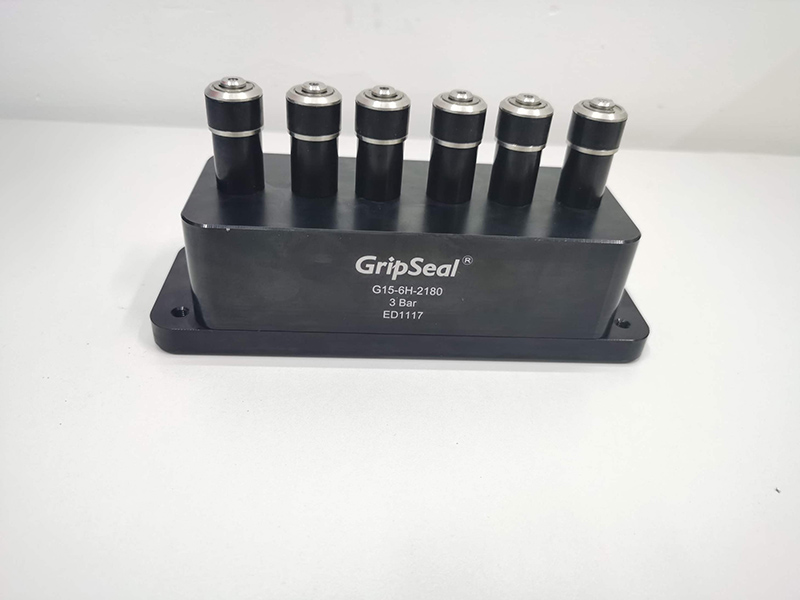

如上图所示,可以设计并排多头自动化接头,目前根据实际应用需要有做6个、4个、2个并排款的接头。常用在新能源汽车行业防水防尘测试等比较多,让密封连接更快速,效率更高。

格雷希尔GripSeal自动化接头的外形大小会随着测试产品的管口规格而相应不同,根据实际情况选择合适规格型号的自动化接头,如果出现干涉等情况,再相应给到解决方案。
