快速密封接头如何解决电池PACK高压插头测试密封难题

发布时间:2023-02-14 17:31:56

编辑:格雷希尔GripSeal


为了确保新能源电池的安全性,防水、防泄漏测试必须严格执行,但是由于PACK包对外的电接口形状多样,在气密测试中的密封连接成了重难点,下面我们一起来看下格雷希尔GripSeal快速密封接头如何解决高压插头快速密封连接难题。

在新能源电池PACK上,根据不同部位用电要求,会设置不同的接口。防水测试通常是用气密测试方式进行,其原理是:将PACK包对外接口都进行封堵连接,然后从一端充入一定压力的测试气体,通过仪器设备检测气体泄漏量来确定PACK是否符合质量要求。如下图所示,是多种电接口的一种规格形状,我们一次为例:

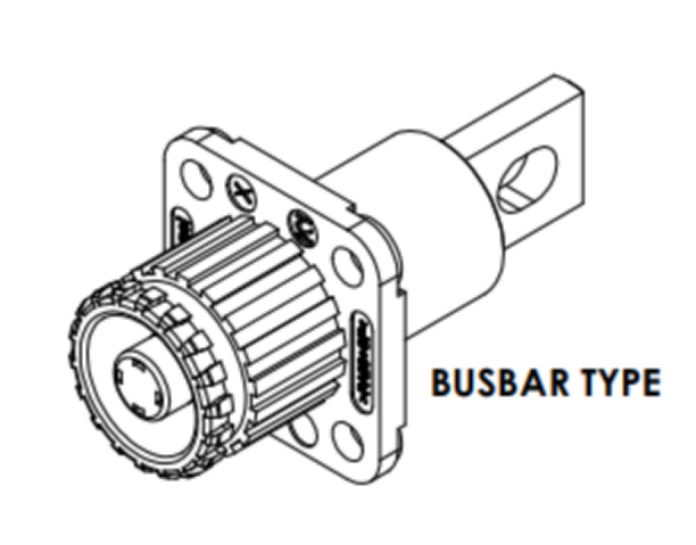

 高压电接头

图一 高压电插头

产品分析和难点:如上图,我们看到在电插头圆柱体外是布满了凹槽的,通常来说不适合作为密封面的。

经过多次协商沟通,格雷希尔工程师终于找到快速密封接头合适的密封面。我们观察,在电插头产品的内壁,是规整的圆柱体内表面,如下图红色部分。

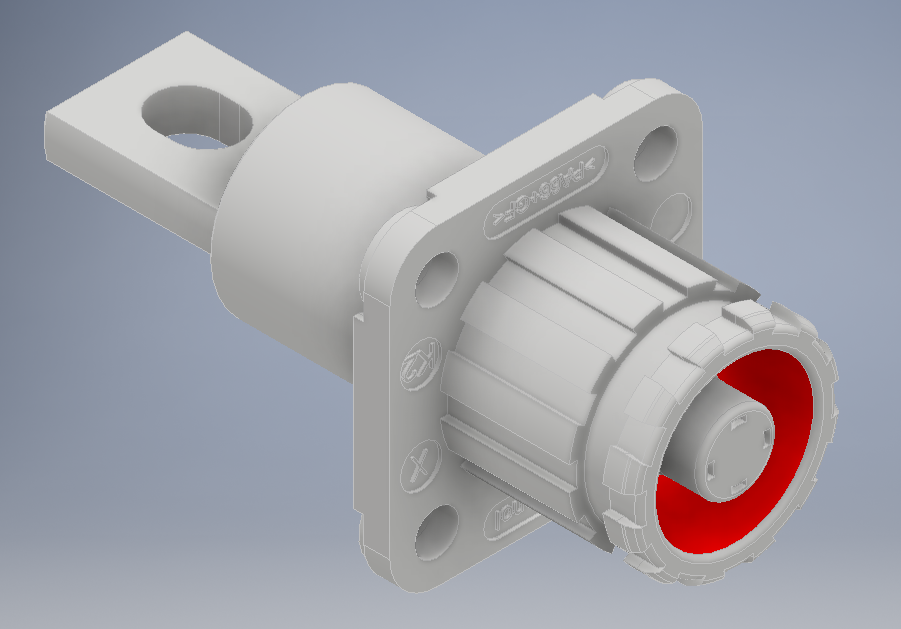

电池PACK包电插头

图二 电池PACK包上的电插头

GripSeal快速密封接头方案设计原理如下:在测试过程中,因为有一定的内部气压,作用到接头内侧,会使得快速接头被向外推出。通常的做法是利用压紧后的摩擦力或者有卡扣借力来抵消推力。摩擦力显然在这里是不太够,太大的压力会破坏塑料接口。所以我们设计快速密封接头卡住凹槽部分,如下图示。不仅保证气密测试的密封稳定性,兼顾操作便捷性和对产品的无损性。

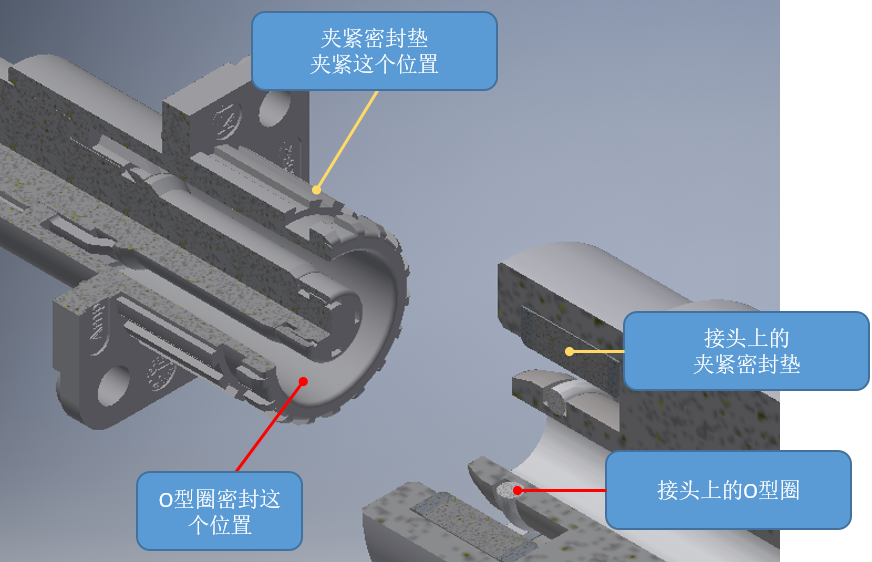

格雷希尔密封接头方案

图三 格雷希尔接头密封及抓紧位置

方案设计得到客户认可后,格雷希尔GripSeal快速密封接头生产部立即着手,成品如下图。

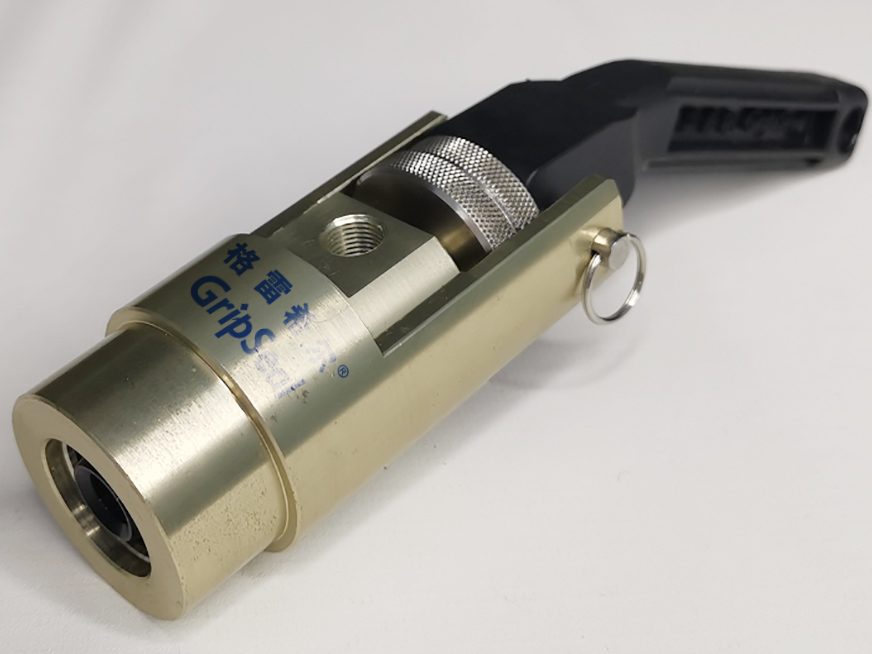

电插头快速密封接头

图四 电插头密封接头

格雷希尔GripSeal快速密封接头以易操作、稳定密封连接、无损用户产品为设计理念,不断优化接头质量和易用性能,帮助多行业领域解决气密测试快速密封连接难题。让测试更简单,测试结果更准确,产品质量更有保障。
