并排孔如何快速密封连接，多头快速密封接头应用

编辑：格雷希尔GripSeal

当一个产品出现多个并排孔时，在做气密测试时需要同时封堵连接这些孔。由于一些并排孔相邻很近，同时连接快速密封接头时会导致接头相互干涉，所以格雷希尔工程师想到用多头快速密封接头来应对复杂多孔测试。

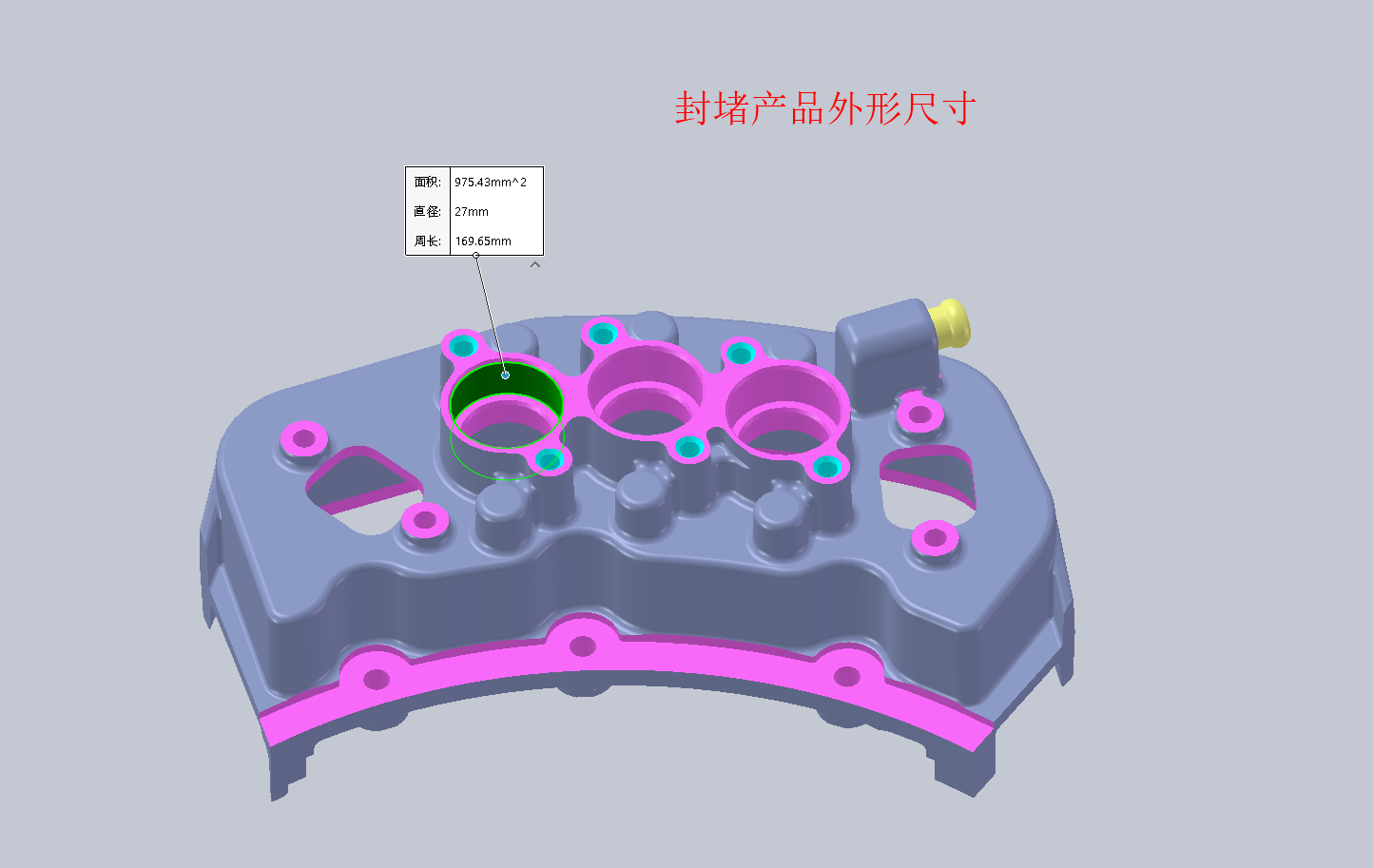

根据现场的应用来定制实现高效的封堵，需要封堵的产品外形尺寸示意图如下：

之前还介绍过长短款G15方式来避开干涉，这种通常只适用于2个并排孔。如下图：

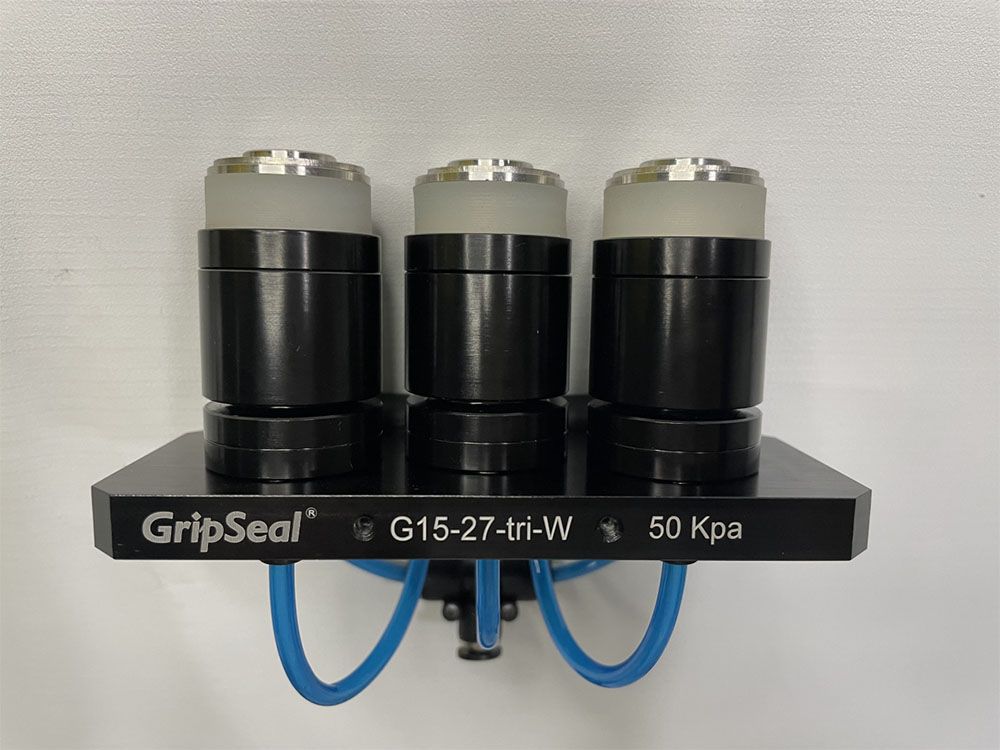

一旦并排孔多了，或者管口中心距太小，这种方式便不可行了。格雷希尔GripSeal工程师研发设计了多头快速密封接头，并排2个、3个、6个等等。这样可以使用一套夹具，一根气源，即可实现多孔同时密封连接。

多头G15快速密封接头原理跟标准品一样，都是靠气缸推动活塞运动，至密封圈膨胀形变，涨紧产品内壁。使用时，先将多头G15安装到相应的自动化工装上，连接好驱动气源和测试气源。调试好自动化设备的行程和定位，充气时间控制等。具体使用步骤：托盘将产品运输到测试台，并调整好方向位置；自动化设备将接头向前推进，让接头前端密封圈进入产品内部合适位置；充入适当压力（一般是4-6Bar）的驱动气源，密封圈涨紧产品内壁，形成密封；从流体口充入测试气体，进行相应气密测试；测试完成后，先卸掉测试气压，再卸掉驱动气压，自动化设备后拉移出接头，产品随产线轮转下一个。

至此，解决并排孔自动化气密测试快速密封连接难题。

并排孔产品气密测试，密封连接管口有妙招，多头快速密封接头一次连接，同时封堵或联通多个产品管口。不仅效率高，操作简便，更有测试稳定、让测试结果更准确的使用效果。
