快速密封接头用于液压油缸测试

编辑：格雷希尔GripSeal

在液压油缸测试中使用快速密封接头，作用在于快速连接油缸和检漏设备，通油测试。根据测试要求选择合适规格型号的快速密封接头，让测试操作更便捷，密封连接更稳定，提高测试效率。

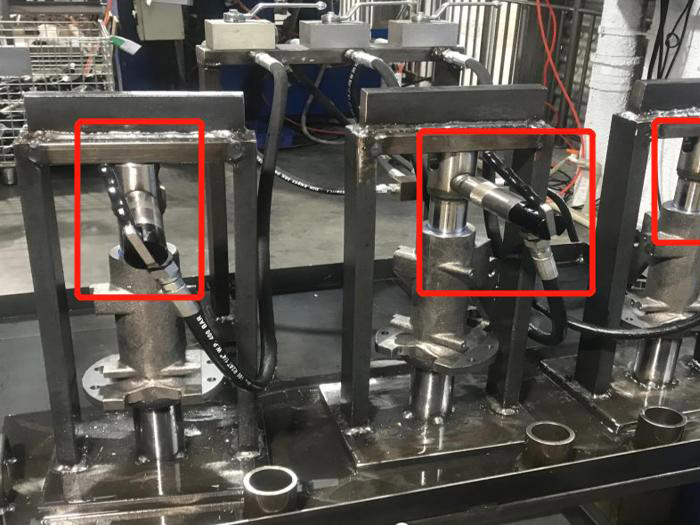

液压油缸常用于升降、旋转、伸缩功能等设备，作为驱动装置。其使用原理是将液压能转换成机械能，通常需要较大的压力才能转换成足够的机械能。所以在进行产品检测时需要加压测试。高压力下，需要液压油缸与输油泵紧密连接，一般采用螺纹连接。如上图所示，红色标注部位为格雷希尔GripSeal接头G80系列。应用于内螺纹管口，适用压力350Bar（35Mpa）。

根据用户提供测试要求数据，液压油缸测试压力为28Mpa，通液压油，检测油缸的密封性和耐压性。常见的管口内螺纹或外螺纹，螺纹规格M14、M16、M20、M22、M27、G1/4、G3/8等多种型号，现场无自动化设备，手动密封接头方案即可。

从用户提供的液压油缸测试方法得知，油缸两端都有接口，测试时需要封堵其中一端，然后从另一端通入一定压力的液压油。在这里都需要用到快速密封接头，前者是用于快插式封堵螺纹管口，后者是用于快速连接液压油管道和油缸，替代以前的拧螺纹的方式。

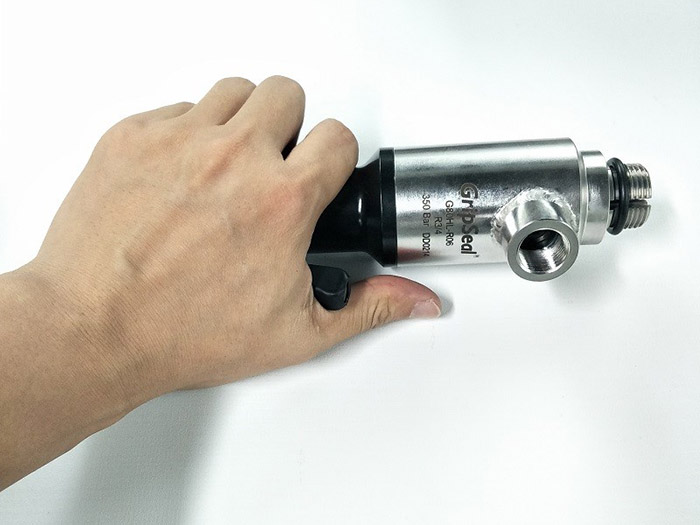

为了快速密封接头更好匹配管口，进行高效稳定连接，需要螺纹规格、管口形状、测试压力、操作空间、螺纹深度等匹配合适的快速密封接头方案。内螺纹结构我们可以选用快速密封接头G80系列，可分为手柄式驱动和拇指阀气动驱动。手柄式操作方法是按压手柄使接头前端螺牙收缩，然后插入对应内螺纹管口内 ，松开手柄，接头内部弹簧运作使螺牙张开，与管件螺牙契合。形成抓紧力，密封圈与管口形成密封。

上图所示为外螺纹气动快速接头G85系列，采用气动驱动，拇指阀控制接头前端螺纹爪牙的张开和闭合，从而控制连接和断开。

快速密封接头用于液压油缸检测，替代传统的拧螺母方式，操作效率更高，密封稳定性好，无须其他辅助材料。螺纹规格根据市场应用不同，有许多种规格标准，匹配合适规格型号的快速接头需了解清楚相应参数。
