GripSeal密封测试接头的连接原理

发布时间:2022-10-18 17:19:28

编辑:格雷希尔GripSeal


GripSeal是一家研发、设计、生产、销售各种密封测试时用的快速连接头的厂家,由于产品测试需要频繁的插拔等操作,所以接头的连接方式大多采用机械密封,易于安装和取出。

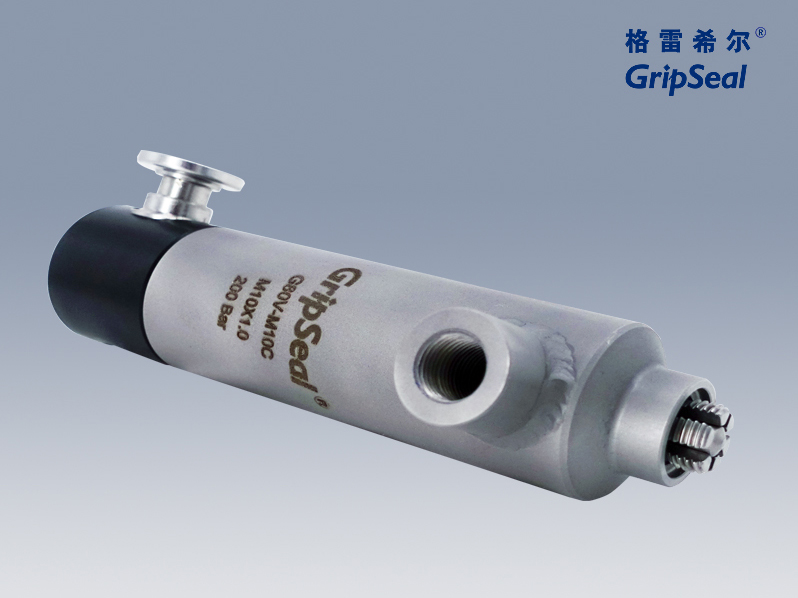

螺纹气密测试接头

机械密封的原理是依靠密封圈对产品管口外壁或内壁或端面进行包裹、挤压形成密封面,从而形成密封。根据测试要求不同,采取不同材质性能的密封圈结构和压紧力,来达到不同的密封级别。如通水测试、净化空气、氦气、氮气等,由于各种流体的分子大小不一样,用于不同级别的测试。氦检我们一般有专用GripSeal测试接头G30或G35系列,或者螺纹管口氦检则用G80或G85系列等。在进行合适的气密测试接头选择是需要从多方面因素考虑,除了密封级别、流体性质外,还要知道测试压力,温度、湿度、腐蚀性、时长、操作换进、自动化方案、手动方法等因素。

GripSeal气密测试接头的连接从设计上充分考虑,让其能更便于操作,密封连接更稳定。包含了气动接头、手柄操作接头、滑套式自密封接头等。其连接原理简单,设计上无特别复杂的结构,所以接头能够更加小巧,轻便,操作简单。

气动接头是利用气压来驱动密封圈膨胀,然后胀紧管口外壁或内壁,形成密封。一般需要配合自动化工装夹具,可以拥有更高的测试效率。手柄式接头是通过弯折手柄或按压手柄,通过杠杆原理等,使操作更省力。在通过弹簧或卡环等内部装置,使密封圈与管口内壁、外壁或端面形成挤压,严密接触达到密封的效果。滑套式自密封接头操作更简单,只需对准管口插入即可自动锁紧密封,采用的是弹簧+卡环等结构设计,对于螺纹管口、凸缘管等水道口、压缩机扩口、燃油管口测试密封有较好的适用性。

GripSeal气密测试接头的主旨是让所有密封连接不再是难题,用更简单的方式完成产品的密封连接,让测试提速,提高生产效率,降低企业成本。
