气动接头用于电缆检测的使用方法

编辑：格雷希尔GripSeal

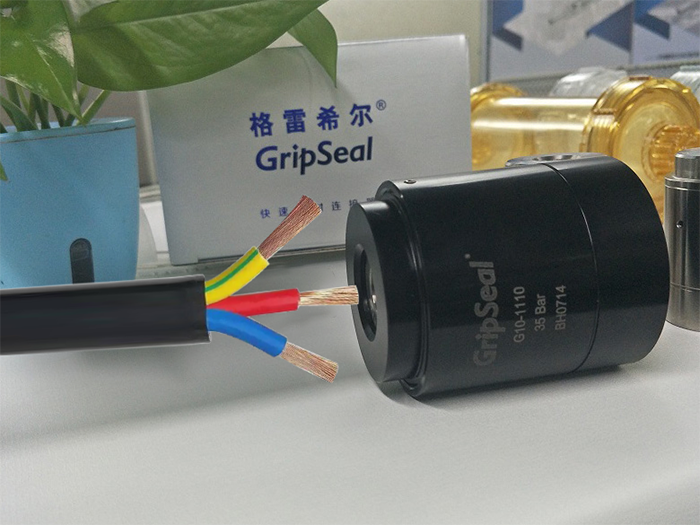

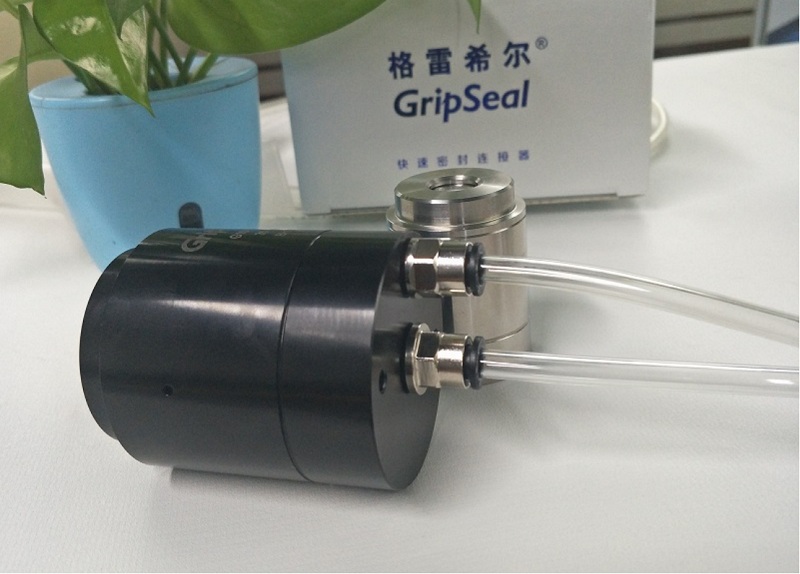

气动接头是一种利用气压来驱动的快速密封接头，当其用于电缆线束破损检测时，可以单个手持式使用或用于自动化密封连接。

一、手持式气动接头用于电缆线束测试

电缆线束破损测试是为了防止在生产过程中，电缆铜芯、铝芯等外部包裹的绝缘材料密封不严，导致漏电。一般采用气密测试的方式来确定，线束是规格圆形，在截断的两端分别装上气动接头，一端做封堵，另一端用于通气。测试压力在50Kpa左右，视具体情况而定。当需要对线束进行抽检时，截取一端电缆线束，两端都拆入相应的接头内部，给接头通入驱动气压，使内部密封圈膨胀包裹住线缆外表形成密封，然后从一端通入一定空气使其内部压强在50Kpa。在设定好的测试时间内，通过仪器设置好的参数数据来判断此电缆线束是否存在破皮的现象。

手持式气动接头电缆检漏测试，主要用于小范围的抽检，操作相对便捷，跟检漏仪设备有很好的配合，帮助厂家更好完成检测工作，确保产品质量。

二、自动化或半自动化气动接头测试

气动接头在设计上充分考虑自动化应用需求，在接头位置设置有安装螺丝孔和驱动孔等，便于安装到对接板或普通工装板。自动化电缆检测只需要将接头安装到自动化设备上，调试好定位和限位，设置好驱动气源、测试气源的通气时间和泄压时间等，即可实现自动化测试封堵连接。

但，电缆线束行业常是采用抽检的方式，而且线束规格大小不一，建立自动化检测太成本相对比较高，所以常采用半自动化方式。先将对应不同线束规格的气动接头按照一定顺序全部安装到一个普通面板上，注意连接好驱动气源和测试气源。然后通过快插转接头连接好电磁阀来控制气源的开、关、卸压等。在需要测试时，将线束插入相应规格的气动接头即可。

相比手持式测试，自动化或半自动化操作上更加简便，且由于接头型号比较多，也更好管理。在使用过程中，可以有效提高效率，确保密封稳定性，不会因为滚动等因素导致检测不准。

格雷希尔GripSeal气动接头在电缆线束检漏，防破皮检测过程中，能够快速且稳定的密封连接电缆截面，帮助厂家实现高效的产品检测，确保产品质量。
