螺纹孔快速密封接头如何选择合适规格型号

发布时间:2022-10-19 16:46:23

编辑:格雷希尔GripSeal


螺纹孔快速接头是指用于内丝螺纹管口产品测试时封堵连接的快插式连接头,因其操作便捷、密封稳定、耐高压等特性,在工业生产中产品测试环节被广泛应用。那么,该如何选择合适的螺纹孔快速接头呢?

一、确定内螺纹规格

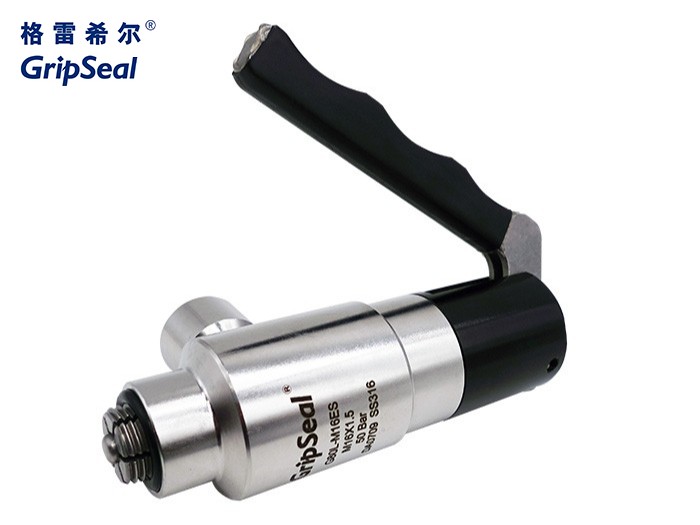

螺纹快速密封接头

格雷希尔GripSeal针对内丝螺纹如:G(管螺纹)、BSPT(RC锥管螺纹)、NPT(美标椎管螺纹)、UNF(美标细牙螺纹)、公制M螺纹等多种国际标准规格的内丝螺纹,设置有标准品型号规格的螺纹快速接头。多种大小规格的螺纹孔都有相应的快插式接头连接方案,只需告知工作人员螺纹规格即可初步选型。

二、明确测试要求

螺纹连接常用于较大压力应用连接,如液压行业、汽车制动卡钳、发动机、空调外机、风机盘管等行业领域。实际使用压力常超过200Bar,为了能更好的模拟其实际运用中的状态,通常会已更高压力测试来确保产品品质。格雷希尔螺纹快速接头常规标准型号耐压在250Bar,或350Bar版本,可以适用大多数测试应用。更高压力应用请咨询格雷希尔工作人员!

测试要求还包括温度,测试流体性质,测试时长等,都需要根据实际情况来选择更加合适和耐用的快速接头型号。

三、操作方式

螺纹快速接头的使用主要目的是操作方便、密封稳定等,格雷希尔GripSeal螺纹快速密封接头根据多年市场调研和客户反馈,研发设计了三种操作方式的螺纹快速接头:手柄按压式、拇指阀式和气动驱动方式。根据用户使用需求进行合适方式选择即可。

格雷希尔GripSeal螺纹孔快速接头旨在帮助更多企业提高螺纹孔产品测试效率,操作更简单无需手拧或器械工具旋转,密封稳定。

快速密封接头规格

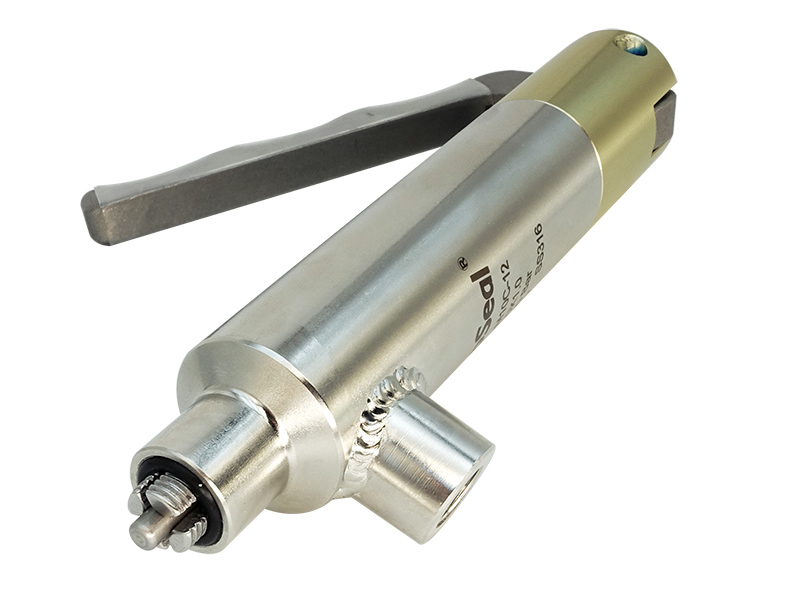

拇指阀螺纹快速密封接头G80系列是在手柄式操作的基础上进行的更轻便化设计,需要有气动装置配合。用拇指阀代替了手柄,手握更方便,操作更轻松。除了基本的测试流体口,在此款接头的尾部还设有驱动气压孔,用于配合拇指阀控制前端螺纹爪牙的张、和。适合用于操作环境复杂、大量产品测试,主要需要有相应的气动装置进行驱动压力提供。

以上两种螺纹密封接头均为应对内螺纹管快速密封连接的,在使用时需要通过按压手柄或按压拇指阀来控制密封连接和断开。

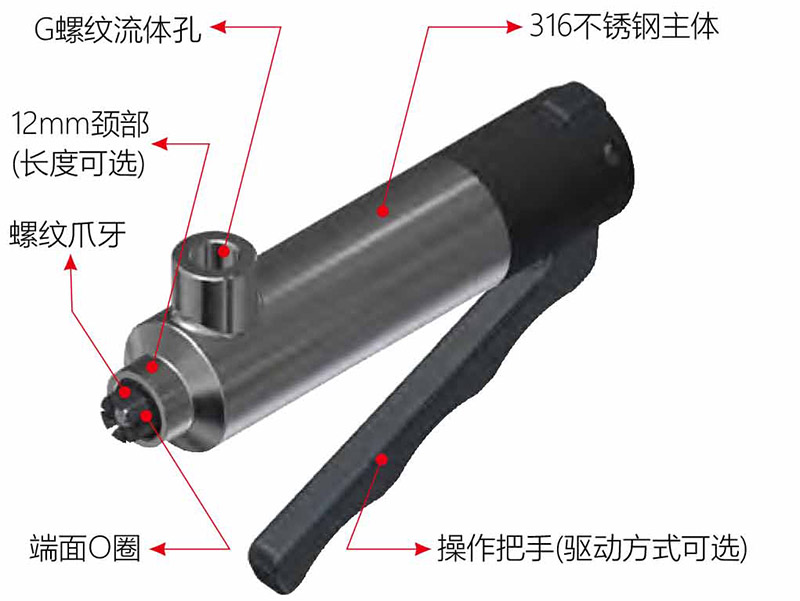

螺纹快速密封接头

上图为格雷希尔GripSeal螺纹快速密封接头的规格参数,主体材料选用316不锈钢材,性能更好,耐磨损、耐高压。前端螺纹爪牙起到主要的连接作用,用于将接头和管件抓紧固定。密封方式采用端面O圈,易于跟换维护,成本更低。颈部长度可选,用于适应更多复杂操作环境。流体孔采用标准螺纹规格,连接配件易匹配。

内螺纹管件的密封连接以前都是手拧螺母,操作繁琐,密封性能不稳定,易损伤螺牙。现在采用螺纹密封接头,快插式设计,螺纹管口的密封连接效率更高。根据实际应用场景选择合适的密封接头规格型号,能让生产测试事半功倍。还有外螺纹密封接头介绍,且看下期。
