格雷希尔GripSeal快速密封接头如何快速确定方案

编辑:格雷希尔GripSeal


格雷希尔GripSeal从事快速密封接头行业十余年,接触多个行业领域的测试用接头​。发现每个行业对此类“接头”的称呼都不尽相同,如堵头、快速连接器、气密接头、快插接头等,为了能够提供高效的服务,下面简单介绍一下格雷希尔快速密封接头确定方案需要了解哪些信息​:


一、被测产品需连接的管口形状、名称:

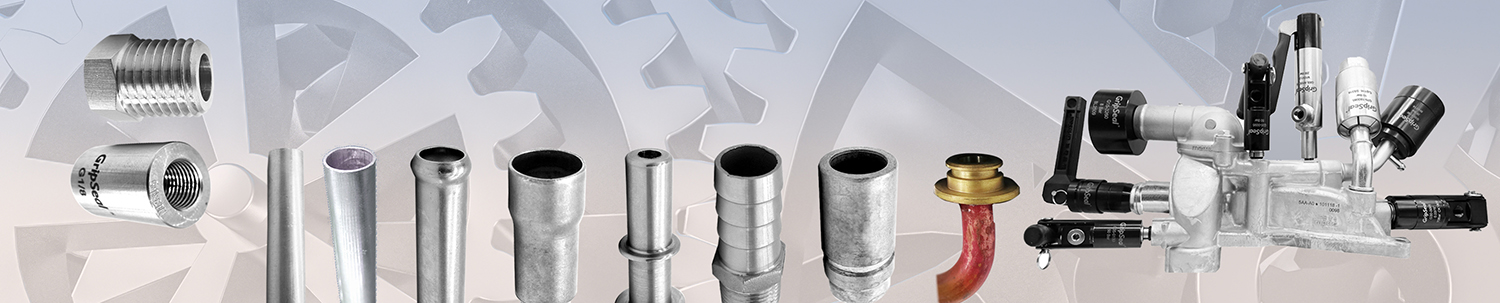

常见管口形状

如上图所示,格雷希尔常见的管口​称呼有:直管、直孔、凸缘管、成型管、倒刺管、J2044燃油管、扩口管、外螺纹管、内螺纹管​等等。

“凸缘管”也有称呼为“成型管”、“墩包”等

“倒刺”也有称呼为“宝塔口”、“鱼鳞口”等等,

因为各自称呼不同,所以为了确保方案准确性,尽量提供产品实物照片以及2D图纸或3D图纸等​信息。


二、螺纹管快速密封连接

螺纹连接分为内螺纹和外螺纹,客户产品端为内螺纹时,通常采用端面密封方式,需要知道螺纹规格,然后确定一下外部操作环境情况,会不会有干涉等​。

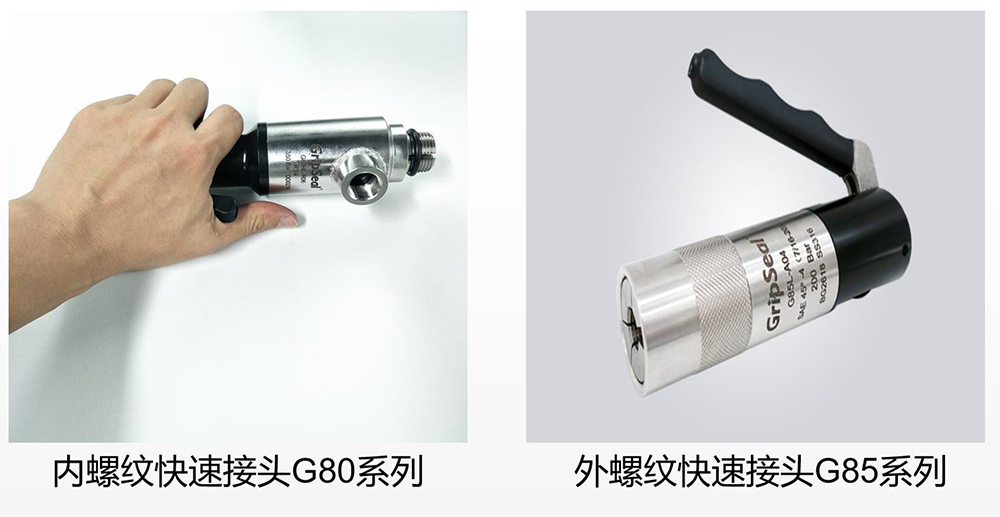

螺纹快速密封接头

外螺纹的密封因为行业间不同标准,导致管口端面形状不。​为了确保能够密封稳定,需要知道螺纹规格的同时,需要了解一下管口端面形状情况。提供实物照片或图纸,3D数模等。

管件和孔的类型通常会有多个方案可以给到,为避免过多方案让选择变得困难,我们往下继续了解测试问题。


三、测试要求:

​格雷希尔GripSeal快速密封接头主要用以密封性测试或运行测试,不同的规格型号都有相应的额定压力。​选型必须了解的参数之一,分为低压款、高压款、超高压款等。

常用的单位有Kpa(千帕)、bar(巴)、Mpa(兆帕),俗称“公斤力”是比较常用的叫法。


四、操作方式要求

1、自动化工装封堵,主要有G10、G15系列,可用于多种场合的自动化测试封堵连接头​。

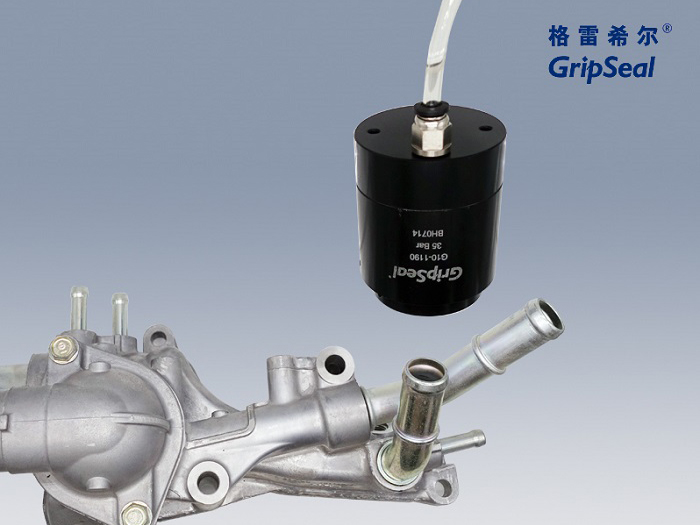

自动化密封接头


2、手动密封连接方案

格雷希尔所有型号接头都可以用于手动密封连接,气动接头在低压应用的时候可以用于手动操作​等。手动操作采用杠杆原理,让操作更便捷​,轻松不费劲。


五、测试流体性质

1、 空气(一般是普通压缩空气,部分产品测试用的是特殊气体,比如氦气、氮气)

2、 液体(一般是普通的水,有些产品通的是液压油、冷却液等流体,如果涉及耐受的环境,比如高低温环境,需要了解温度范围。如果有流量要求可细问)

根据以上信息即可自行根据格雷希尔GripSeal快速密封接头标准型号表进行选型,或提供数据信息给工作人员协助选型。部分产品没有标准品型号,可联系销售工程师进行非标定制方案​设计研发。
