气密测试接头如何选择合适的规格型号

编辑:格雷希尔GripSeal


气密测试接头根据实际应用场景测试条件等,需要选择合适的规格型号。以确保密封严密性和耐用性等,如何选择合适的气密测试接头我们从一下几个方面入手:

1、管口形状

常见管口形状

通常我们将产品管口分为:直管、孔,凸缘管、宝塔头、成型管、扩口管、J2044燃油管,内螺纹、外螺纹,新能源VDA,法兰管等等。根据不同的管口形状,格雷希尔气密测试接头都有相应的规格型号对应。根据管口形状挑选合适的型号即可,或者告知客服人员相应的产品管口照片、数据图纸,由工作人员协助挑选型号。

2、测试压力要求

格雷希尔GripSeal气密测试接头按照3Bar内为低压测试,3-10Bar中低压测试,10-70Bar中高压测试,70-350bar为高压测试,350Bar往上超高压测试等。此分类只是作为一个简单的参考,需要根据实际压力要求来确定型号,具体选型可在第1步的基础上再进一步确定。需要注意的是,在一些浸水测试中,低压测试也需要根据情况选用高压气密测试接头

3、操作方式要求

气密测试接头可分为气动/自动化操作、手动操作等方式,气动/自动化操作常用于大批量的产品气密性测试,需要跟自动化工装设备配合,能有效提高测试效率。手动方式操作便捷,无须额外工具,快插式密封连接。

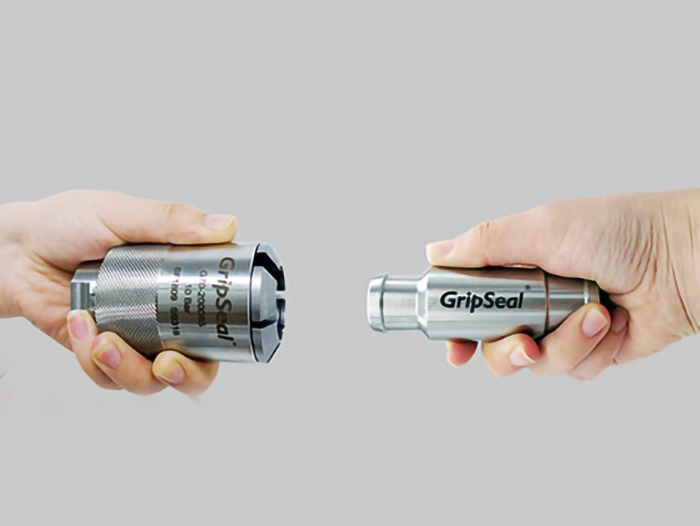

手动气密测试接头

4、产品外观要求和操作环境

在许多产品生产测试过程中,不允许有划痕刮伤等,特别是一些高压测试应用,接头带金属爪牙来抓紧管壁或凸起部位。金属接触会产生一定的压痕等,需要确定是否能够接受。尽量选用格雷希尔无损气密测试接头方案。

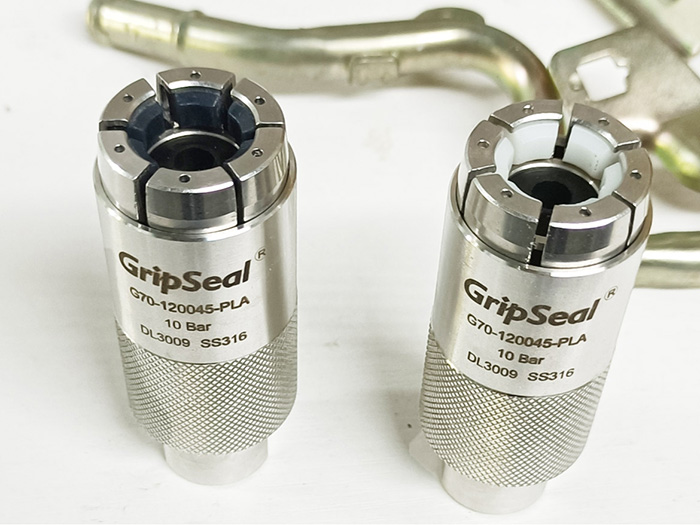

无损气密测试接头

操作环境主要是观察接头在使用过程中会不会跟产品设备等产生干涉,是否有粉尘、腐蚀性物质等。

经过以上4步,对应气密测试接头的自主选型基本是可以确定的,还有一些非标产品,请联系格雷希尔销售经理。
