管道气密测试接头的原理和检测方法

编辑:格雷希尔GripSeal


管道气密测试接头一般是指用于圆柱形直管的密封性能测试用快速接头,采用机械式密封原理,操作便捷。用于测试临时性密封连接,常用于干检法或浸水检测等。

管道的密封性测试包含多种请情况,如:焊接管防泄漏、防水防尘检测、空调高压管测试、新能源电池PACK测试等,可以采用手动气密测试接头或气动/自动化气密测试接头。其密封原理是通过密封圈膨胀对管口外径或内径形成挤压,从而形成密封面达成密封效果。

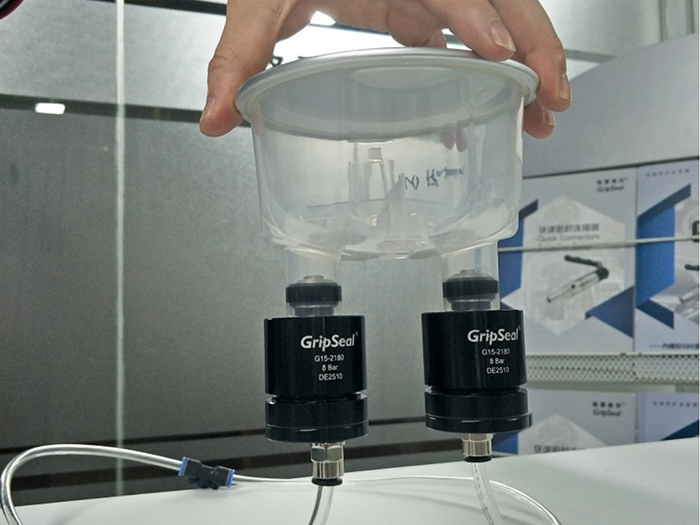

自动化接头

如上图,是格雷希尔GripSeal气动/自动化气密测试接头方案,从透明塑料管我们可以看到密封圈有较明显的膨胀。并且接头尾部是连接有气管的。这就是气动接头的密封连接原理,通过驱动气源推动接头内部结构,带动连接杆向后收缩,从而挤压密封圈使其发生形变,胀紧管壁。形成机械密封,继而可以进行充气或单封堵,完成相应的气密性测试。再通过泄压阀或电磁阀等先卸掉测试气压,然后卸掉驱动气压抽出接头即可。

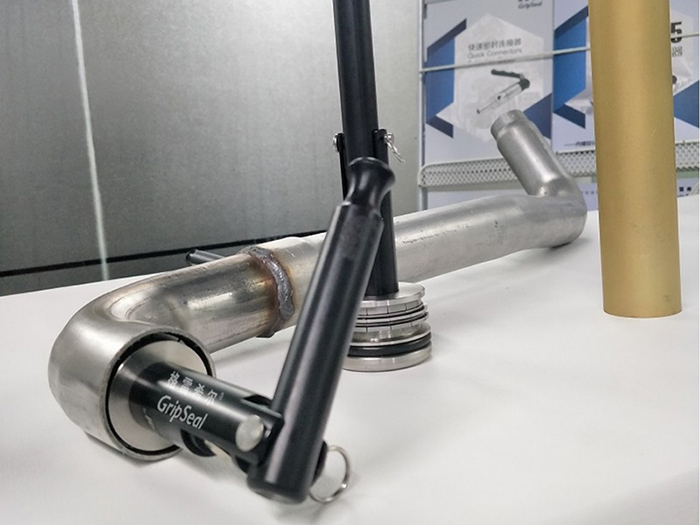

还有手动气密测试接头方案原理跟气动类似,同样是机械密封,方便随时密封连接和断开。驱动方式改为手柄弯折式,设计上利用杠杆原理,使得操作更加省力。


气密测试接头

气密测试接头通常是用于干检法,测试媒体为净化空气、厂气、氦气或氮气等,泄漏率级别能满足大多数产品测试要求。还有的用于水检、油检等,或者充气后浸水看气泡等方式,根据具体的测试方法和要求,格雷希尔GripSeal都能提供合适规格型号的气密测试接头。
