G10系列自动化气密测试快速接头的使用方法

编辑：格雷希尔GripSeal

为了确保产品质量问题，很多产品在生产过程中都会有气密测试来确保产品无泄漏。自动化的气密测试快速接头可以封堵管口或给产品内腔充气，实现高效测试，提高生产效率。

随着自动化生产要求不断升级，替换人工，在燃油汽车行业（汽车发动机总成运行测试、热试、冷试，汽车空调系统、传动系统、排气系统、燃油系统、刹车系统、汽车底盘等的检测都需要用到封堵接头）、新能源汽车行业（电池包壳体、水冷板、水冷管检测；电控箱壳体、冷却水道、老化循环测试检测；电机壳体、水道气密性测试需要用到封堵接头）、空调制冷行业（空调压缩机、风机盘管、冷凝器、散热器、室外单元的测试需要用到封堵接头）、家电热水器行业、仪器仪表行业，军工航天等等多个行业领域，都可以选择用自动化快速接头来辅助测试。

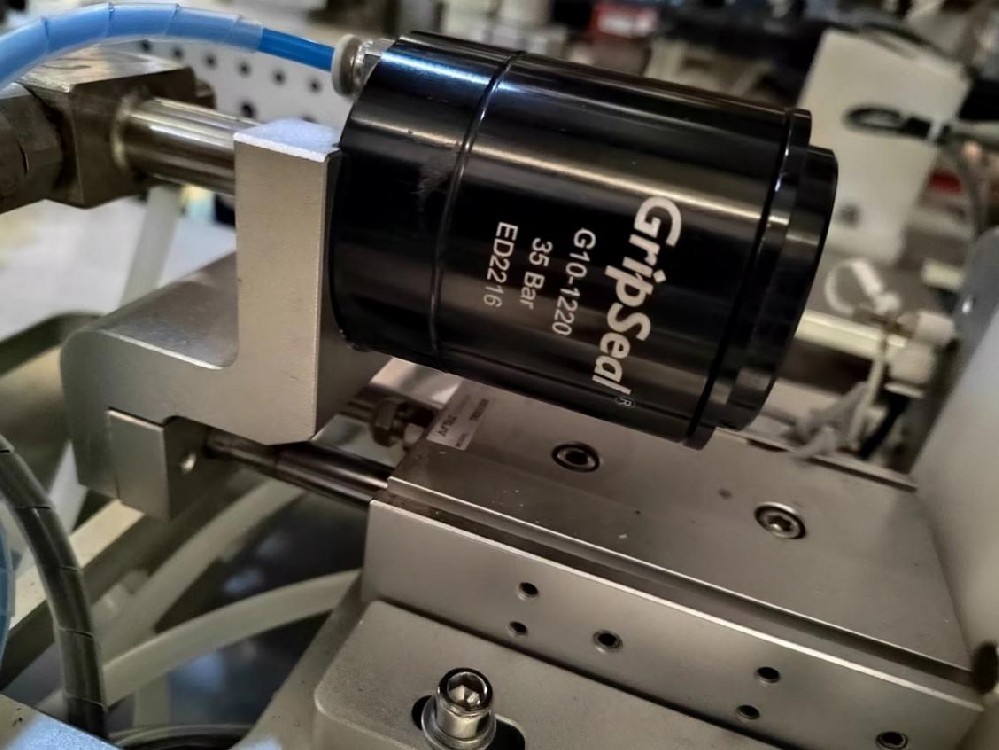

格雷希尔GripSeal自动化快速接头G10系列，为自动化应用设计打造，配合自动化或半自动化工装即可，无需特别复杂的操控。采用气压来驱动接头锁紧产品管口密封连接，可以用于充气也可以用于管口封堵。采用硅橡胶密封圈，直接接触产品，不会产生压痕、划痕等，密封稳定，泄漏率符合市场上绝大部分气检要求（氦检等请联系格雷希尔工作人员确定）。

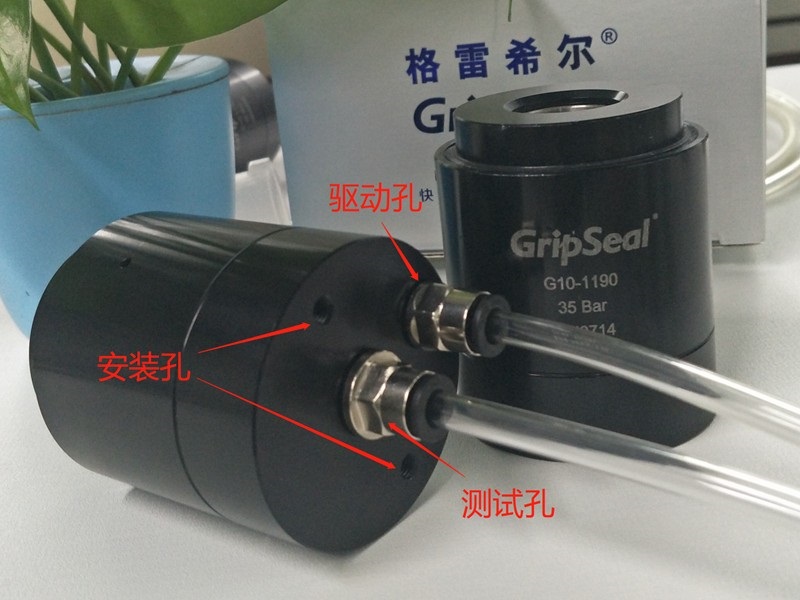

如上图所示，在G10系列自动化快速接头尾部设置有驱动孔（控制密封圈抱紧产品管口，形成密封连接，或断开连接）、测试孔（用于往产品内部充气或直接封堵住）、安装孔（便于将接头安装固定在自动化工装上）。

G10系列自动化快速接头使用规范及注意事项：

1、使用前请确定型号规格是否正确，特别是压力范围一定要在额定范围内；

2、驱动压力一般在4-6Bar，建议在实际使用过程中，根据自身产品情况和检测方式从低到高进行调整。驱动压力越大，密封圈形变越大，影响密封圈使用寿命。

3、不可空载，指在没有插入产品时启动驱动气压，没有产品限制，密封圈容易被“挤爆”；

4、测试气源和驱动气源分别接气路，不共用一个气源气路；

5、测试完成后，请先卸压：首先是将测试压力降到常压，然后再将驱动气压降到常压。一般配置有泄压阀的，1秒泄压，密封圈会自动回弹，然后再已开产品和接头的密封处。继而进行下一个产品测试。
