气动接头

  • 气动接头G10系列
  • 气动接头G10系列
  • 气动接头G10系列
  • 气动接头G10系列

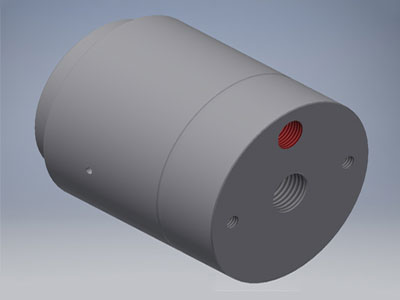

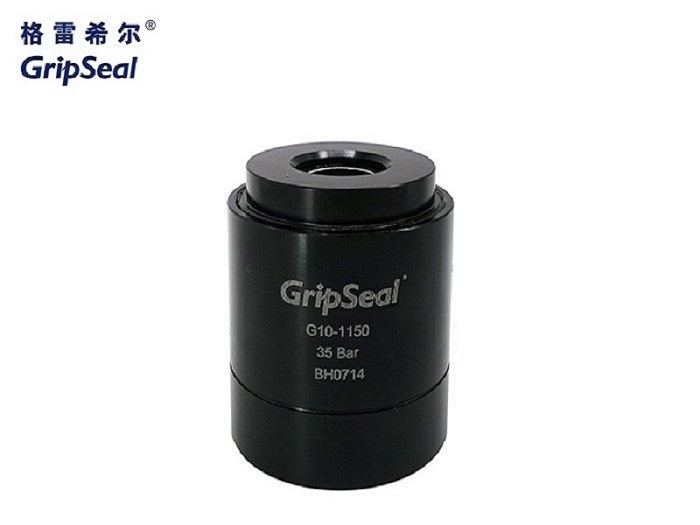

气动接头G10系列 气动接头G10系列 气动接头G10系列 气动接头G10系列

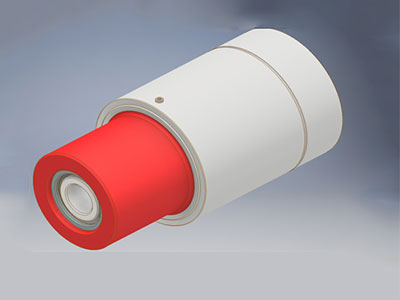

气动接头G10系列

    接头类型:自动化接头

    密封范围:0.8-50mm

    测试类型:气密测试、自动化测试

    产品描述:格雷希尔GripSeal G10系列气动接头,常用于气密测试。采用气压驱动的方式,使密封圈与管壁形成很好的密封接触。配合自动化设备,运用到生产线上,可完成自动化密封性测试。...

  • 选型联系

格雷希尔GripSeal G10系列气动接头,常用于气密测试。采用气压驱动的方式来使密封圈发生膨胀形变,从而与管壁形成很好的密封接触,完成密封连接。配合自动化工装,运用到生产线上,可完成自动化密封性测试。提高效率,降低成本。


产品参数

PRODUCT PARAMETERS


操 作 压 力:从真空到35BarG10 guige.jpg
密 封 范 围:0.8mm-34mm
插 入 深 度:1,2号主体:15mm,3,4号主体:30mm
流 量 接 口: G1/8;G1/4;G1/2螺纹孔
主 体 材 料:铝合金或不锈钢

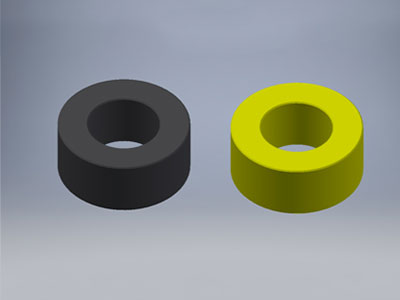

密封圈材质:氯丁橡胶,硅橡胶
操 作 温 度:-20℃-120℃
规 格 型 号:气动接头G10系列型号表或详询工作人员



产品视频

PRODUCT VIDEO

气动接头G10系列操作视频(扫码查看)


产品特点

OPERATION PARAMETERS

特点1特点2特点3特点4特点5

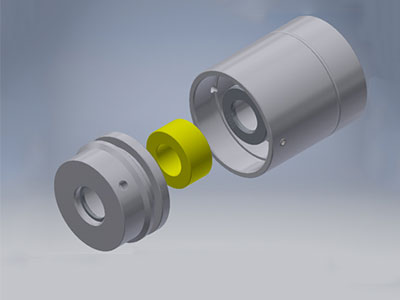

内螺气压驱动:密封可靠,操作稳定灵活定制:延长接头部件,避免体积干涉密封圈快速更换:维护简单,延长使用寿命密封圈材料:材质可选,满足客户特定需求自动化操作:效率更高,测试结果更稳定


操作方法

OPERATION METHOD

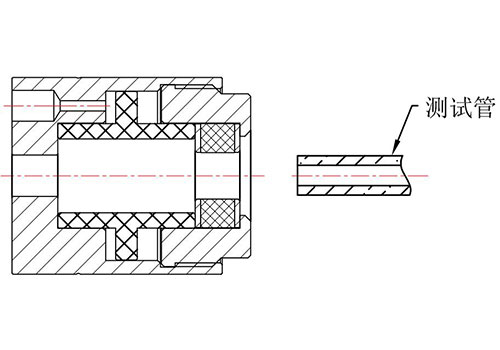

第一步
第一步第三步

第一步

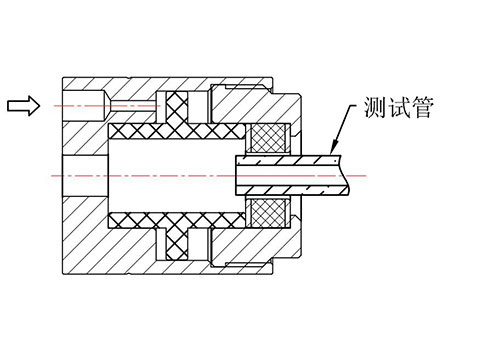

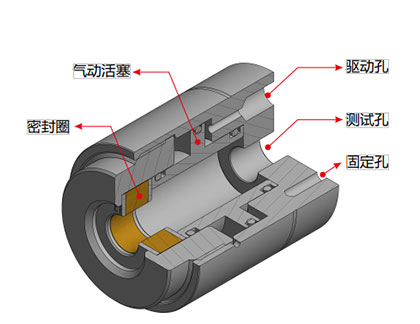

固定G10系列快速接头到气缸夹具上,并连接好驱动接口(4-6bar)和测试接口。

第二步


1,给驱动接口加压,主密封圈会挤压膨胀,从而密封被测试产品的外径;

2,测试接口通测试气体或是其他媒体,开始测试,直到完成测试气压泄压。


第三步


给驱动接口泄压,气缸退回到初始位置,密封圈回复原状,密封状态接解除;接头拔出,准备下一次的密封连接。


应用案例

APPLICATION CASES

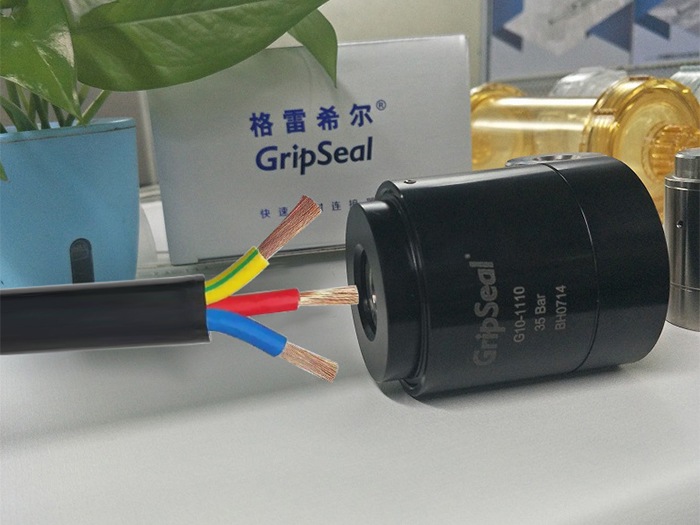

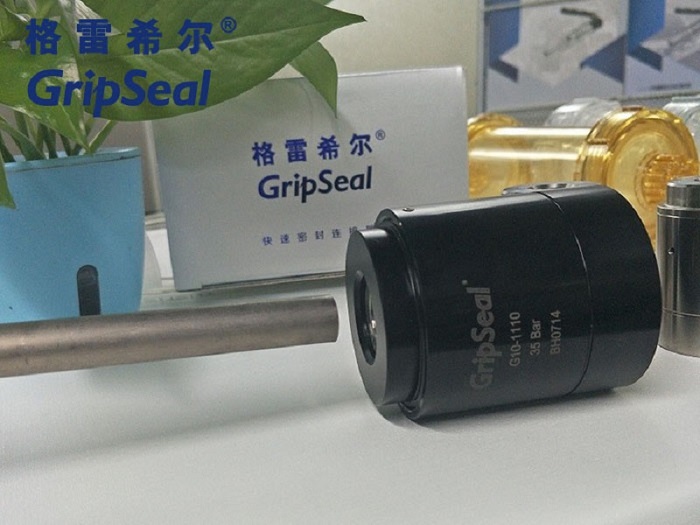

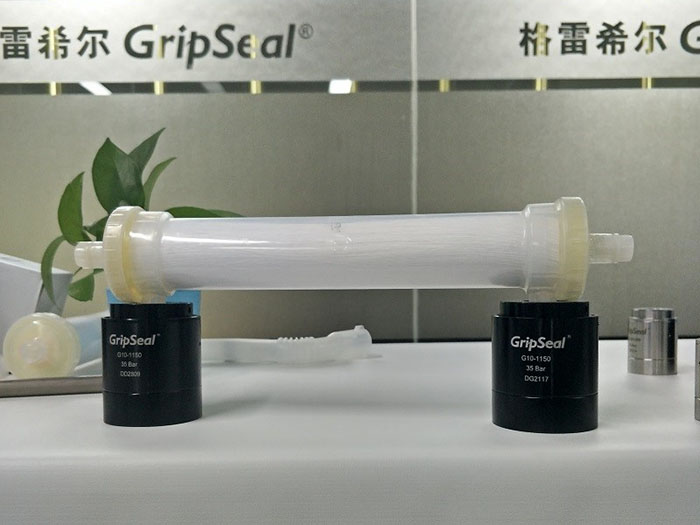

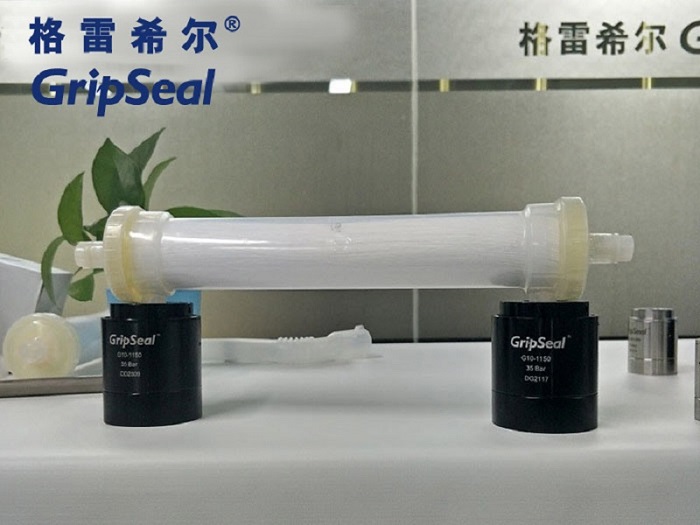

工业自动化测试医用透析仪测试新能源电缆测试
