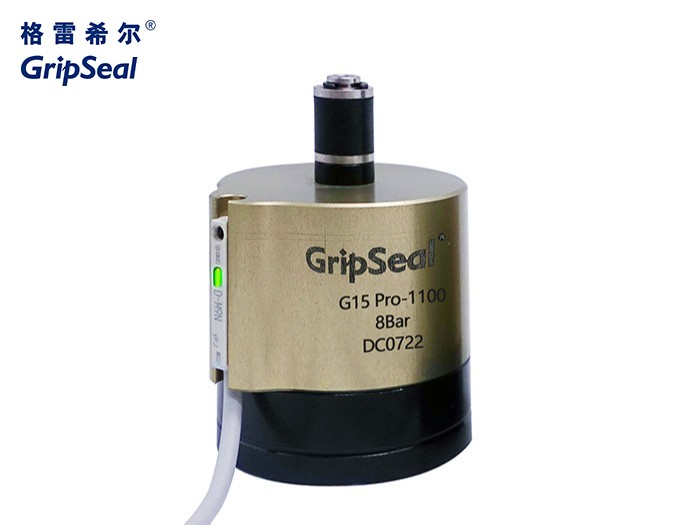

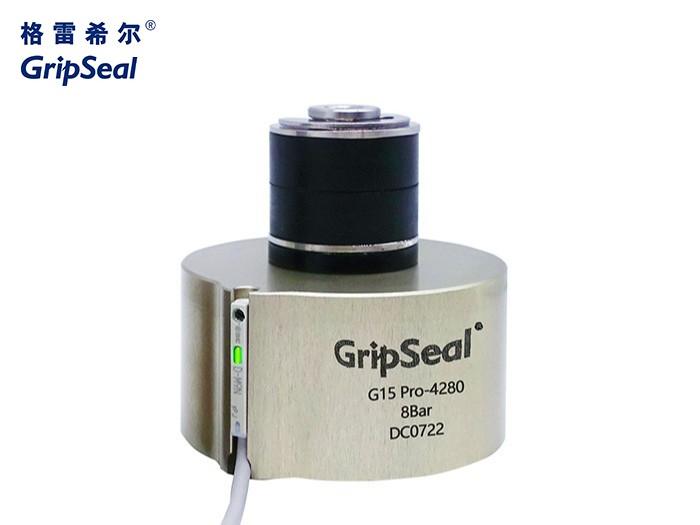

气动接头G15Pro系列


气动接头G15Pro系列气动接头G15Pro系列气动接头G15Pro系列气动接头G15Pro系列

左右滑动查看更多

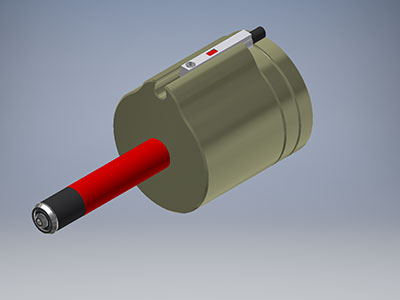

格雷希尔GripSeal 气动接头G15Pro系列自动化气密性测试接头相较于传统的G15系列快速接头,可在外部挂载一个磁力传感器,能更加精准的追踪连接器的驱动情况,密封圈的膨胀情况,消除因密封不到位导致的错误报警,提高自动化检测效率。





产品参数

PRODUCT PARAMETERS

操作压力:  从真空到8Bar
气动接头G15Pro系列规格参数
密封范围:  10mm-34mm
插入深度:  1,2号主体:15mm,3,4号主体:30mm
流量接口:  G1/8;G1/4;G1/2螺纹孔
主体材料:  铝合金或不锈钢
密封圈材质:  氯丁橡胶,硅橡胶
操作温度:  -20℃-120℃
规格型号及报价:  详询格雷希尔工作人员



产品视频

PRODUCT VIDEO

气动接头G15Pro系列操作视频
气动接头G15Pro操作方式与G15系列相同(扫码查看)


产品特点

PRODUCT PARAMETERS

产品特点

灵活定制,避免体积干涉

产品特点

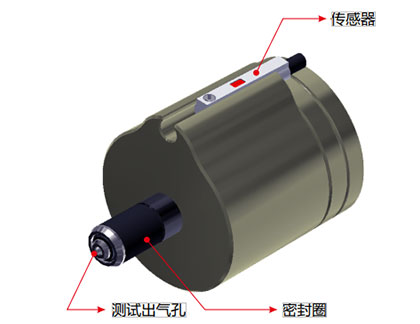

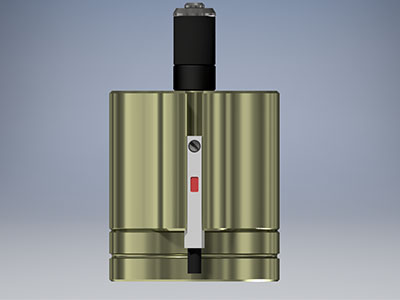

位置传感器,实时反馈内部活塞是否动作

产品特点

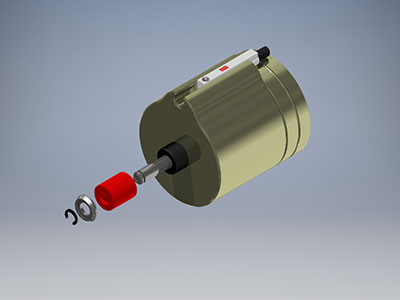

密封圈快速更换:维护简单,延长使用寿命

产品特点

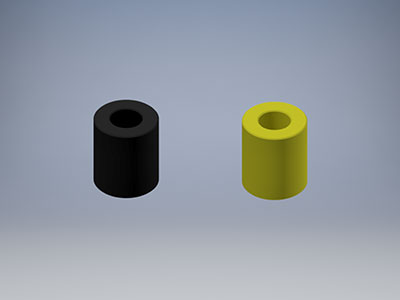

密封圈材料:材质可选,满足客户不同要求

产品特点

自动化操作:效率更高,测试结果更稳定



操作方法

OPERATION METHOD

操作方法第一步

第一步

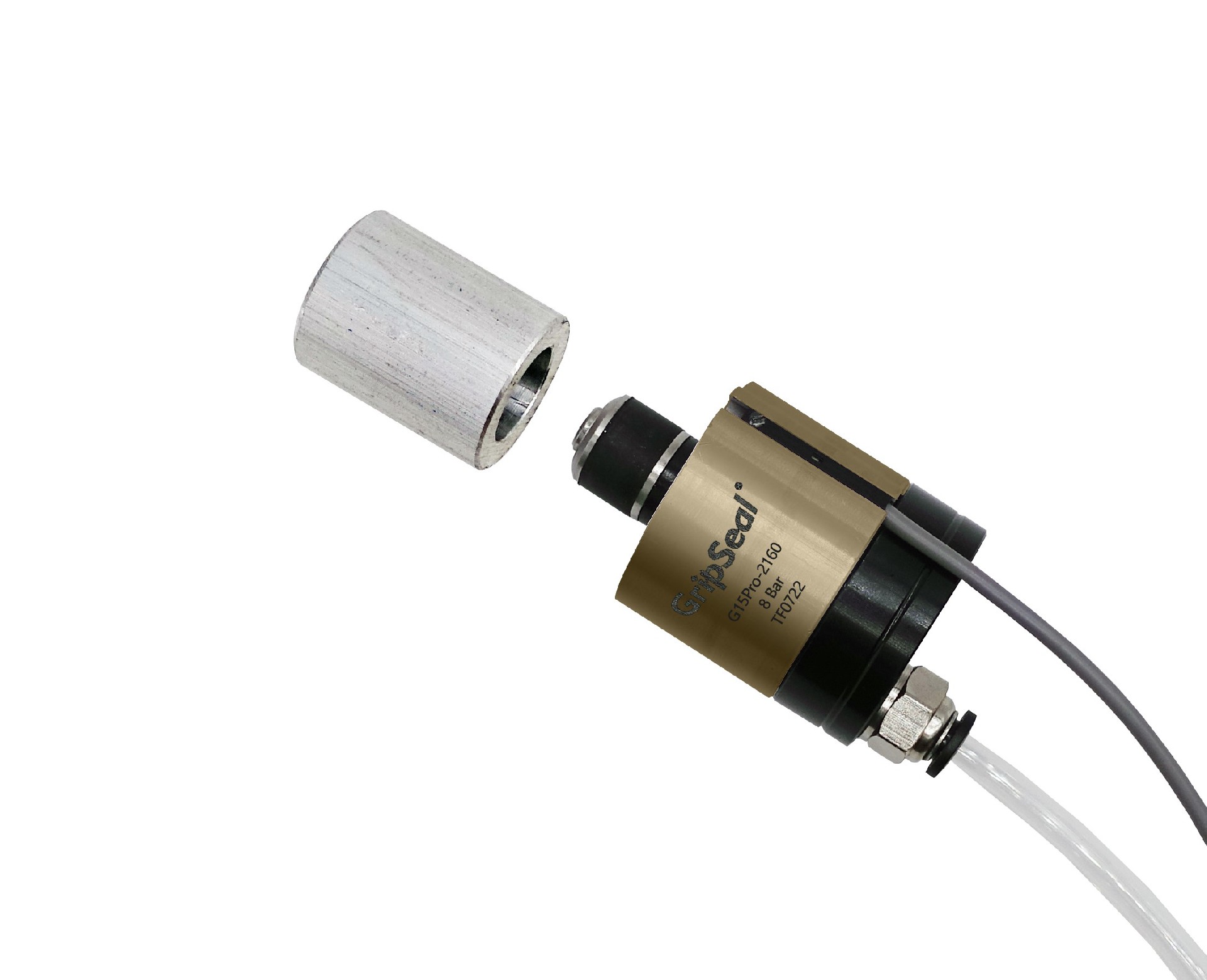

固定G15Pro到气缸夹具上,并连接好驱动接口(4-6bar)和测试接口(测试压力不超过最大工作压力),并按照传感器设置调节好传感器的位置。气缸推动G15Pro连接器到密封位置,确保主密封圈在被测试产品的内径范围内。

操作方法第二步

第二步

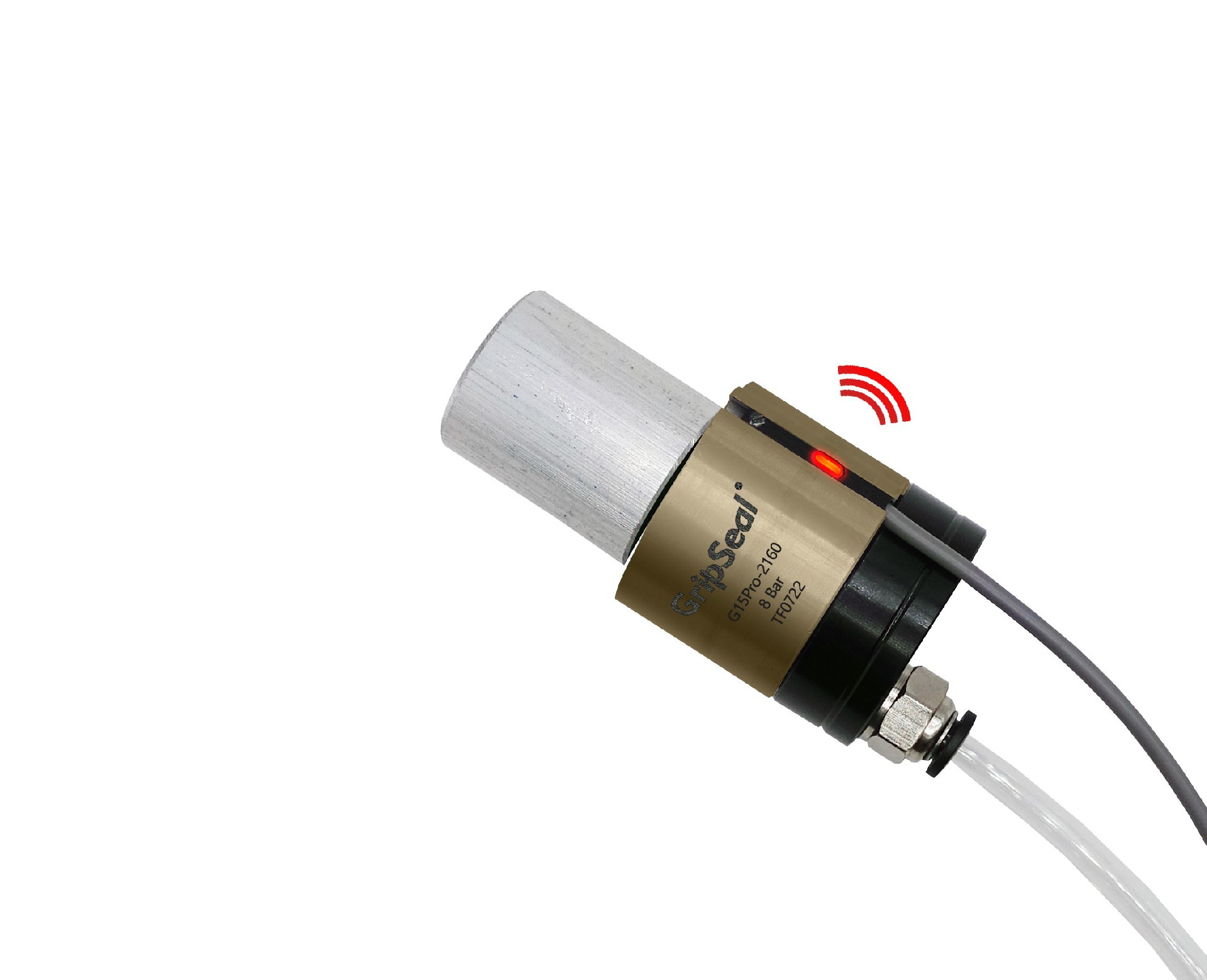

给驱动接口加压,主密封圈会内涨密封被测试产品的内径,传感器灯亮起。给测试接口通测试气体或是其他媒体,开始测试,直到测试完成。

操作方法第三步

第三步

给驱动接口泄压,传感器灯熄灭,停留0.5-1秒。气缸退回G15连接器到初始位置,按2-6准备下一次的测试。





应用案例

APPLICATION CASES

医疗塑料管 工业自动化测试

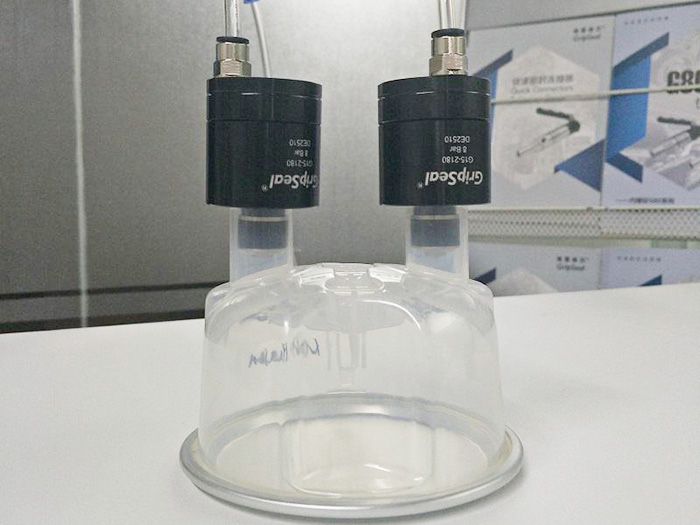

医疗塑料管

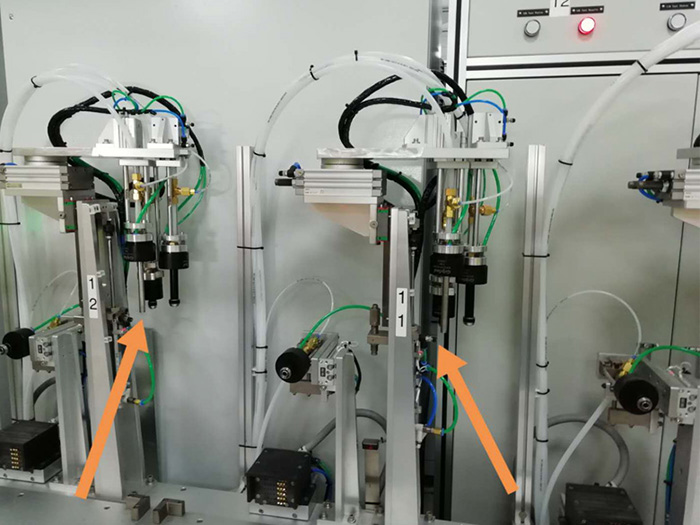

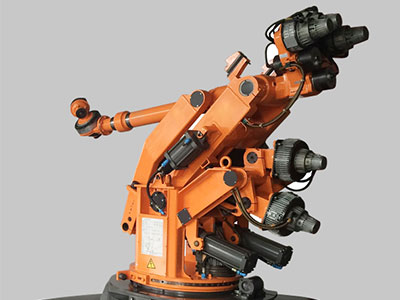

工业自动化测试
