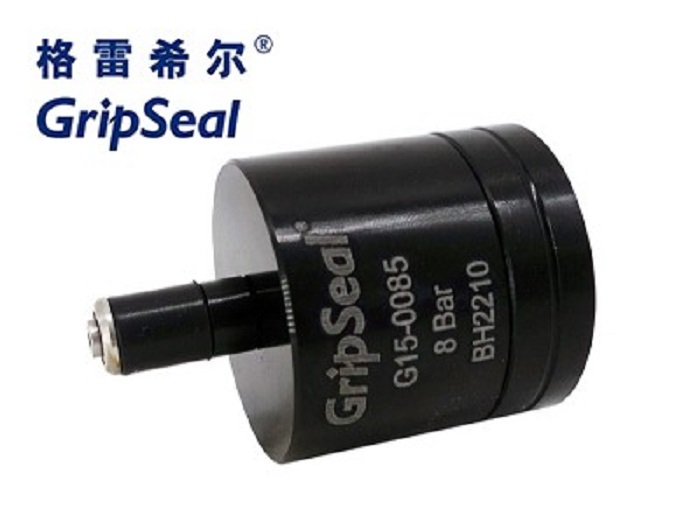

气动接头G15系列


气动接头G15系列气动接头G15系列气动接头G15系列气动接头G15系列

左右滑动查看更多

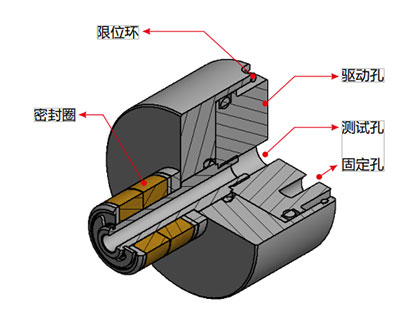

格雷希尔GripSeal 气动接头G15系列,自动化快速接头,使用气压来胀紧密封圈,适用于多种管口、孔。内胀式设计,密封圈膨胀于管壁形成良好的密封接头面,从而达到密封连接的效果。配合自动化夹具设备,应用于自动化生产线,可提高测试效率。





产品参数

PRODUCT PARAMETERS

操作压力:  从真空到8Bar
气动接头G15系列规格参数
密封范围:  10mm-34mm
插入深度:  1,2号主体:15mm,3,4号主体:30mm
流量接口:  G1/8;G1/4;G1/2螺纹孔
主体材料:  铝合金或不锈钢
密封圈材质:  氯丁橡胶,硅橡胶
操作温度:  -20℃-120℃
规格型号:  气动接头G15系列型号表或详询工作人员



产品视频

PRODUCT VIDEO

气动接头G15系列操作视频
气动接头G15系列操作视频(扫码查看)


产品特点

PRODUCT PARAMETERS

产品特点

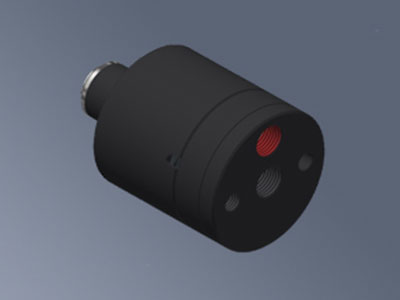

气压驱动:密封性好,操作简单

产品特点

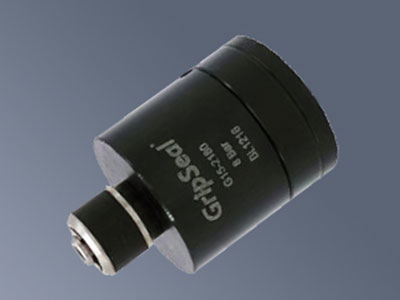

灵活定制:让装夹位置更灵活,避免干涉

产品特点

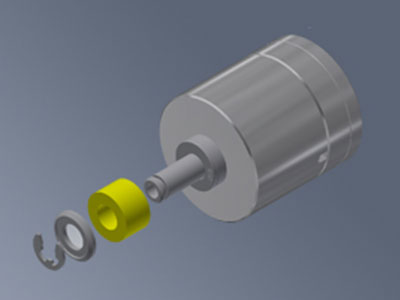

密封圈快速更换:维护简单,延长接头使用寿命

产品特点

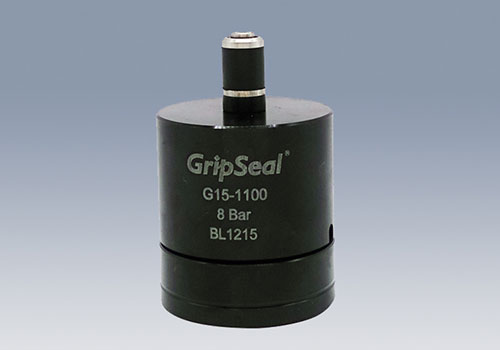

体积小巧:不占用操作空间,可放置在治具的任何位置

产品特点

自动化操作:效率更高,测试结果更稳定



操作方法

OPERATION METHOD

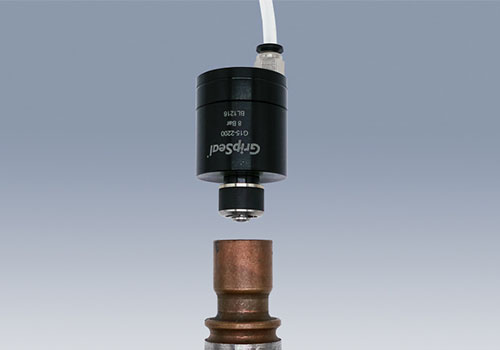

操作方法第一步

第一步

将测试管放置G15系列,前端测试口

操作方法第二步

第二步

1,给驱动接口通气加压,主密封圈会挤压管壁,从而密封被测试产品的内径;
2,测试接口通测试气体或是其他媒体,开始测试,直到完成测试气压泄压。

操作方法第三步

第三步

给驱动接口泄压,气缸退回到初始位置,密封圈回复原状,密封状态接解除;接头拔出,准备下一次的密封连接。





应用案例

APPLICATION CASES

医疗塑料管 工业自动化测试 自动化接头

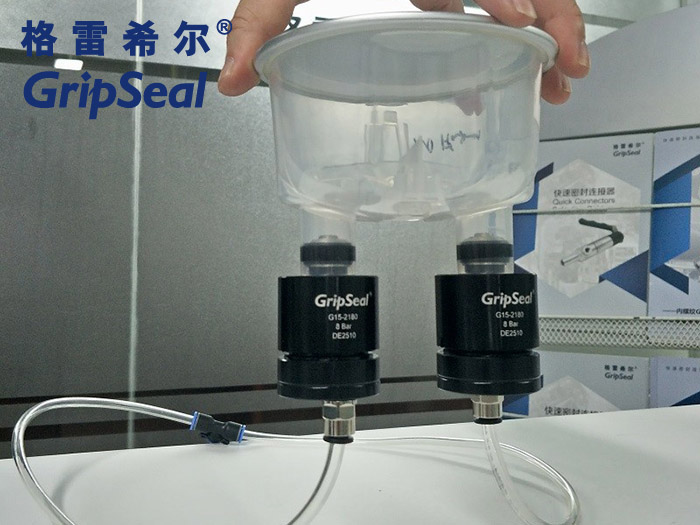

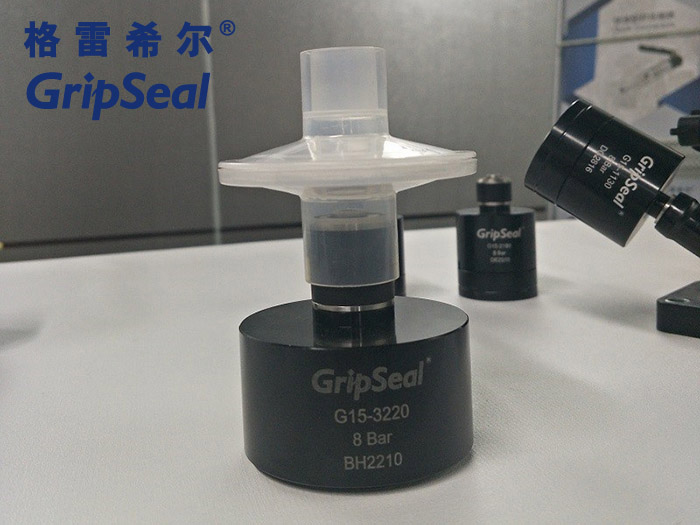

医疗塑料管

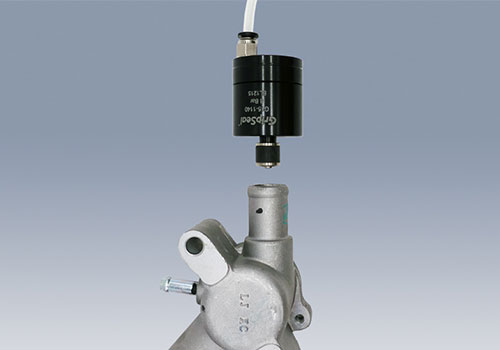

工业自动化测试

自动化接头
