气动接头G15系列型号表

编辑：格雷希尔GripSeal

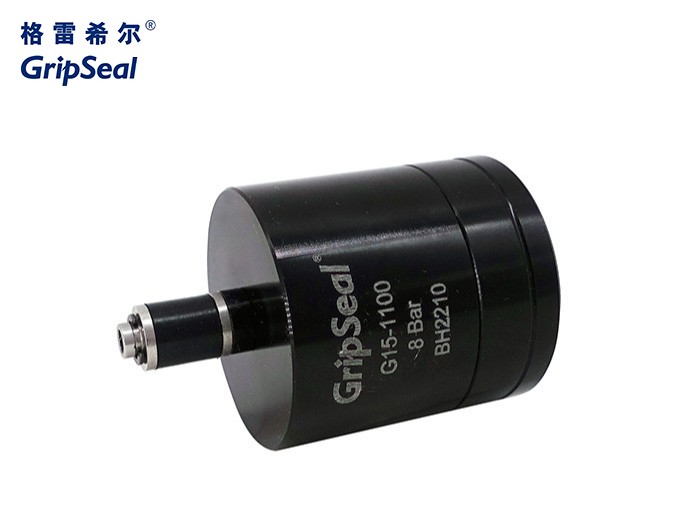

气动接头G15系列是一款管径内壁密封接头，也称内胀式气动接头。适用管件形状为内径规则的圆形直通管，包括金属、塑料、涂层、尼龙、PP、注塑等管或孔，测试压力在8Bar内。具体的选型方法我们一起来看看型号表：

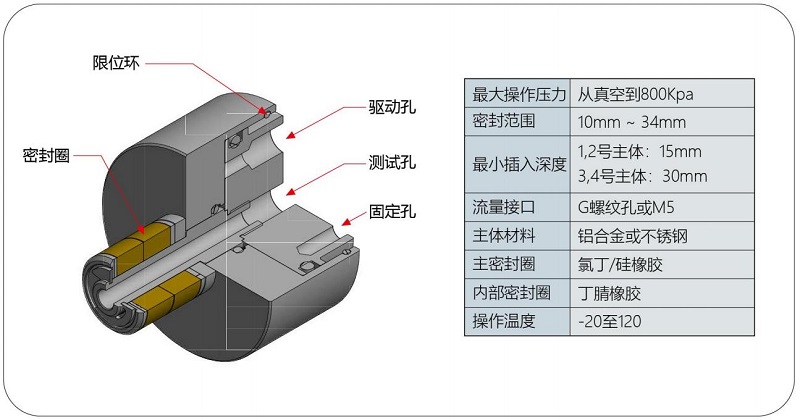

首先，我们需要通过气动接头15系列规格参数表，对接头进行初步了解。看看是否符合产品测试要求，如：操作压力范围（测试压力）从真空到800Kpa（8Bar），密封范围10-34mm管件内径，更大或更小内径根据实际应用可适当进行非标定制。操作温度-20至120℃，超出适用范围请告知工作人员。注：气动接头G15系列只适用于气密测试，不能用于测试媒体为液体的测试使用，做气密测试需浸水请询问工作人员确认。

确定此气动接头G15系列符合条件，进行型号规格选择。我们首先看的是“密封直径”，即管件的内径，根据用户产品管口的内径数据直接匹配就行。需要注意的是遇到临界点直径数据的情况，如：内径22mm，根据型号表我们可以选G15-2200和G15-2210其实密封效果都是能满足要求的，按照一般来说我们会建议用户选择大一号的气动接头型号。因为这样在实际使用时密封圈有更小的形变，相对来说使用寿命会相对较长。但是在用于自动化生产时，则建议选用小一号的，因为自动化机械定位可能会有一定误差，会导致产品管口与密封圈过度磨损。

在型号表中的更长中心杆，如上图所示，用于一些较狭小的操作环境，通过加长前端中心杆，避免接头主体较大部位与管口周围造成干涉。其他使用情况，请联系格雷希尔GripSeal 工作人员确定，可免费提供气动接头相应规格的3D数模图，以供用户进行操作模拟。

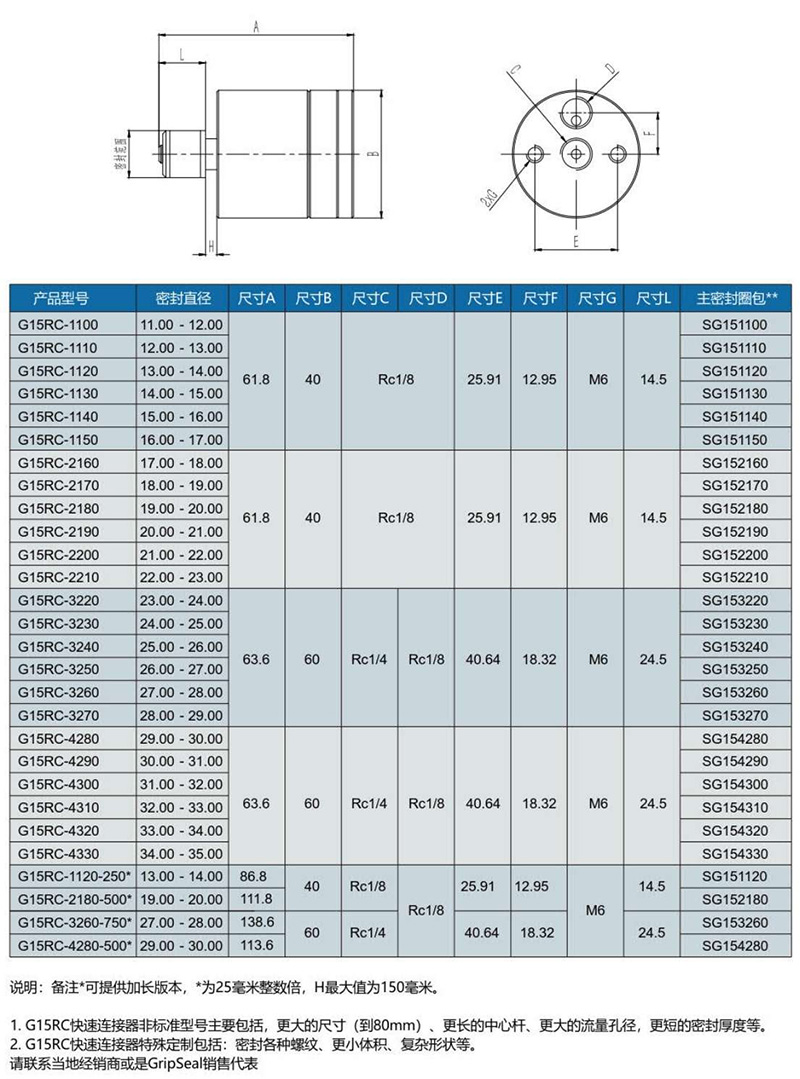

气动接头G15RC系列是指尾部的驱动气孔和流体孔为RC锥螺纹的型号，更多是根据用户的使用需要记性非标定制。

以上就是气动接头G15系列型号表和选型方法，更多规格型号可进行非标定制。广大用户可以根据气密测试要求和管件规格参数信息，进行自主选型或直接提供信息给格雷希尔GripSeal工作人员，给您匹配合适的密封连接解决方案。
