气密测试接头G20系列型号表

编辑:格雷希尔GripSeal


格雷希尔GripSeal气密测试接头G20系列是一款低压快速接头,适用于测试也3Bar内的气密性测试。其规格型号从密封直径2.5mm至21mm进行划分,详见气密测试接头G20系列规格型号表,我们一起来看看:

气密测试接头G20规格参数

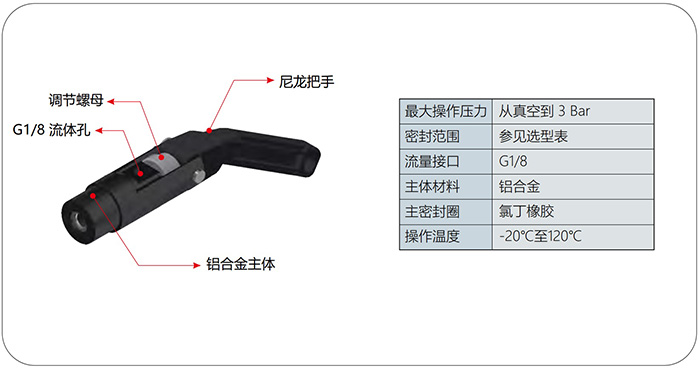

如上图,是格雷希尔GripSeal气密测试接头G20系列参数表,采用铝合金作为主体材料,符合相应的测试要求同时确保接头的轻便性。尼龙把手,手持舒适,密封圈采用较硬的氯丁橡胶,更能延长使用寿命。操作温度一般在-20℃至120℃,适用于大多数测试要求,其他测试温度要求根据实际应用可非标定制密封连接解决方案。

气密测试接头G20系列型号表

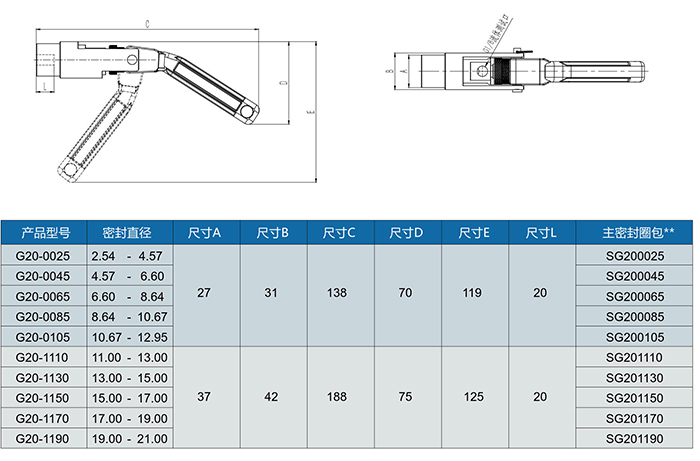

如上图气密测试接头G20系列规格型号表,我们先看“密封直径”,表示此型号接头所能密封的管件外径范围,在选型的时候是重要参考。尺寸A是指接头密封圈部位的外径,是直接接触产品的部位,避免在进行密封连接时被周围环境干涉,而达不到密封要。尺寸B是指G20系列接头的外径大小,是考虑产品管口周围环境,在快插接头进行操作时是否会干涉、妨碍的参考数据。C指气密测试接头G20在非工作状态时的总长度,D、E分别是接头非工作状态和工作状态时的宽度,在操作环境复杂时需要进行核实。L表示密封圈的长度,也是指确保密封连接性而需要插入产品的深度,即额定限位深度。

快插接头G20系列

以上是对气密测试接头G20系列规格型号表的解读,帮助用户快速匹配到合适的型号,从而提升气密测试效率,降低误差率。

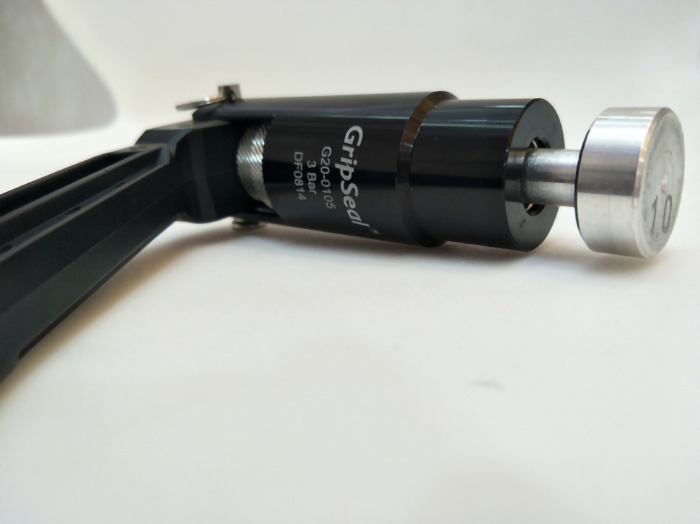

从气密测试接头G20系列实物图,我们可以看到,在手柄与接头主体中间设置有两个调节螺母,主要是用于控制手柄通过杠杆给前端密封圈带来的压力。通过调节螺母来控制杠杆率,从而更好的保护密封圈,尽量在可用范围内减少密封圈的形变量。
