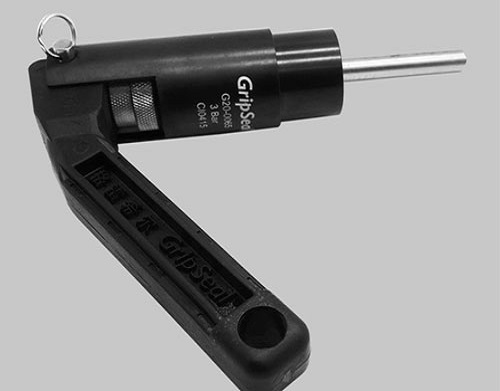

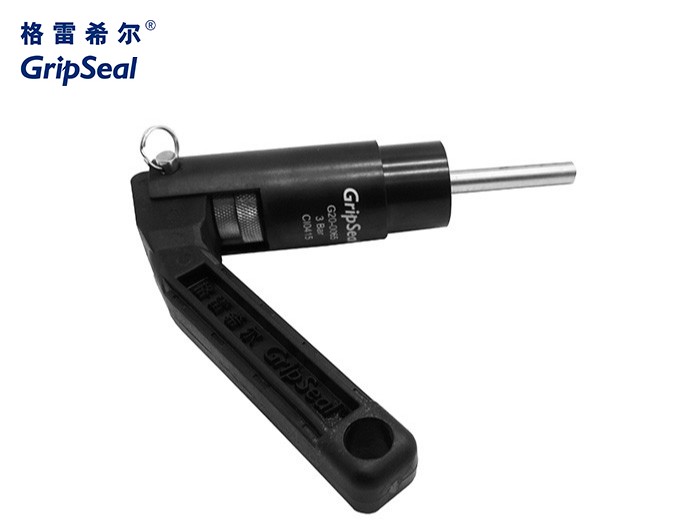

气密测试接头G20系列


气密测试接头G20系列气密测试接头G20系列气密测试接头G20系列气密测试接头G20系列

左右滑动查看更多

格雷希尔GripSeal 气密测试接头G20系列低压外包式气密测试,适用于测试气压 3Bar以下的管件密封,采用密封圈膨胀对连接管件形成径向密封面,密封效果好,对测试件外观不会造成损伤。尾端把手式操作,操作简单,配置调节螺母,方便调节密封圈压缩量,增大了气密测试接头的适应范围。





产品参数

PRODUCT PARAMETERS

操作压力:  从真空到3Bar

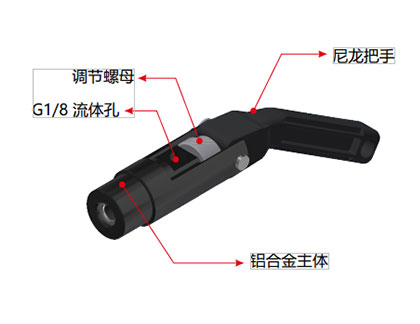

气密测试接头G20系列规格参数
密封范围:  2.5mm-21mm
插入深度:  20mm
流量接口:  G1/8螺纹孔
主体材料:  铝合金或不锈钢
密封圈材质:  氯丁橡胶,硅橡胶
操作温度:  -20℃-120℃
规格型号  气密测试接头G20系列型号表或详询工作人员



产品视频

PRODUCT VIDEO

气密测试接头G20系列操作视频
气密测试接头G20系列操作视频(扫码查看)


产品特点

PRODUCT PARAMETERS

产品特点

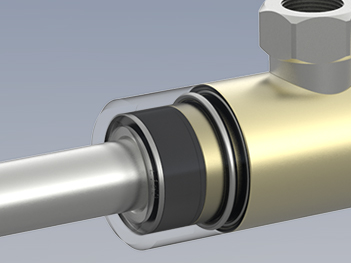

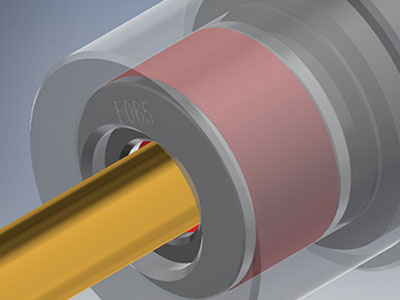

外包式密封圈对产品无刮伤,材料可选

产品特点

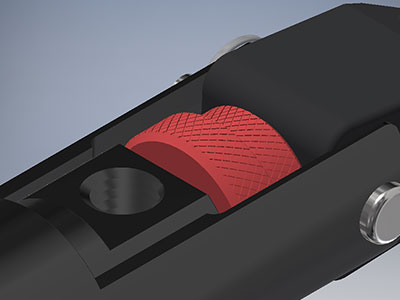

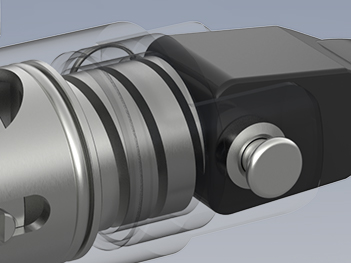

调节螺母调节密封圈压缩量,适配范围更广

产品特点

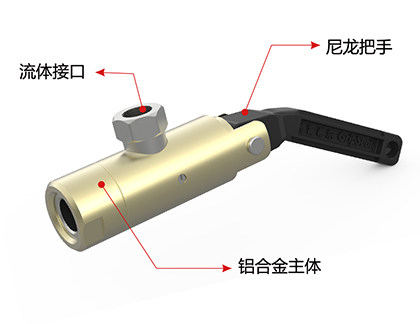

铝合金主体轻便坚固,低操作强
产品特点

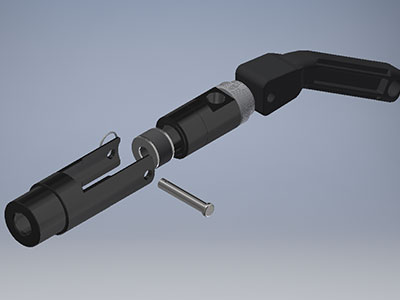

维护简单无须工具即可拆卸,维护简单

产品特点

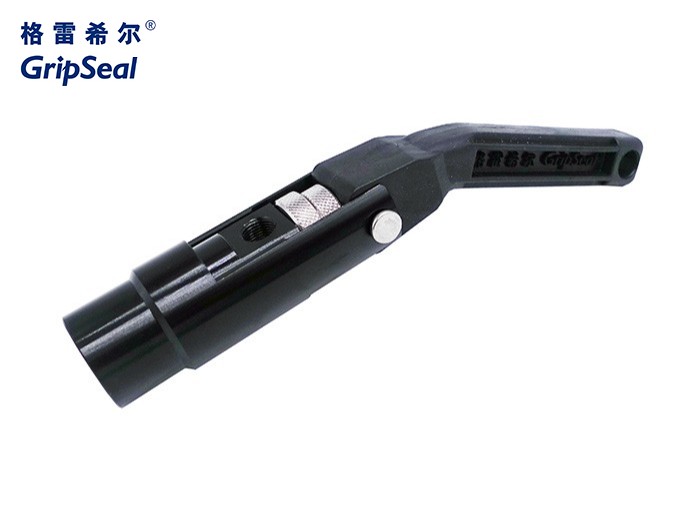

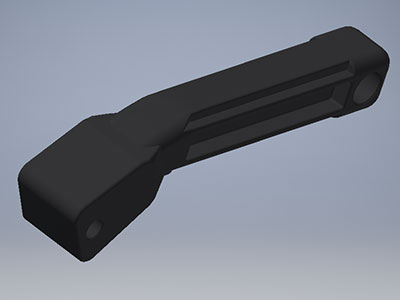

把手操作利用把手操作,简单,省力



操作方法

OPERATION METHOD

操作方法第一步

第一步

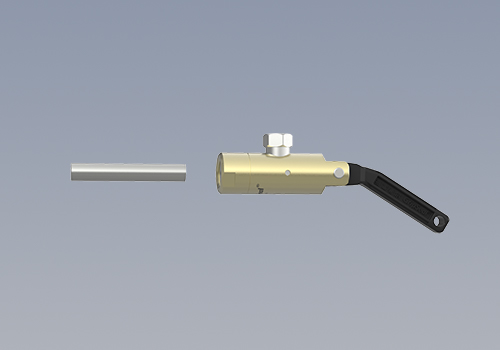

将G20气密测试接头插入对应测试产品内径。将手柄折弯,完成密封。

操作方法第二步

第二步

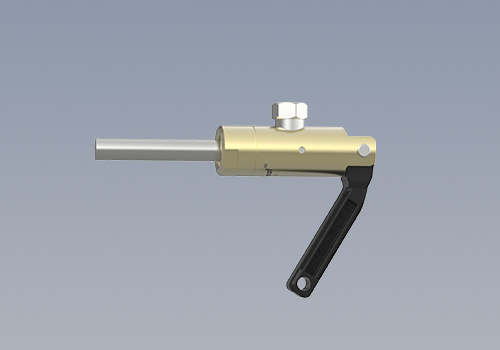

通测试气压(低于3bar),完成相关测试,然后将测试气压泄压。将手柄打直,取出G20。





应用案例

APPLICATION CASES

气密测试接头G20系列

气密测试接头G20系列
