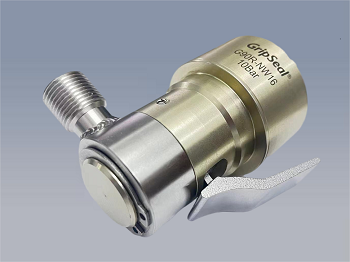

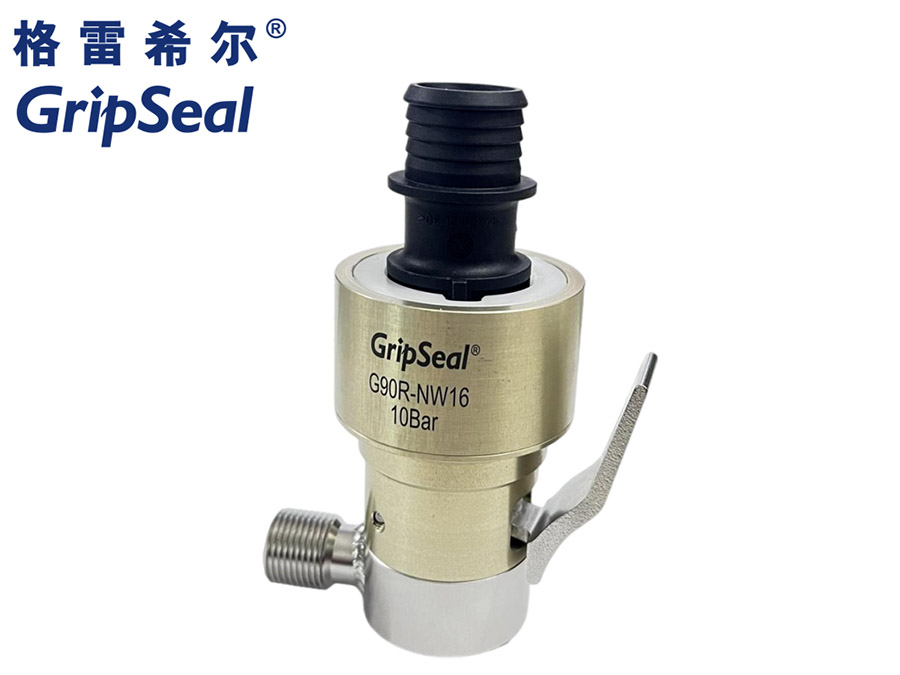

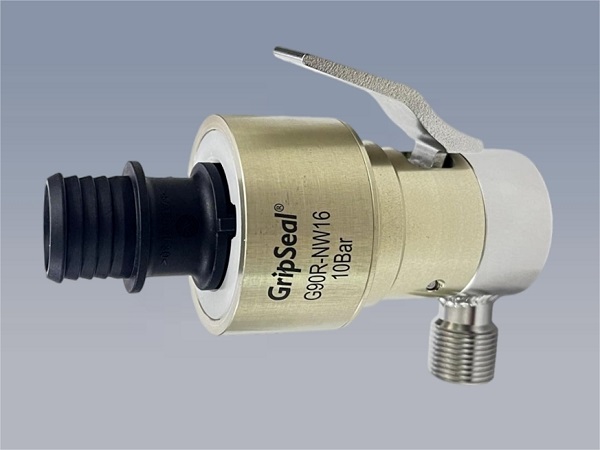

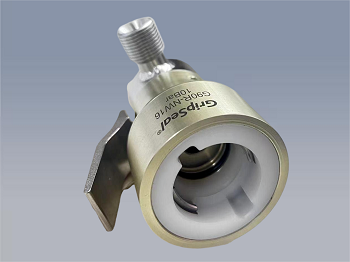

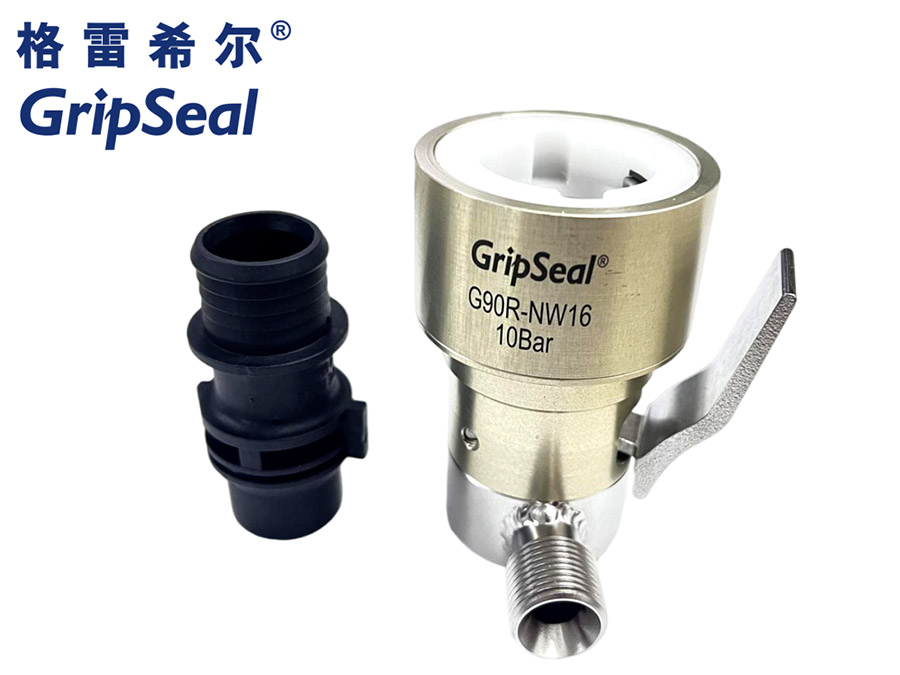

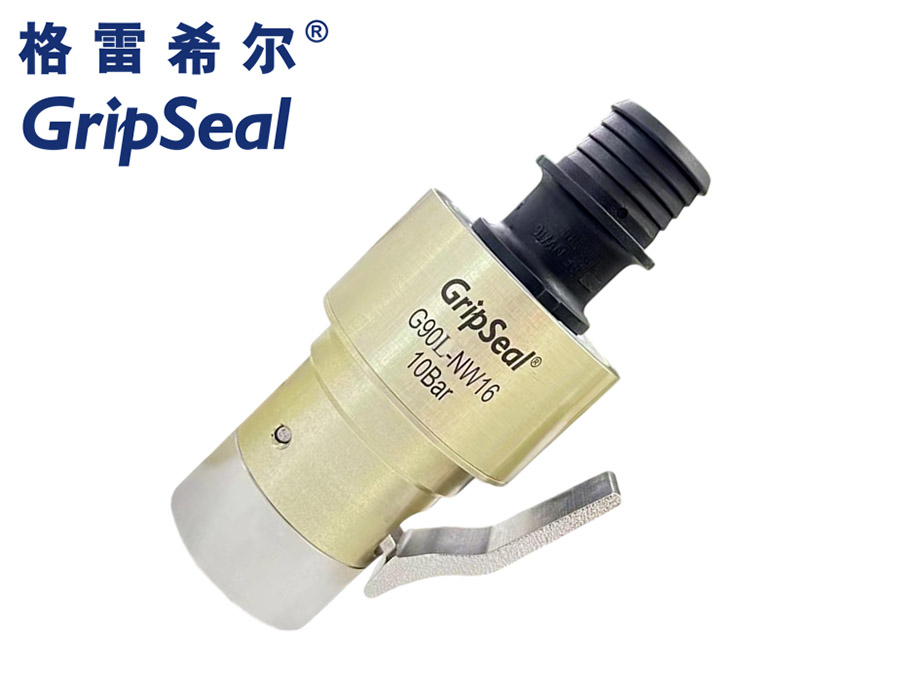

VDA快速密封接头G90系列

格雷希尔GripSeal快速密封接头G90L/R系列是一款用于新能源VDA标准公头的连接器，新能源电池包、电机控制器、液冷板等气密性测试和运转测试。主体材料选用航空级铝合金，保证快速接头的优质性能，同时确保便捷性。内部结构优化，高分子塑料作衬套，不会划伤、压伤待测产品外观。新能源冷却水口快速密封连接，手动操作，密封稳定。

产品参数

PRODUCT PARAMETERS

操 作 压 力：	从真空到10Bar
密 封 范 围：	NW06-NW32
插 入 深 度：	VDA标准公头
流 量 接 口：	G3/8内、外螺纹孔
主 体 材 料：	铝合金
密封圈材质：	丁腈橡胶
操 作 温 度：	-20℃-120℃
规 格 型 号：	快速密封接头G90系列型号表或详询工作人员

产品视频

PRODUCT VIDEO

快速密封接头G90系列操作视频

产品特点

OPERATION PARAMETERS

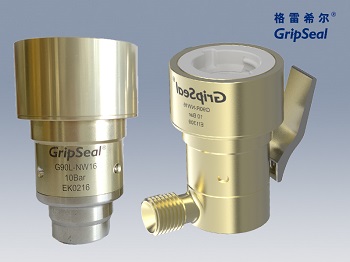

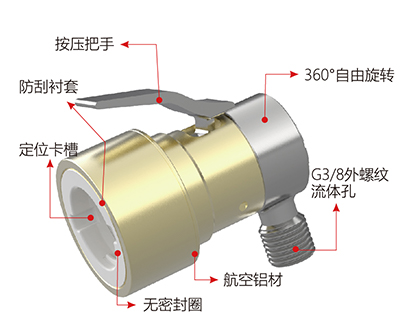

直筒型和L型可选，方便新能源行业负责操作环境。	压杆式操作：省力杠杆，方便快捷。	内置截止阀（可选）：防止特殊测试流体残留泄露。	无损设计：高分子塑料衬套，不会划伤VDA管口。	新能源NW接口：VDA-NW接口标准规格，大部分现货供应

操作方法

OPERATION METHOD

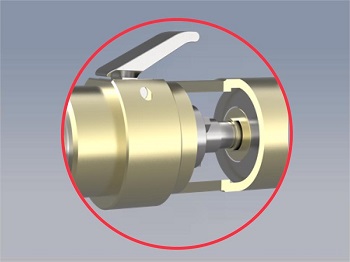

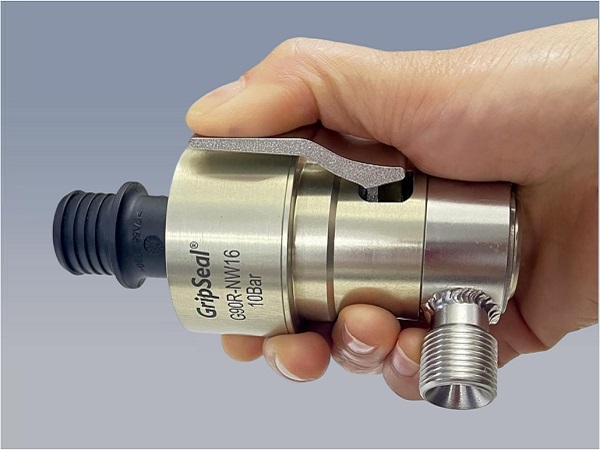

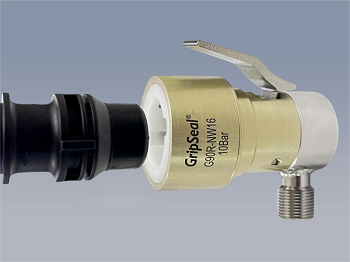

第一步 对准待测工件管口，插入即可。	第二步 将G90快速密封接头插入到低，听到卡扣发出“咔”声，密封连接到位。	第三步 测试完成后，压住手柄，将接头拔出即可断开连接。注意，一定要先泄压完全再拔出。

应用案例

APPLICATION CASES

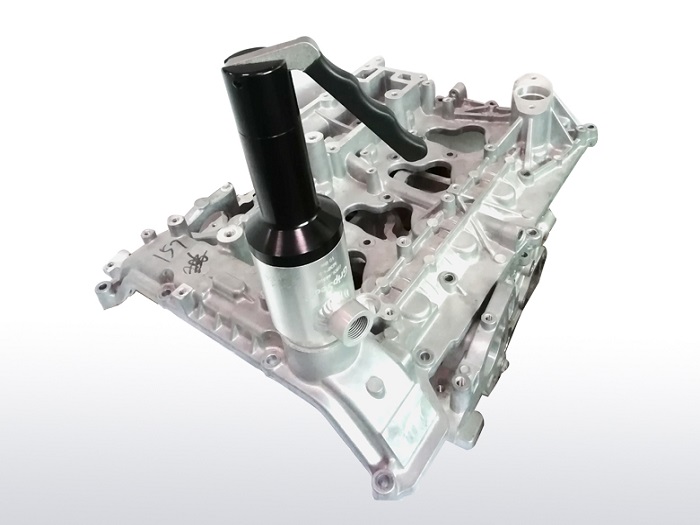

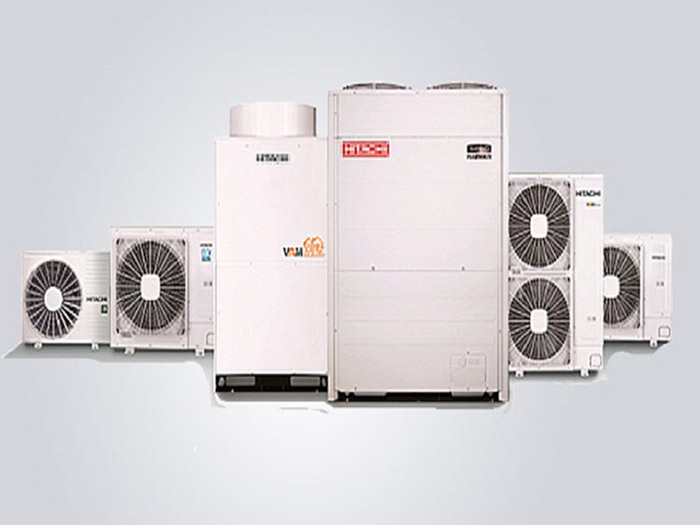

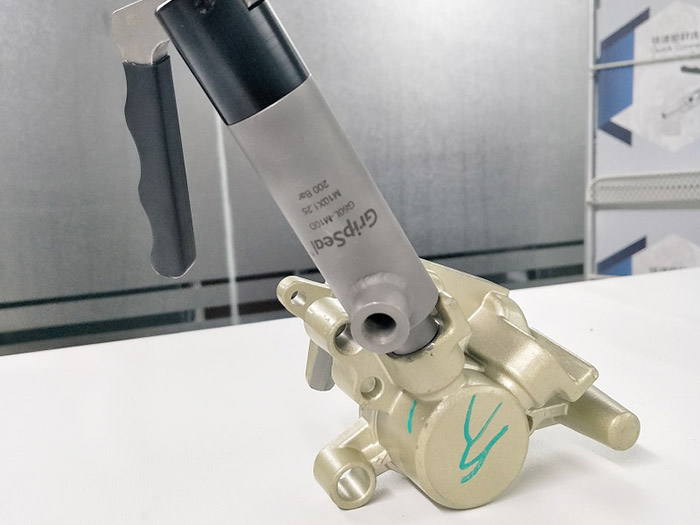

空调外机冷媒充注	制动卡钳密封测试	发动机测试
