发动机测试中快速密封接头的应用

      发动机在总成装配过程中,需要对油道、水道、燃油管件做密封测试,作为发动机检测的重要环节既要保证检测结果的准确性又要保持较高的效率。需要用到快速密封接头对发动机相应管口进行封堵连接和测试,根据不同管口类型,需要匹配合适的格雷希尔接头规格型号。

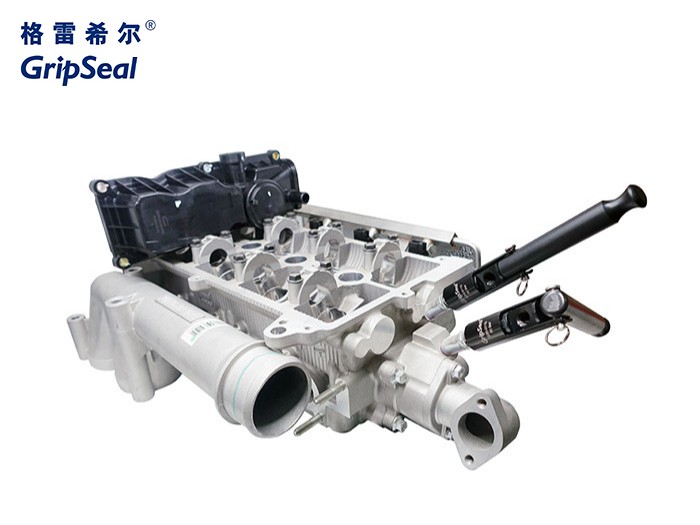

发动机密封测试接头

      格雷希尔接头G25、G35手动式快插接头都是管孔内径的密封连接方案,采用手柄驱动的操作方式。区别在于,G25是低压款快插接头,压力范围在3Bar内,G35系列的测试压力能达到70Bar,根据实际的管件情况和测试要求来确定接头的规格型号。

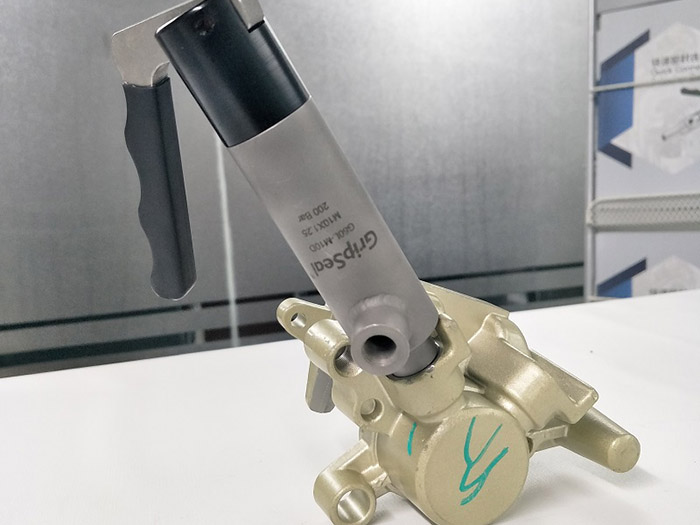

高压发动机密封测试接头

      对于水道部分测试,由于在实际使用中要通冷却液且压力较大,所以在接口设计时带有一节凸起以起到卡紧的作用。在加上通水测试对流量要求比较高,所以可以用到格雷希尔G70系列快速密封接头,水道测试、运转测试、常用的凸缘管口测试、燃油管测试等都可以用G70系列。直通式流量孔,减小流量的损失,端面采用小锥角密封圈,实现端密封同时还保证接头在一定侧向负载下的密封性,保障测试安全,稳定的进行。

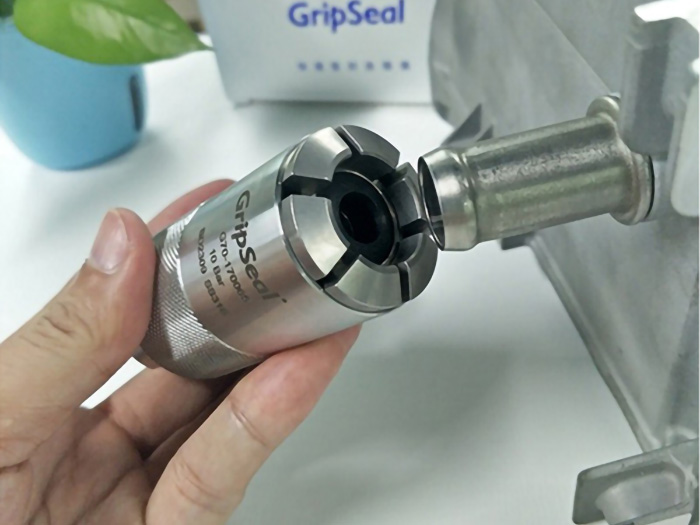

水道密封测试接头G70系列

      发动机部件众多,需要进行严格的检测,其中会有一些部位可操作空间较小,手动操作不太方便。这时我们考虑用到格雷希尔气动接头G10或G15系列。体积小巧,可以配合相应工装自动化或半自动化操作。还有部分管口为螺纹接口,格雷希尔也有相应的标准品螺纹密封测试接头,外螺纹接头G80系列和内螺纹接头G85系列,根据用户要求研发设计了手动螺纹接头方案和气动螺纹接头方案。

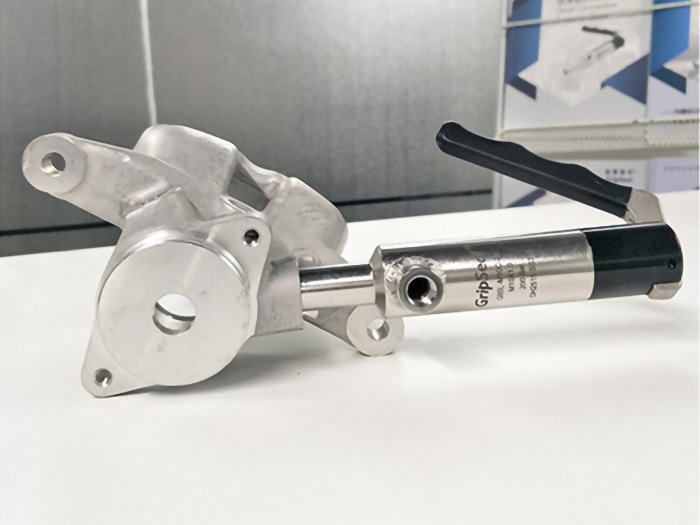

螺纹快插接头G80系列

      还有更多规格型号的快插接头,根据管口形状、测试要求、操作环境、操作方式等要求,格雷希尔提供大量标准品接头型号,还可以根据行业领域应用非标定制快速密封接头和快插接头,以应对行业密封连接难题,提高测试效率、准确性和稳定性。
