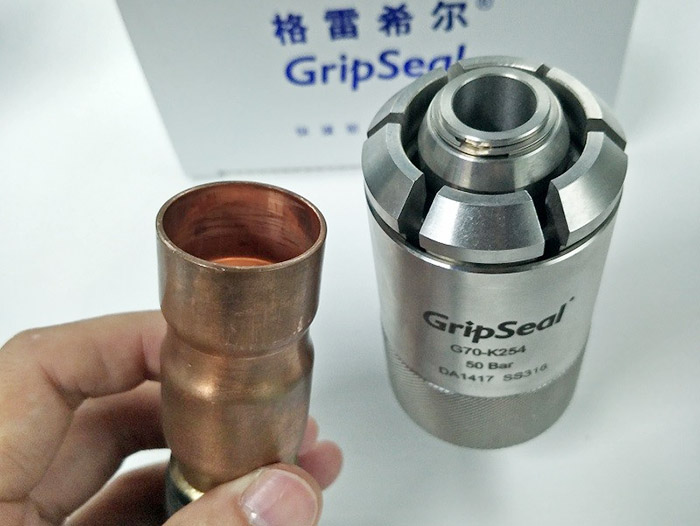

快速密封接头G70系列


快速密封接头G70系列快速密封接头G70系列快速密封接头G70系列快速密封接头G70系列

左右滑动查看更多

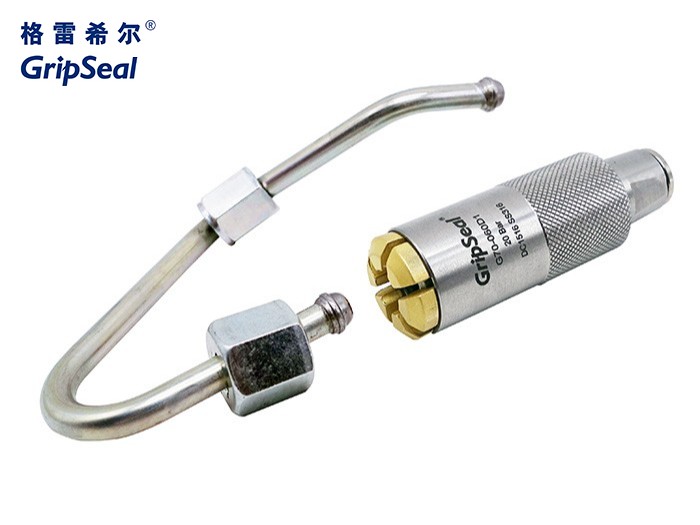

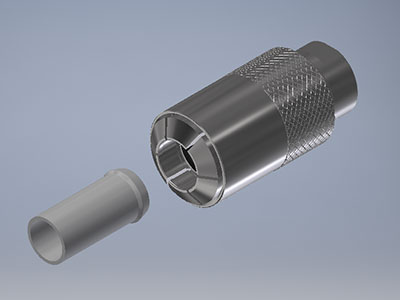

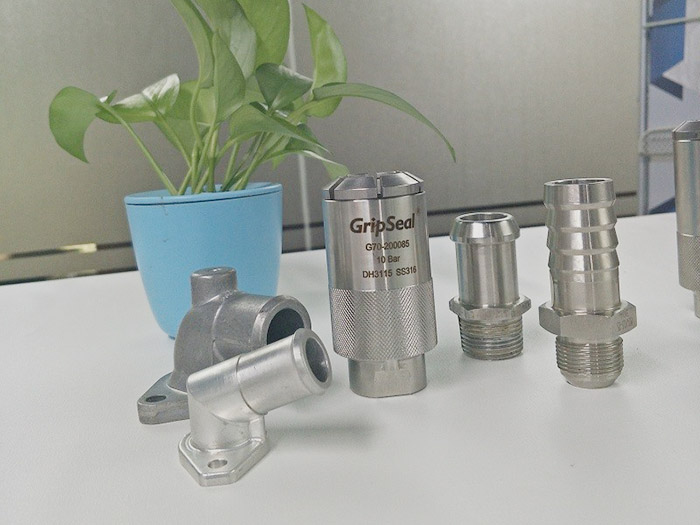

格雷希尔GripSeal快速密封接头G70系列,是一款外卡式密封接头,常用于各种冷却水道管、燃油管、金属软管等的运行测试或密封性测试、老化测试等。采用滑套式设计,单手可操作,自动锁紧密封连接。





产品参数

PRODUCT PARAMETERS

操作压力:  从真空到70Bar
快速密封接头G70规格参数
凸起宽度范围:  5.0mm-40mm
插入深度:  4mm-8mm
流量接口:  G1/8-Z-G3/4螺纹孔
主体材料:  316不锈钢
密封圈材质:  丁腈橡胶
操作温度:  -20℃-120℃
规格型号:  快速密封接头G70系列型号表



产品视频

PRODUCT VIDEO

快速密封接头G70系列操作视频
快速密封接头G70系列操作视频(扫码查看)

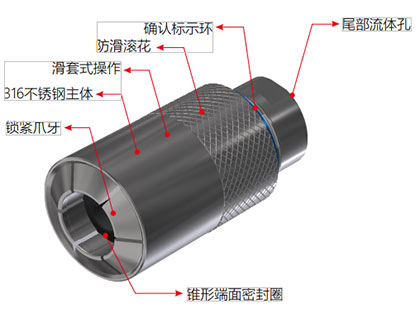

产品特点

PRODUCT PARAMETERS

产品特点

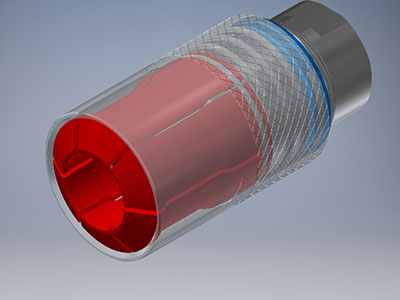

外卡式夹爪锁紧,直接抓取管端凸起

产品特点

网纹滚花,增加摩擦力,易于操作

产品特点

滑套式结构,轻松推即可实现锁紧与断开

产品特点

直通式设计,减少对流量的损失,保证测试结果正确性

产品特点

端面密封圈,更换简单,易于维护



操作方法

OPERATION METHOD

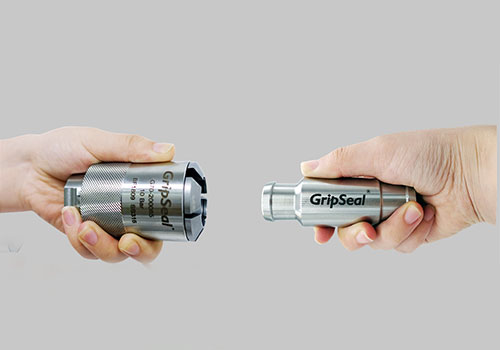

操作方法第一步

第一步

将快速密封接头前端对准工件管口,注意要正对着

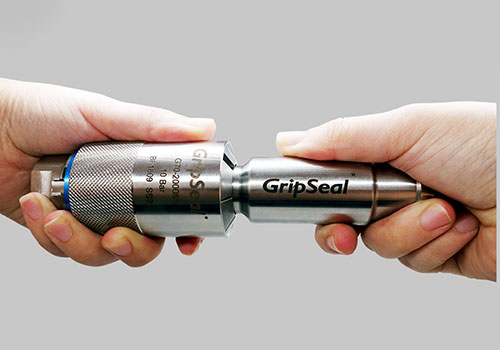

操作方法第二步

第二步

向前推动接头插入测试管件额定位置,金属爪牙会自动锁紧管壁,密封圈对管件端面进行密封。

操作方法第三步

第三步

测试完成后,平着拉出接头即可断开连接。有时候由于压力原因,尽头与管壁抓紧不易松开,在拔出时需要先向前推一下接头再拔出。





应用案例

APPLICATION CASES

发动机测试 新能源电机控制器测试 新能源电池PACK包测试

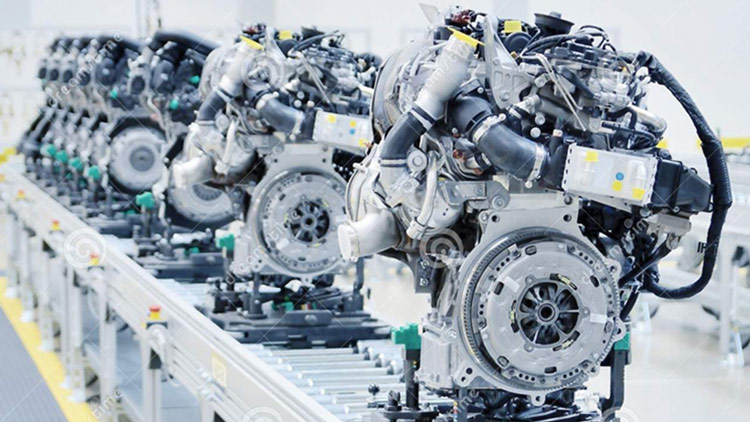

发动机测试

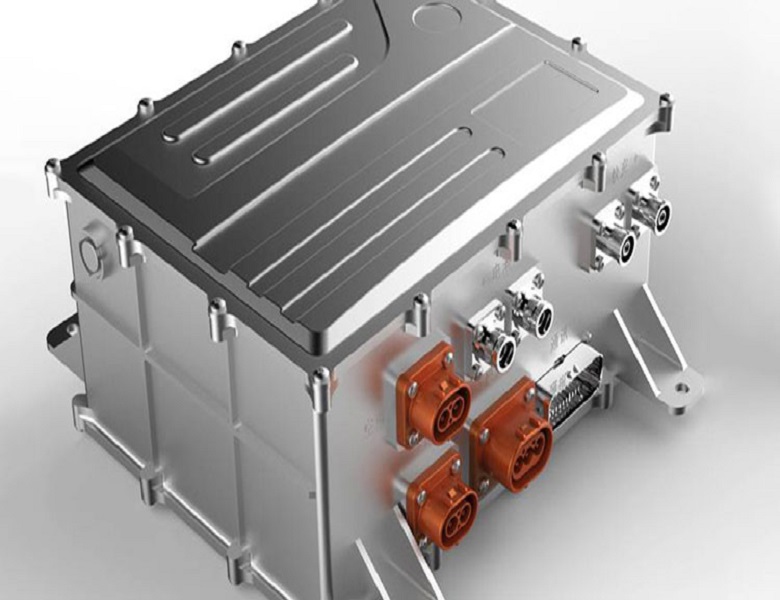

新能源电机控制器测试

新能源电池PACK包测试
