快速密封接头G70系列型号表

编辑：格雷希尔GripSeal

快速密封接头G70系列是一种用于凸缘管、燃油管、 压缩机扩口管等外卡式快插接头，常用于新能源电机水道、发动机、冷却水道等密封性测试或运行测试。根据不同的应用，产品管口的规格参数选择合适的快速密封接头型号。

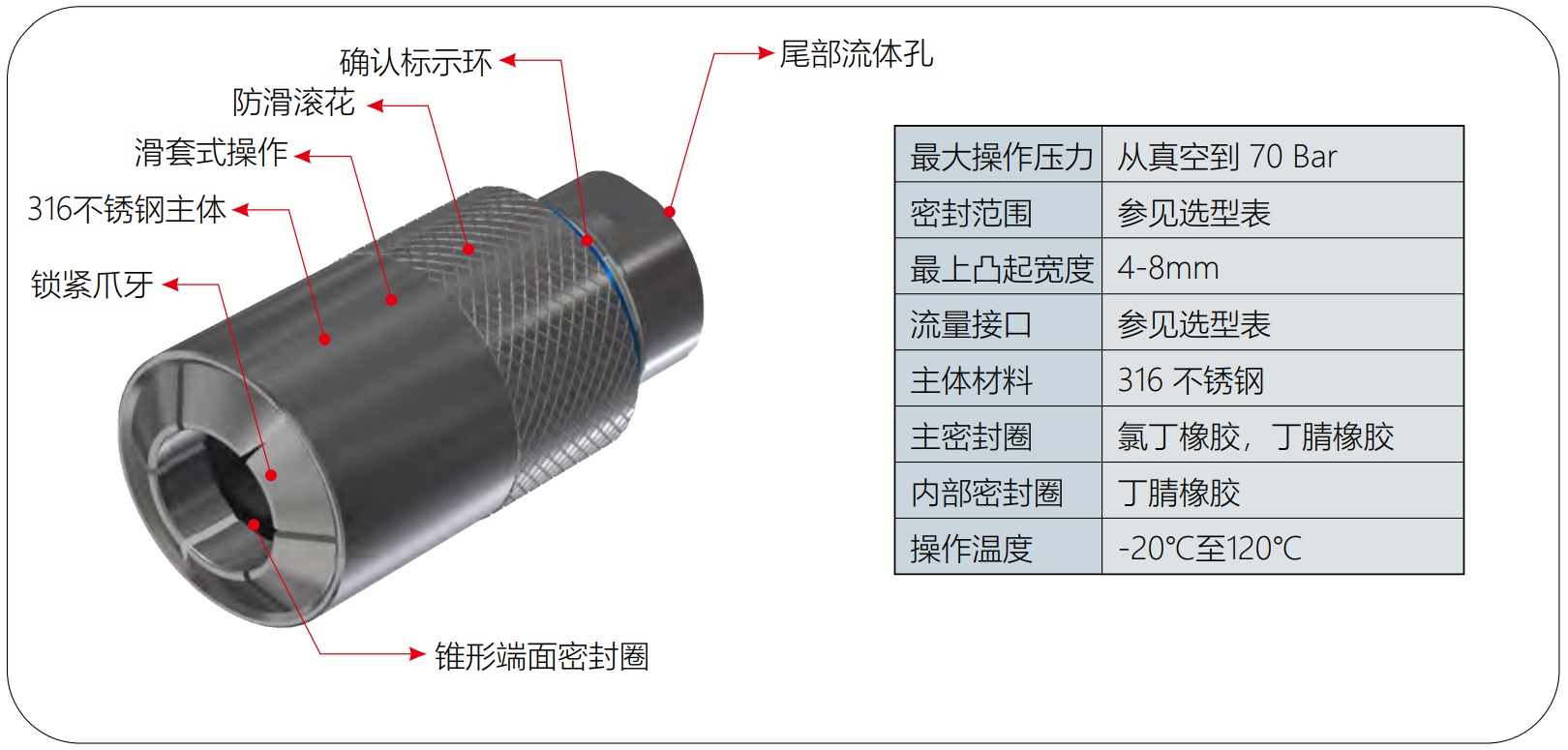

从上图格雷希尔GripSeal快速密封接头G70系列规格参数可以看出，此系列可承受的测试压力范围为从真空到70Bar，（常见应用为10Bar，具体测试压力要求请跟销售经理说明）。凸起宽度是指在管口靠前位置有一圈或多圈凸起，如下图所示：

主体材料采用316不锈钢，耐腐蚀耐高压，适合用于通水、冷却液、燃油等。密封圈采用氯丁橡胶、丁腈橡胶、硅橡胶等，根据实际应用需要可以自主选择。适用的操作温度主要是根据密封圈的承受度来决定的，一般测试都是在常温下进行。更高温度请咨询格雷希尔GripSeal工作人员。

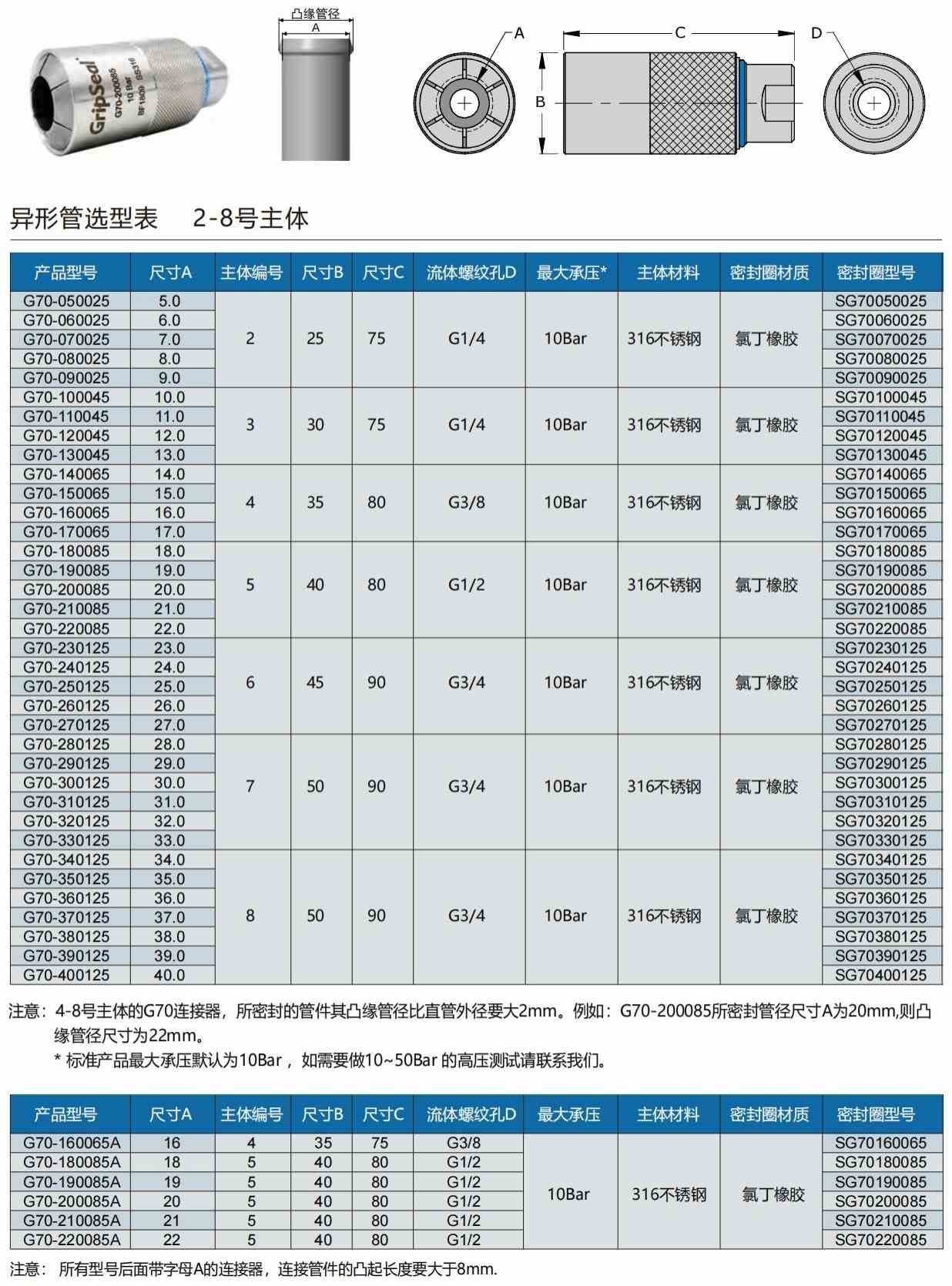

如上，是针对凸缘管对应的型号表，在进行快速密封接头选型时首先需要确定管件形状和测试要求。因为此类产品管件在低压气密测试时，也可以用快插接头或气动接头，根据用户需求详情再进行方案确定。然后，需要了解管件外径、凸缘管径（凸缘高度）和凸缘长度等数据，确定是在该型号下适用则按照尺寸A（管件外径）进行型号确定。

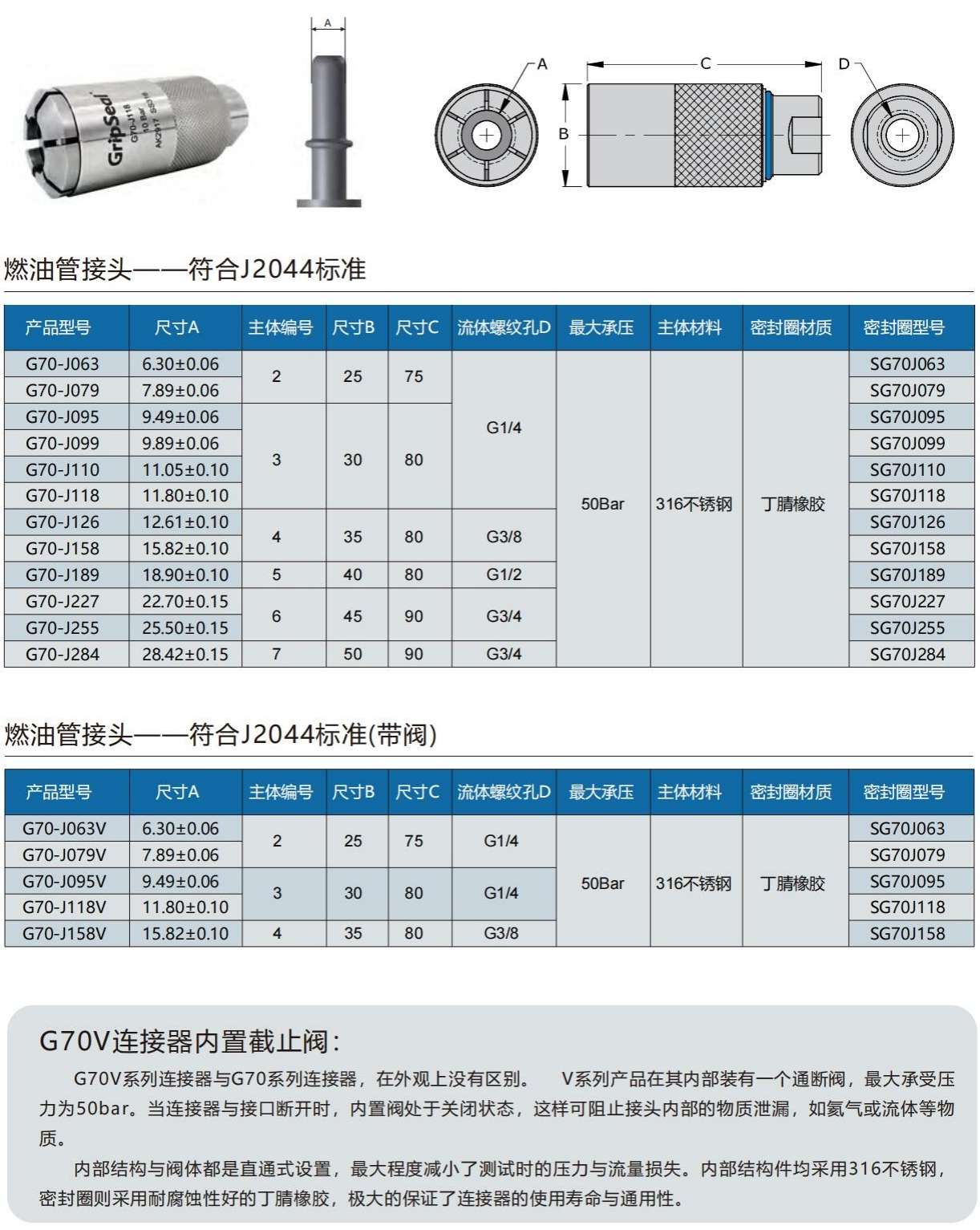

以上是快速密封接头G70系列针对燃油管研发设计的符合J2044标准接头，分为自带阀和不带阀型号。截止阀的作用是尽量避免在拔出时燃油泄漏，可以根据实际需要进行选择。选型时根据燃油管标准型号的外径直接选择即可。

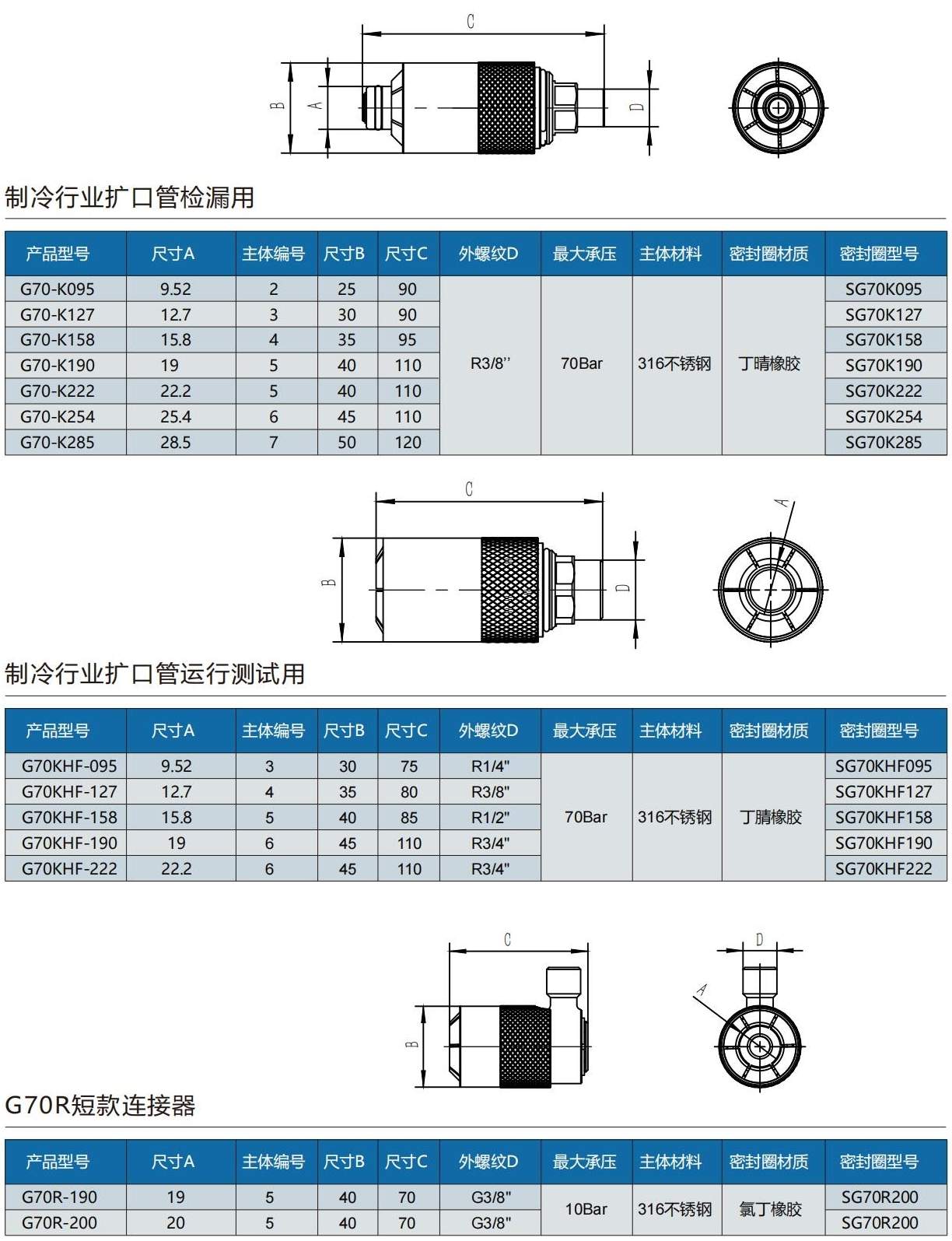

还有针对制冷行业扩口管检漏应用和运行测试的快速密封接头型号，大流量接口，更符合实际应用场景，尽量排除实验测试干扰。

格雷希尔GripSeal快速密封接头G70系列型号较多，以适应多种型号规格的产品测试，采用快插式操作。帮助企业实现高效测试，保证质量、提高产量。
