气密测试接头G35系列 气密测试接头G35系列 气密测试接头G35系列 气密测试接头G35系列

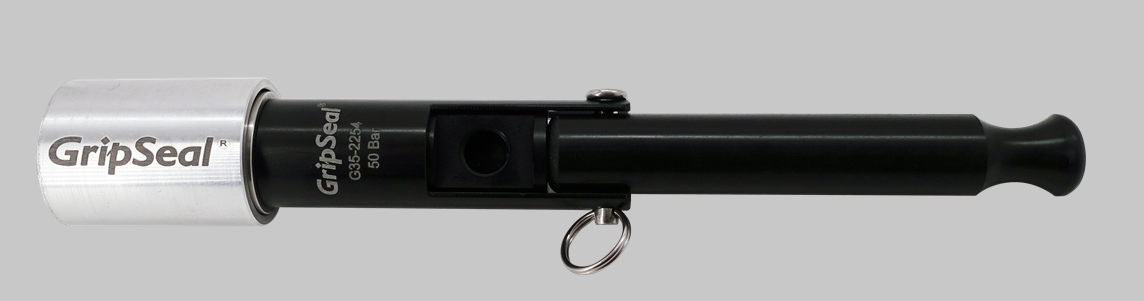

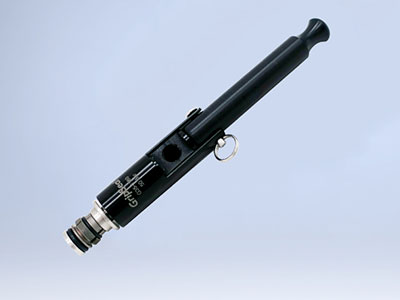

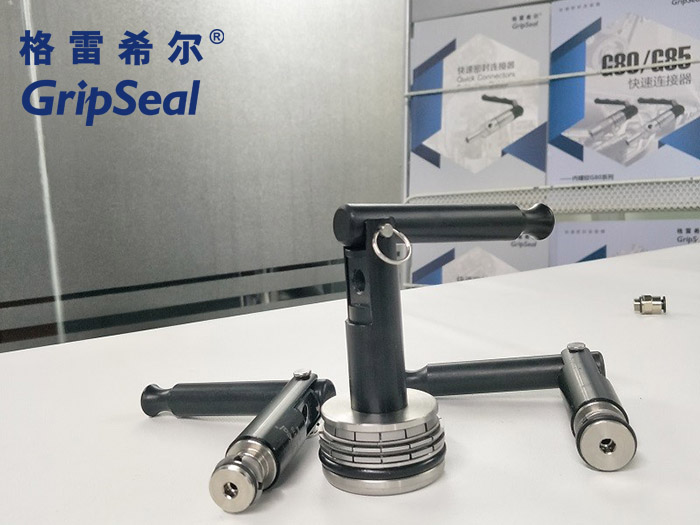

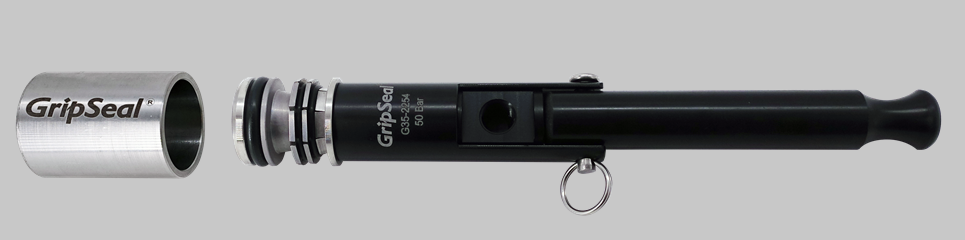

气密测试接头G35系列

    接头类型:

    密封范围:10-80mm

    测试类型:气密测试、氦检

    产品描述:格雷希尔GripSeal气密测试接头G35系列是一款高压应用快速接头,常用于密封各类铜管、不锈钢管和铝管的管内壁密封方案。在制冷行业、新能源车行业,散热器、压缩机、压力容器、仪器、仪表...

  • 选型联系

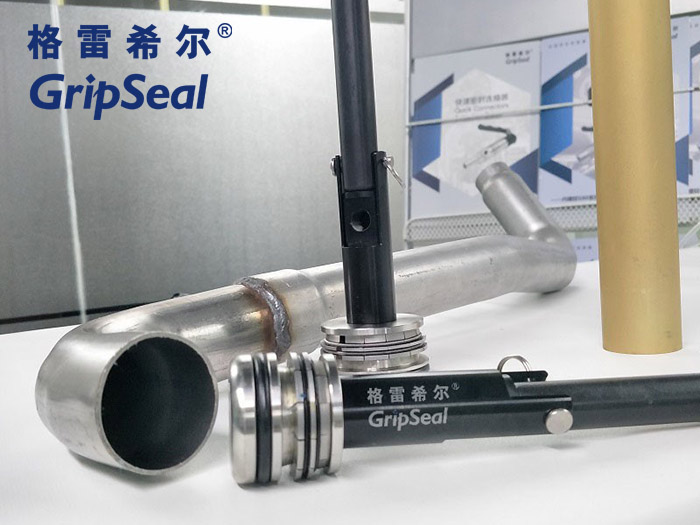

格雷希尔GripSeal气密测试接头G35系列是一款高压应用快速接头,常用于密封各类铜管、不锈钢管和铝管的管内壁密封方案。在制冷行业、新能源车行业,散热器、压缩机、压力容器、仪器、仪表、电机控制器冷却板等行业和领域应用广泛。多种规格型号的标准品接头,适用于管件直径 9.52mm-41.28mm的密封范围,其他规格尺寸可联系销售工程师非标定制密封连接方案。


产品参数

PRODUCT PARAMETERS


操 作 压 力:从真空到50Bar或70BarG35快速密封接头规格
密 封 范 围:10mm-80mm
插 入 深 度:0、1号主体:12mm,2号主体:23mm
流 量 接 口: G1/8或ZG1/8螺纹孔
主 体 材 料:铝合金或不锈钢
密封圈材质:丁腈橡胶
操 作 温 度:-20℃-120℃
规 格 型 号:气密测试接头G35系列型号表或详询工作人员



产品视频

PRODUCT VIDEO

气密测试接头G35系列操作视频

气密测试接头G35系列操作视频(扫码查看)


产品特点

OPERATION PARAMETERS

G35特G35特点G35特点G35特点G35特点

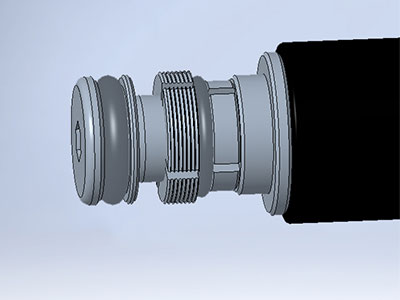

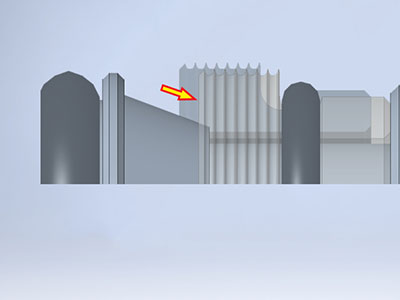

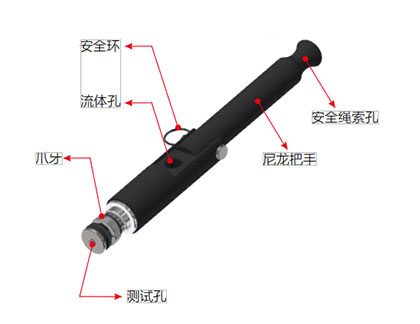

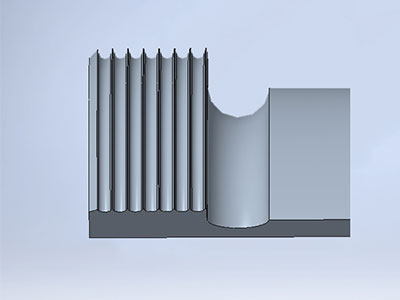

锁紧爪牙:具有锁紧爪牙,能够牢牢的抓住管件内壁,提高耐压上限横纹特征:锁紧爪牙上有细小的横纹,能够增大受力面积,提供更牢靠的抓紧力。多点密封:特殊的爪牙形状,多点接触提供更多抓紧力的同时减少内壁刮伤航空铝,尼龙把手:操作轻便,降低操作者的劳动强度管螺纹流体孔:符合国际标准,国内常用,相关配件易


操作方法

OPERATION METHOD

G35操作1
G35操作2G35操作3

第一步


将密封测试接头前端对准工件管口

第二步


将接头插入测试关键额定位置

第三步

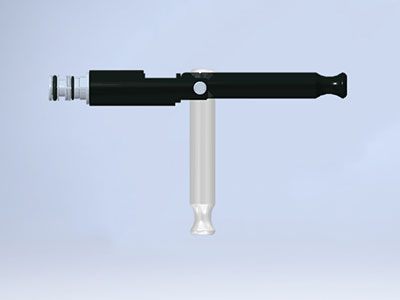

扳动把手,此时密封接头前端金属爪牙锁紧在测试孔内,完成密封


应用案例

APPLICATION CASES

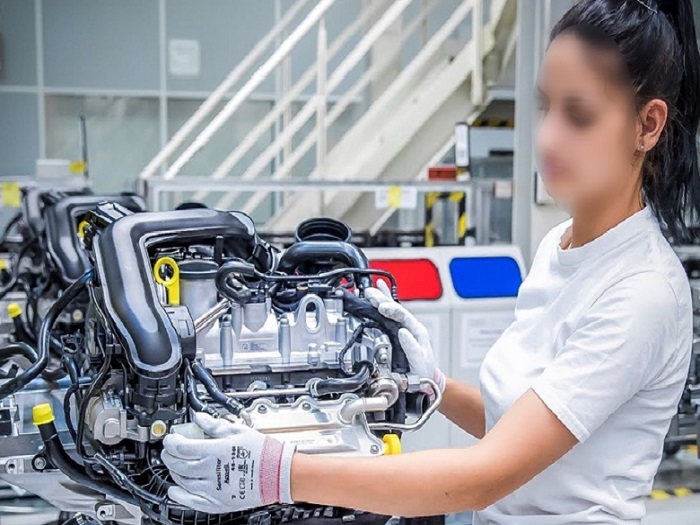

发动机总成测试

发动机总成测试
