气密测试接头G35系列型号表

编辑:格雷希尔GripSeal


格雷希尔GripSeal气密测试接头G35系列,是一款高压管件内径密封测试接头。其型号规格需根据待测产品的管口形状、内径、内壁光洁度等,进行综合评估和选型。

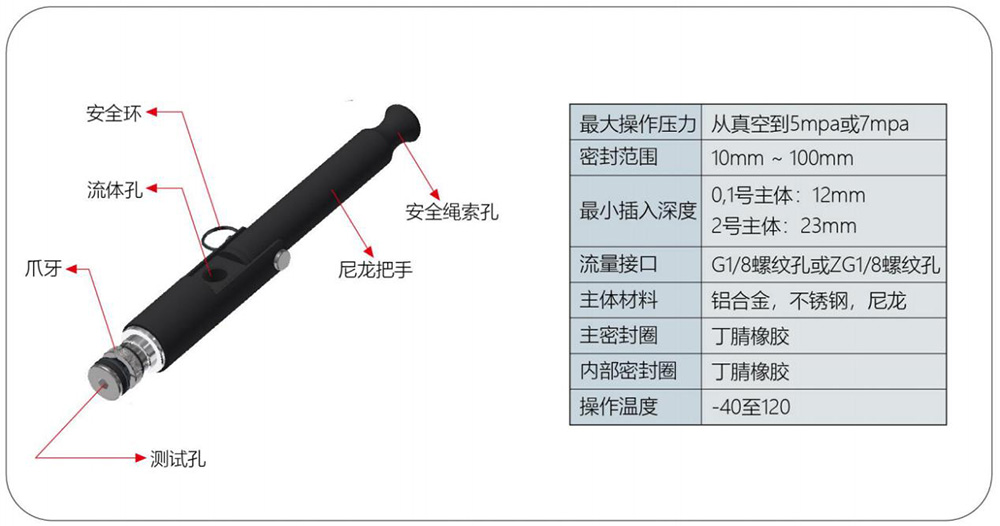

气密测试接头接头G35规格参数

从G35系列气密测试接头规格参数表我们可以看出,产品测试压力是从真空至50Bar或70Bar时,是可以适用的。密封范围即指相应管件的内径,可以密封10mm-100mm范围内不同规格对应相应的接头型号即可。考虑到市场需求等因素影响,格雷希尔GripSeal气密测试接头研发设计生产了10mm-23mm不同规格的标准品型号。大部分是现货供应,超出标准品范围,根据需求数量等区分为非标定制和批量生产。

如上图所示的插入深度,是指接头前端需要有一定深度插入管件内部。这是根据密封原理来的,需要有一定密封面和抓紧面才能更好的应用于高压测试。测试流量接口采用标准的G1/8螺纹孔,主体材料为铝合金、不锈钢和尼龙。在确保耐高压的同时,尽量减轻快插接头的重量,这样操作工人使用更加轻便。

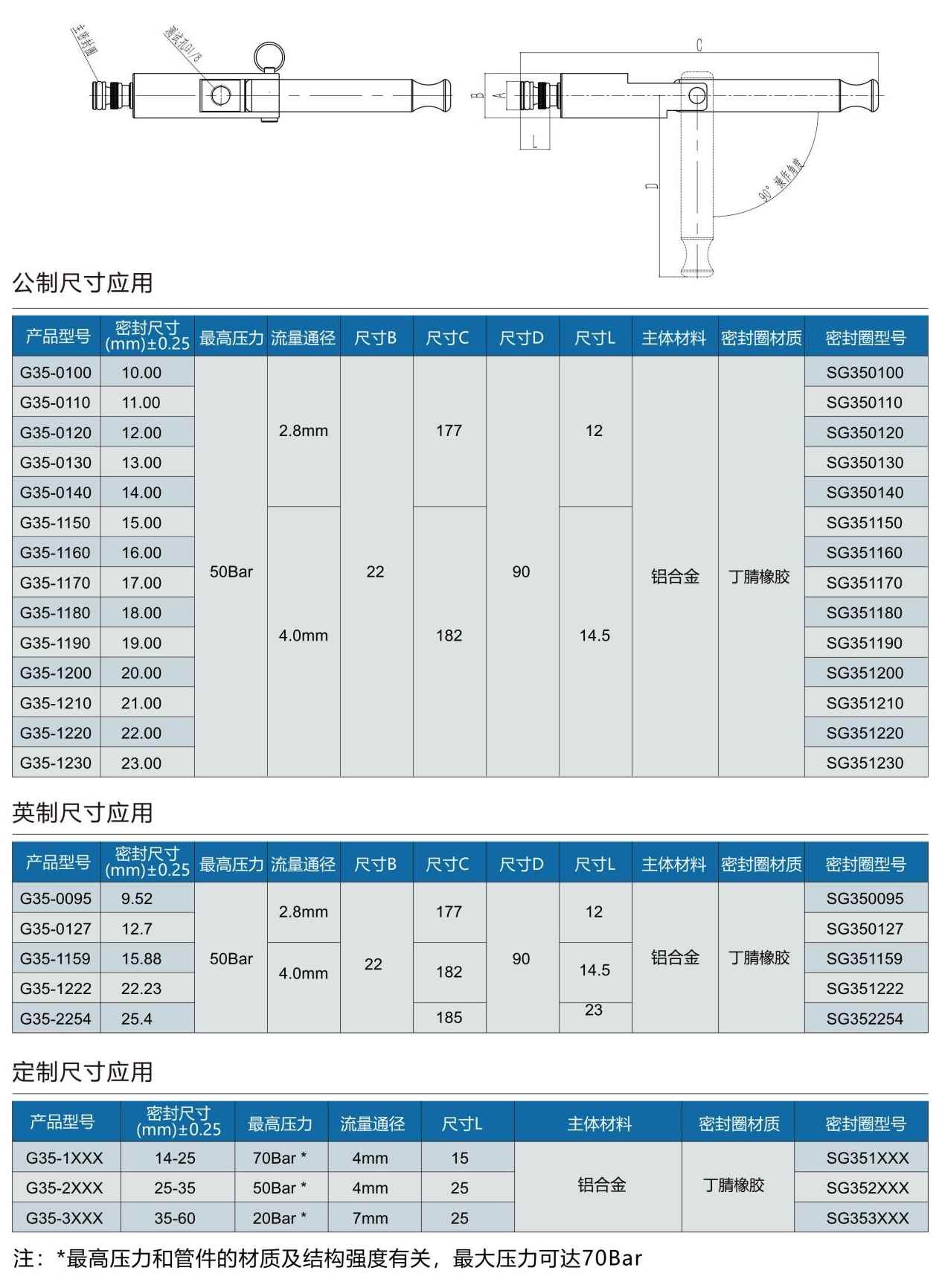

气密测试接头G35系列型号表

气密测试接头G35系列是一款内胀式快速密封接头,所以在选型时首先根据规格参数图确定该型号是否适用。再根据密封尺寸来确定具体型号,如G30-0100表示适用于产品管件内径10mm的高压测试。此型号气密测试接头采用弯折手柄的操作方式,需要考虑一定的操作空间。另外由于G35系列快插接头是高压款设计,符合氦检要求,密封结构更为精密复杂。所以同一型号下的接头允许的工差范围较小 ,大约为正负0.2mm。若管件内径在标准品范围内径范围内,但具体密封尺寸无标准型号对应,则也需要进行非标定制。

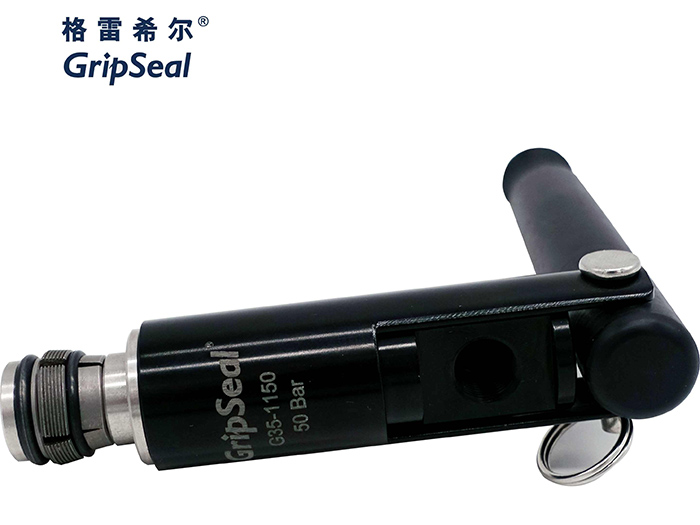

气密测试接头G35系列

格雷希尔GripSeal气密测试接头G35系列以其操作简便,密封稳定性好,适用高压力,耐磨损,维护简单等优点,是新能源电池、新能源车、汽车制造、空调、热水器等行业常用的测试用快速密封接头。
