快插接头G30系列


快插接头G30系列快插接头G30系列快插接头G30系列快插接头G30系列

左右滑动查看更多

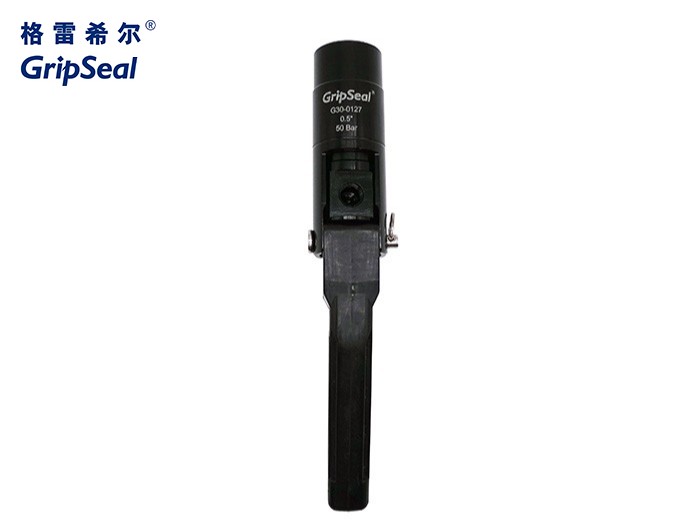

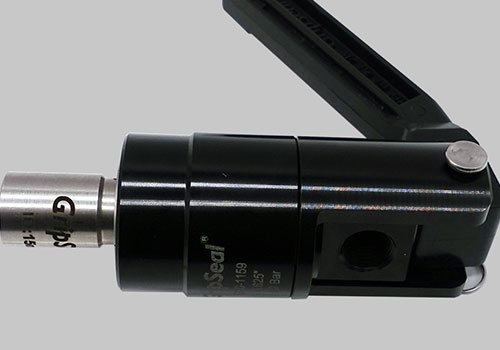

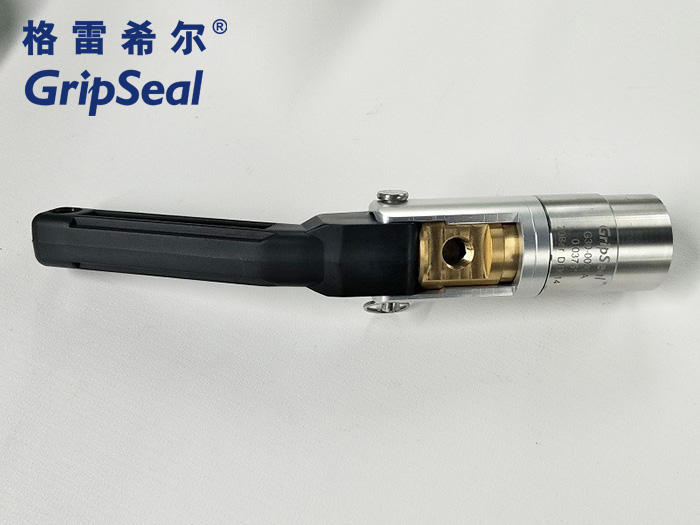

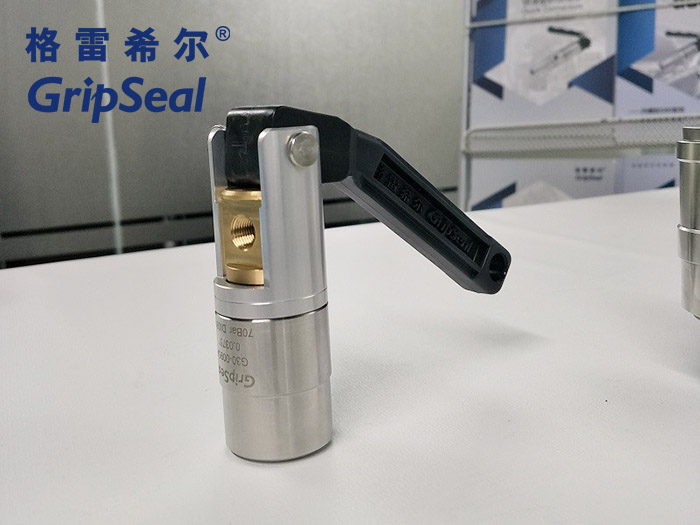

格雷希尔GripSeal G30系列快插接头是一款手柄按压式快速接头,是密封连接各类铜管、钢管和铝管等非常实用的外径连接方案,广泛应用于空调制冷、新能源行业,如热交换器、压力容器、仪器、仪表、电机控制器冷却板等。能适应较高压力测试,氦检可用。





产品参数

PRODUCT PARAMETERS

操作压力:  从真空到70Bar
快插接头G30规格参数
密封范围:  6mm-20mm
插入深度:  25mm
流量接口:  ZG1/8或ZG1/4螺纹孔
主体材料:  铝合金或不锈钢
密封圈材质:  丁腈橡胶
操作温度:  -20℃-120℃
规格型号:  快插接头G30系列型号表或详询GripSeal



产品视频

PRODUCT VIDEO

快插接头G30系列操作视频
快插接头G30系列操作视频(扫码查看)


产品特点

PRODUCT PARAMETERS

产品特点

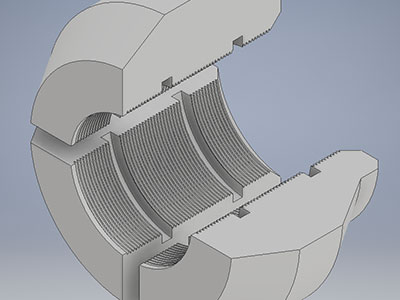

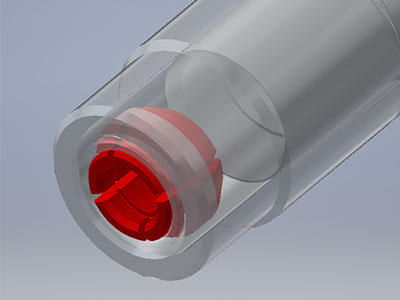

高硬度锁紧爪牙:具有锁紧爪牙,能够牢牢的抓住管件外壁,提高耐压上限

产品特点

横纹特征:锁紧爪牙上有细小的横纹,能够增大受力面积,提供更牢靠的抓紧力

产品特点

自动回位:让操作更省力,降低卡壳风险,提高操作效率

产品特点

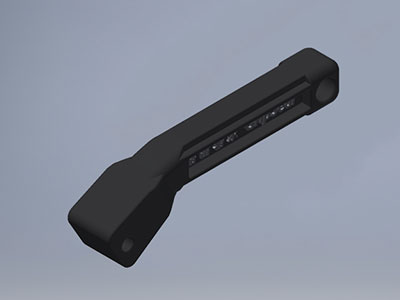

尼龙把手:符合人体工程学设计,把握更舒适

产品特点

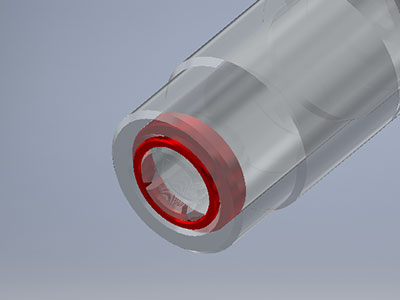

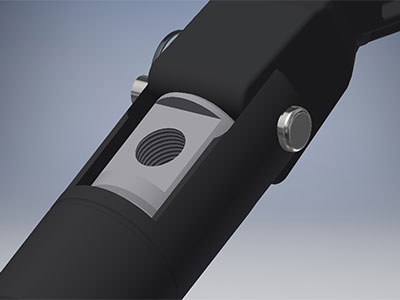

管锥螺纹流体孔:符合国际标准,国内常用,相关配件易得,更易密封



操作方法

OPERATION METHOD

操作方法第一步

第一步

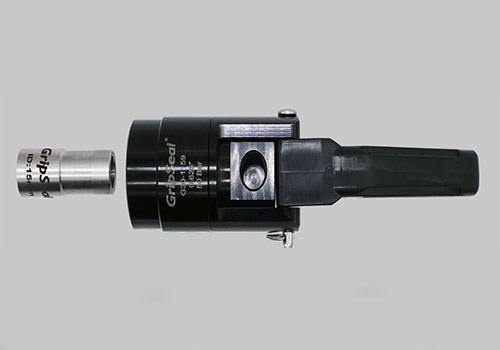

将测试件插入接头的测试口内

操作方法第二步

第二步

将测试件插入测试孔底部

操作方法第三步

第三步

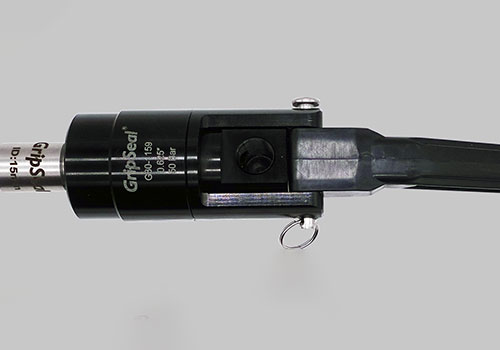

扳动把手,此时测试件被锁紧在测试孔内,完成密封





应用案例

APPLICATION CASES

空调外机 压缩机氦检

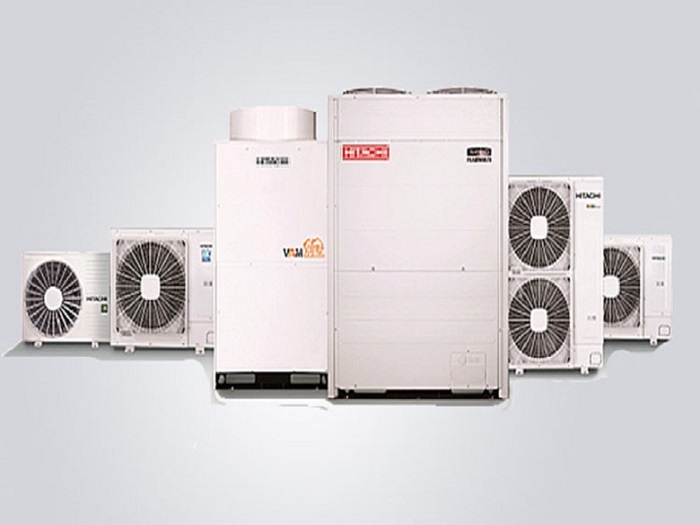

空调外机

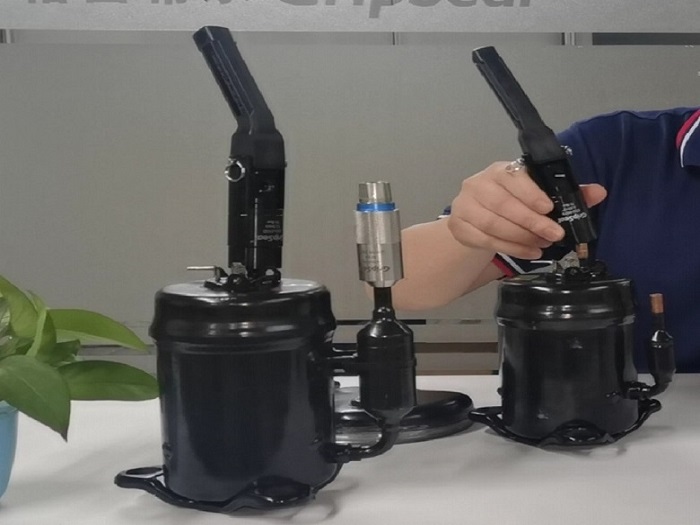

压缩机氦检
