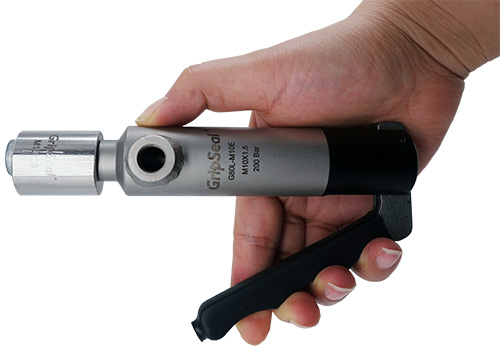

快速密封接头G80系列


快速密封接头G80系列快速密封接头G80系列快速密封接头G80系列快速密封接头G80系列

左右滑动查看更多

格雷希尔GripSeal快速密封接头G80系列是一款用于内螺纹封堵或连接的接头,常用于如汽车零配件高压测试,气密性测试和运转测试。新能源电机控制器、风机盘管、空调外机的壳体封堵等。驱动方式有手动和气动可选,主体材料选用医用级316不锈钢,耐磨损耐高压 ,性能稳定更耐用。





产品参数

PRODUCT PARAMETERS

操作压力:  从真空到350Bar
快速密封接头G80规格参数
密封范围:  M10-M33
插入深度:  5.5-12mm
流量接口:  G1/8、G1/4、G3/8、G1/2
主体材料:  3166不锈钢
密封圈材质:  丁腈橡胶
操作温度:  -20℃-120℃
规格型号:  快速密封接头G80系列型号表或详询工作人员



产品视频

PRODUCT VIDEO

快速密封接头G80系列操作视频
快速密封接头G80系列操作视频(扫码查看)

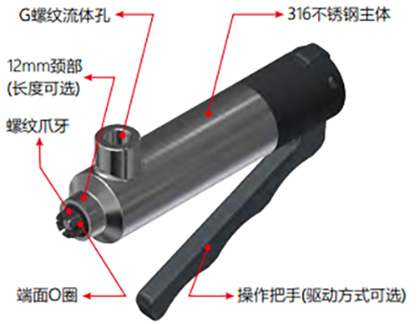

产品特点

PRODUCT PARAMETERS

产品特点

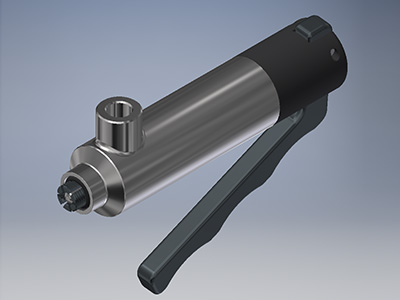

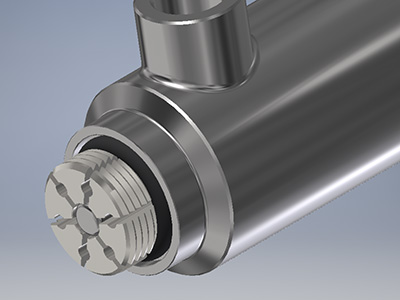

内螺纹孔,螺爪膨胀式锁紧,对螺牙损伤小

产品特点

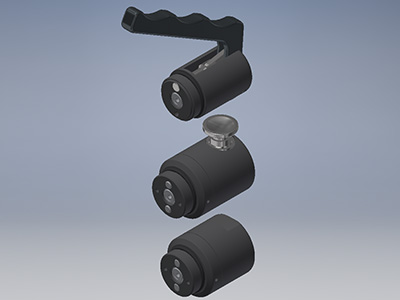

驱动模块化,满足客户手动,气动操作要求

产品特点

颈部长度定制,避免操作时工件环境妨碍

产品特点

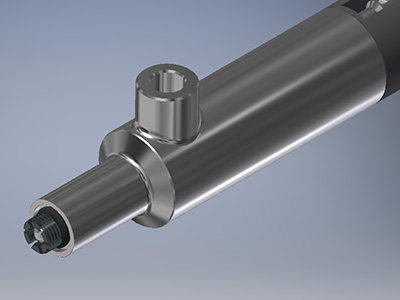

螺牙上附有流量孔,尽可能扩大流体口,为测试节省时间

产品特点

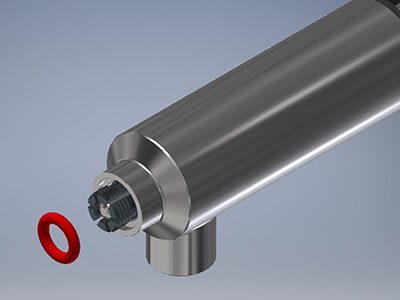

端面O型密封圈,主体部分为316不锈钢,维护只需定期更换O型圈



操作方法

OPERATION METHOD

操作方法第一步

第一步

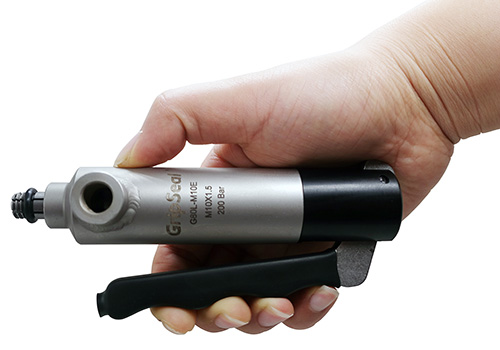

G80L手柄式,压下手柄,爪牙伸出并处于收缩状态。对准待测工件管口,注意螺纹位置。

操作方法第二步

第二步

向测试件内螺纹接口方向插入接头,到螺纹端面完全接触主密封圈,形成挤压。

操作方法第三步

第三步

松开G80L把手,金属夹爪会在弹簧张力作用下张开,从而与工件内部螺牙契合,完成密封





应用案例

APPLICATION CASES

空调外机冷媒充注 制动卡钳密封测试 发动机测试

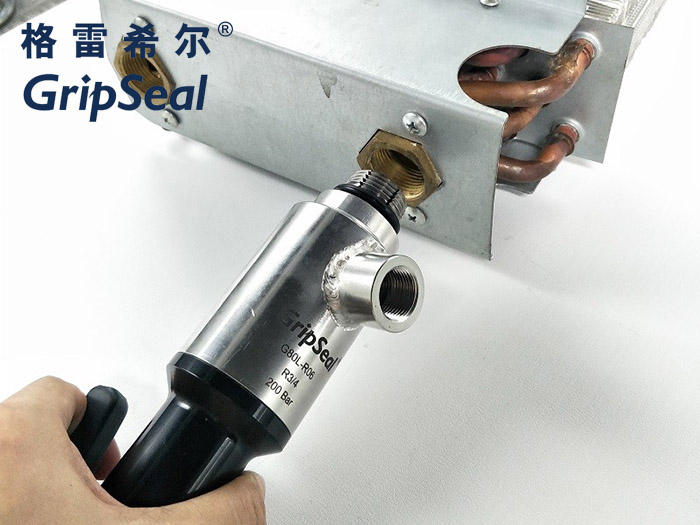

空调外机冷媒充注

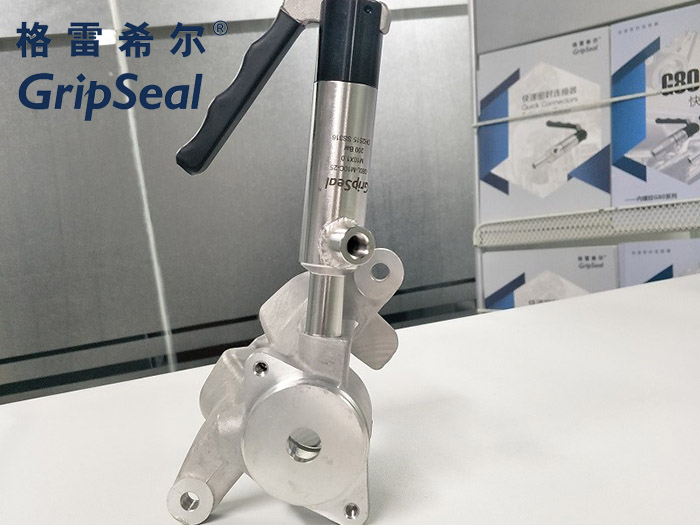

制动卡钳密封测试

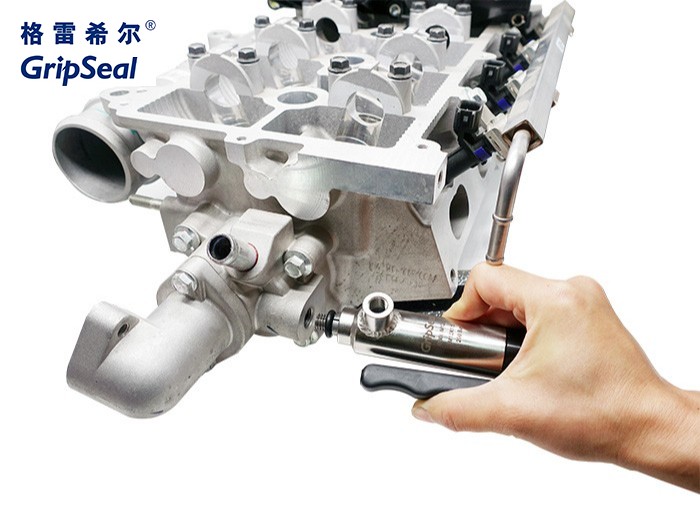

发动机测试
