快速密封接头G80系列规格型号表

编辑:格雷希尔GripSeal


格雷希尔GripSeal快速密封接头G80系列是一款内螺纹快速连接器,不需要手拧或旋转即可实现快插式密封连接。不仅操作简便,对产品螺牙友好。

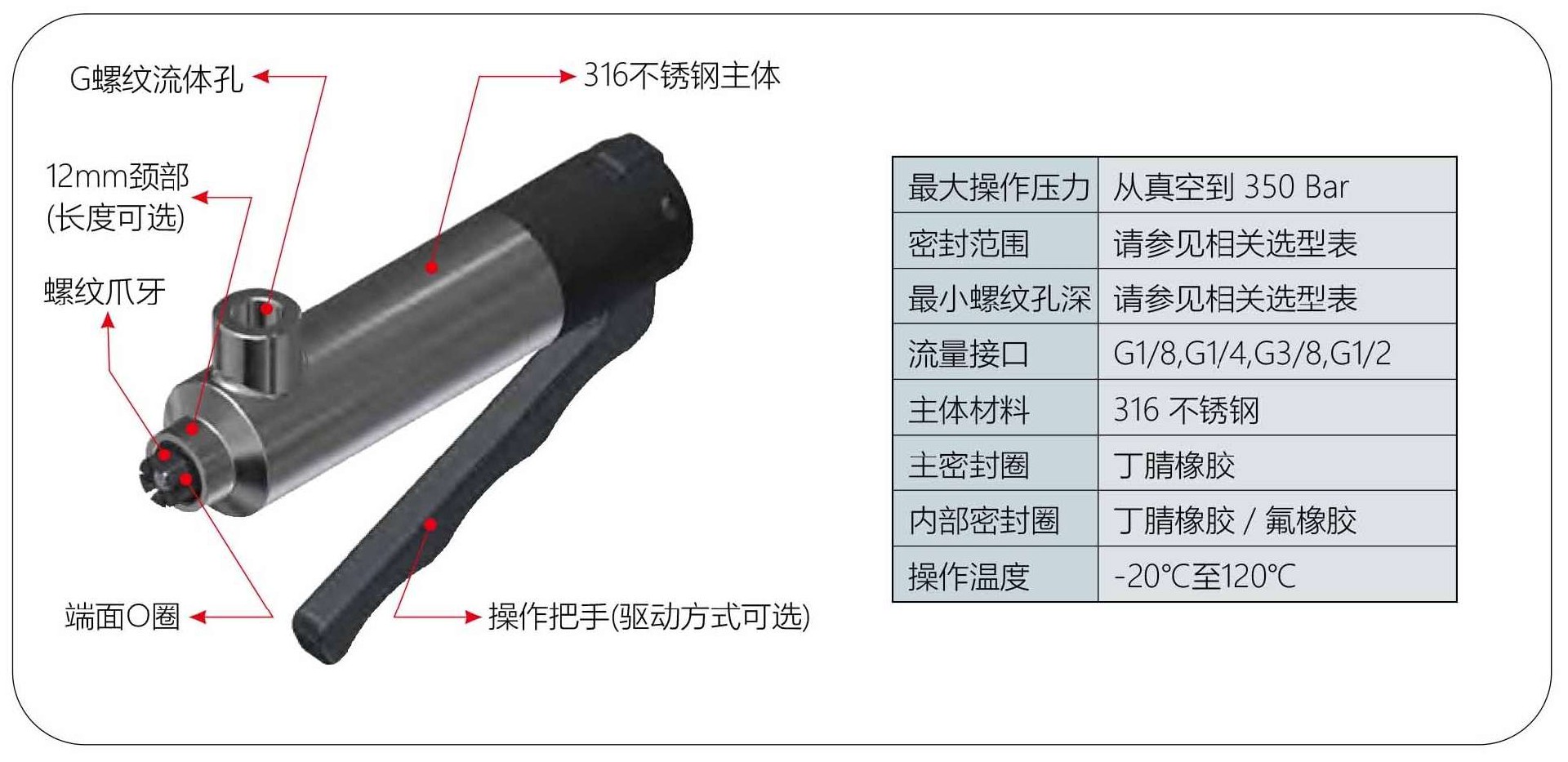

螺纹快速密封接头规格参数

上图为螺纹快速密封接头G80系列规格参数,适用于压力350Bar内的气密测试、液压测试、油压测试等,如需更高压力请联系格雷希尔GripSeal工作人员!

由于各行业领域产品的内螺纹规格型号各不相同,市场上较为常用的有管螺纹、锥管螺纹、NPT美标锥螺纹、UNF美标细牙螺纹、公制M螺纹等都有研发、设计、生产部分标准品接头型号。

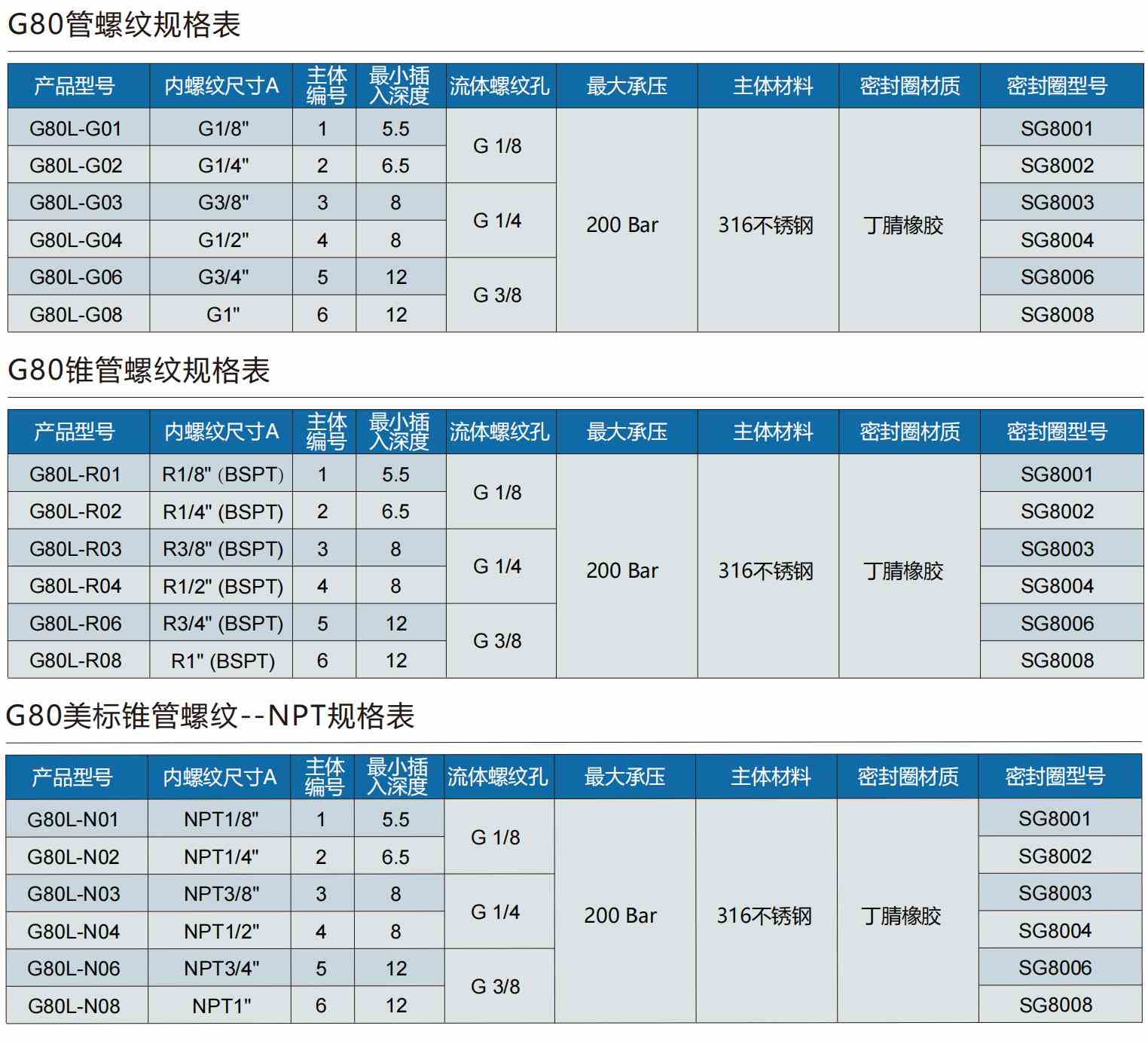

螺纹快速密封接头规格型号表

在进行螺纹快速密封接头规格型号选择时,需要确定好螺纹规格,然后对应找到 “内螺纹尺寸A”相应的规格,确定产品型号。这里需要注意的是,螺纹深度根据产品不同会有较大差距,螺纹相连需要有一定的插入深度来契合螺牙。

螺纹快速密封接头规格型号表

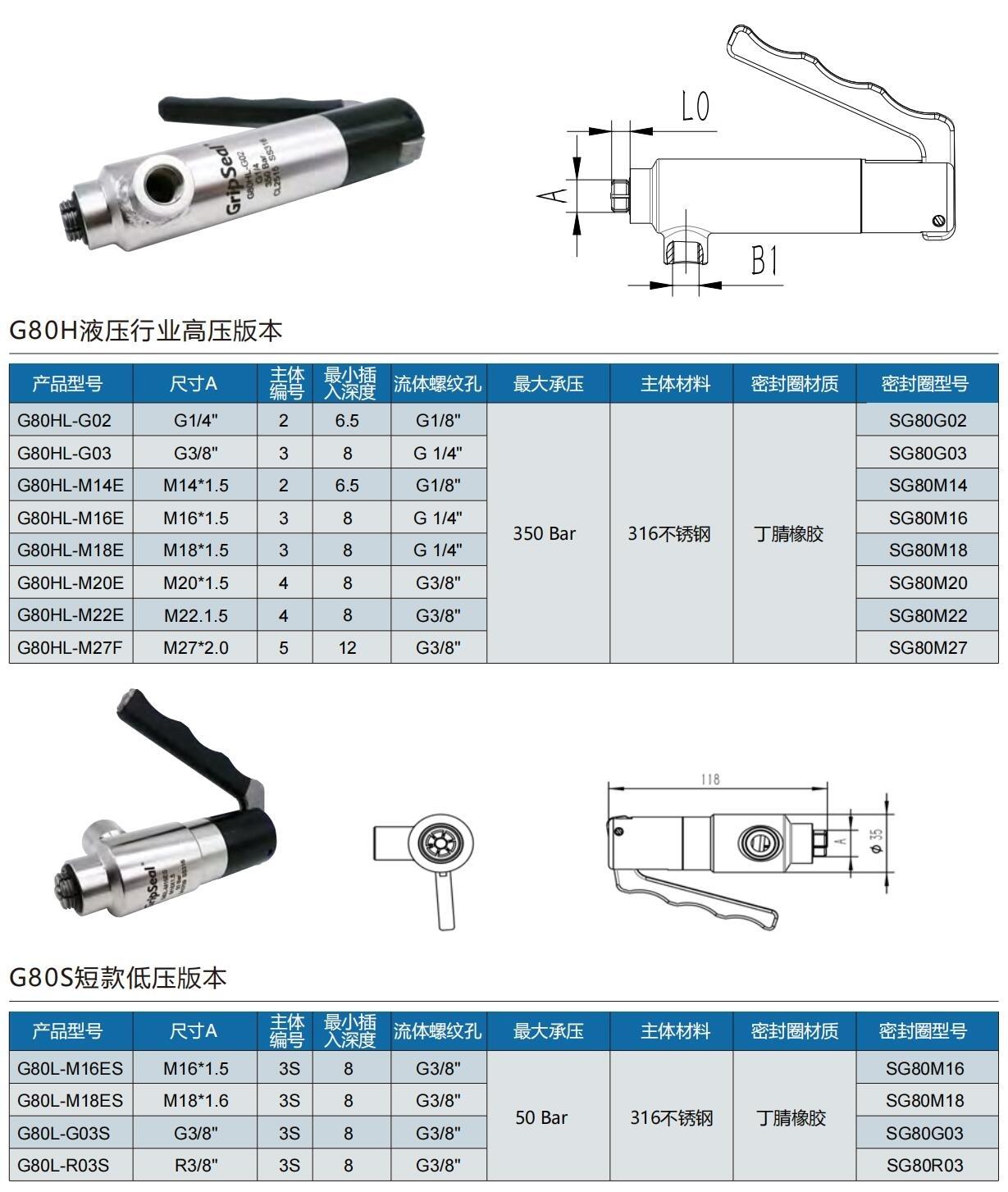

还有用于液压行业的高压测试版本,强化螺纹爪牙处理,使其能适应350Bar的超高压。使用时不需要再用扳手等加固拧紧,手持式手柄按压操作,实现快速密封连接。

针对工厂车间复杂的使用环境,可能存在操作妨碍等问题,针对此类情况格雷希尔GripSeal工程师设计研发了更加短小款的G80s系列,和前端加长款型号。

螺纹快速密封接头G80系列,用于内螺纹管口的密封连接,选型时需要考虑的因素较多。请先联系格雷希尔GripSeal相关工作人员,先沟通好具体的测试应用方法、产品规格参数信息等,在进行型号确认。经格雷希尔GripSeal工作人员确认的密封方案,如出现不适用的情况,我们承诺免费退换货。
