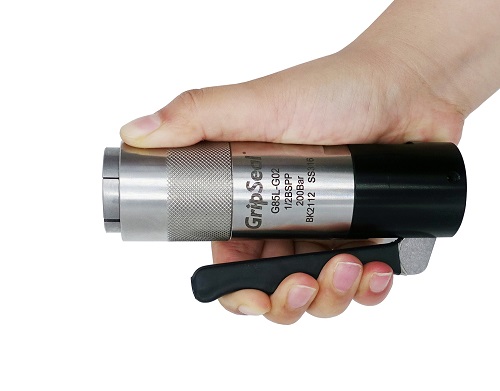

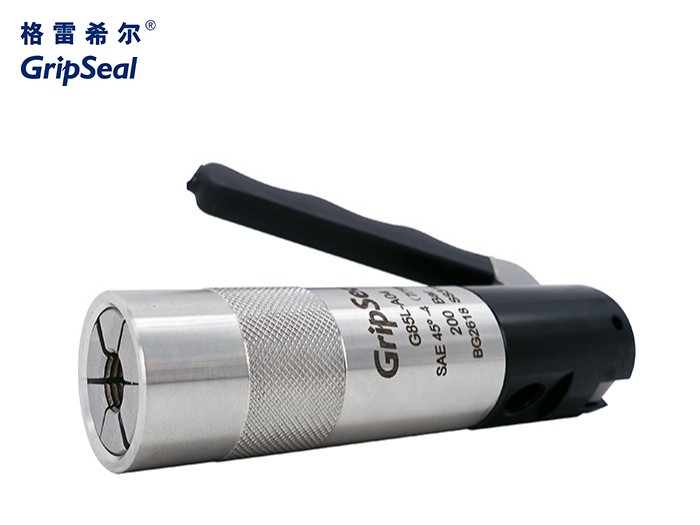

快速密封接头G85系列


快速密封接头G85系列快速密封接头G85系列快速密封接头G85系列快速密封接头G85系列

左右滑动查看更多

格雷希尔GripSeal快速密封接头G85系列是一款外螺纹密封接头,用于封堵外螺纹管口或连接工件和测试工具的。常用于热水器、仪器仪表、油导轨等的密封测试和运转测试。根据市场需求,有手柄式接头也有更便捷的气动驱动接头,操作简单,对工件损伤小。无须手拧,采用快插式操作设计,按压然后快速插、拔即可实现密封连接和断开。





产品参数

PRODUCT PARAMETERS

操作压力:  从真空到350Bar
快速密封接头G85规格参数
密封范围:  G1/8-G3/4
插入深度:  8-12mm
流量接口:  G1/8、G1/4、G3/8螺纹孔
主体材料:  316不锈钢
密封圈材质:  丁腈橡胶
操作温度:  -20℃-120℃
规格型号:  快速密封接头G85系列型号表或详询工作人员



产品视频

PRODUCT VIDEO

快速密封接头G85系列操作视频
快速密封接头G85系列操作视频(扫码查看)

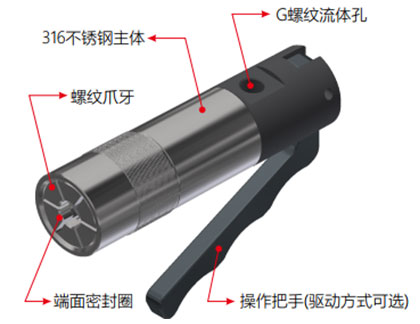

产品特点

PRODUCT PARAMETERS

产品特点

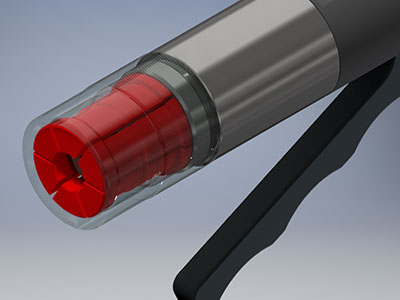

螺爪收缩式锁紧,对测试工件螺牙损伤小。连接效率高

产品特点

316不锈钢主体,机械性能良好,承压能力高

产品特点

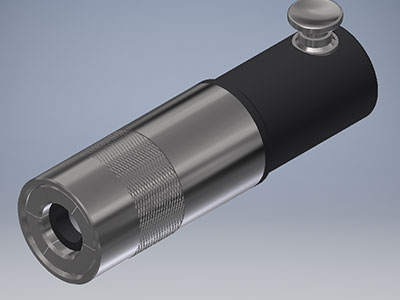

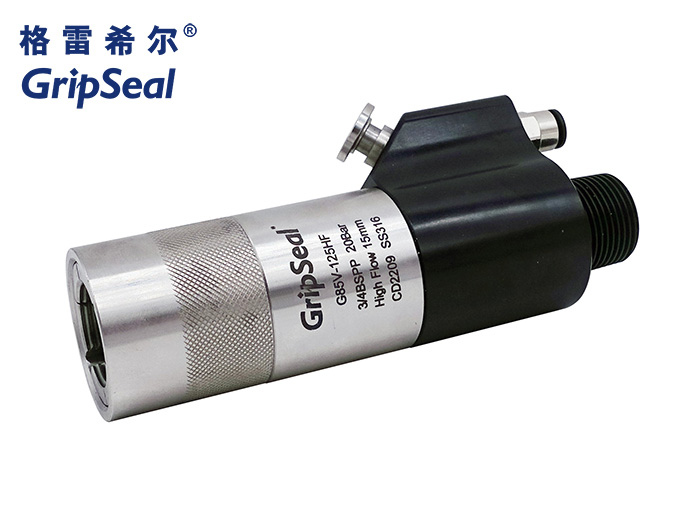

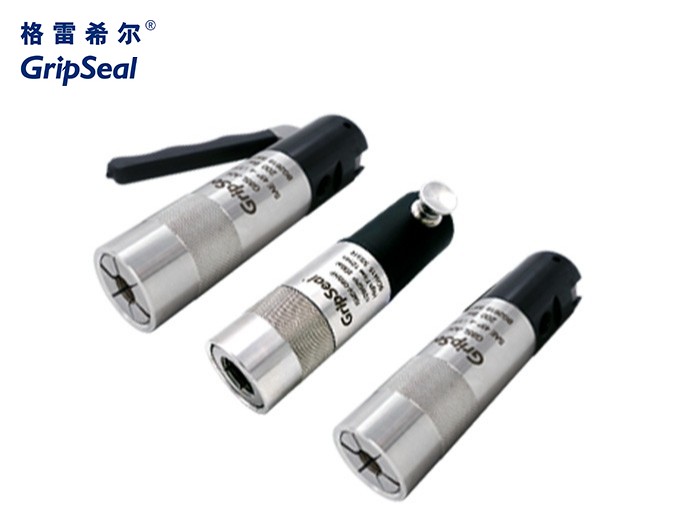

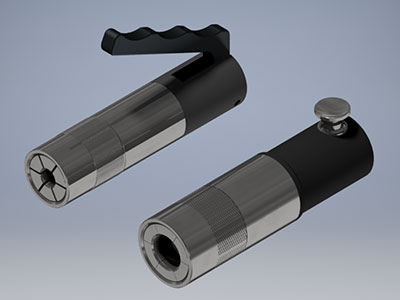

多种驱动方式,满足多样操作要求。气动驱动操作更便捷

产品特点

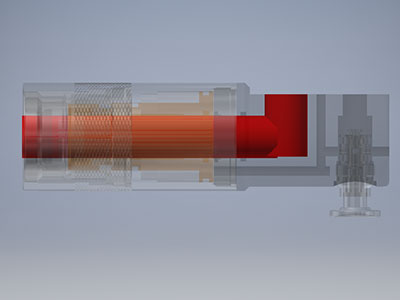

内部流量通径大,对运行测试影响小

产品特点

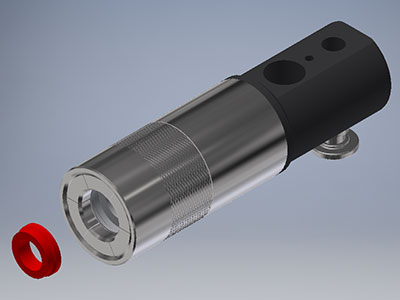

端面密封圈,更换简单,易于维护



操作方法

OPERATION METHOD

操作方法第一步

第一步

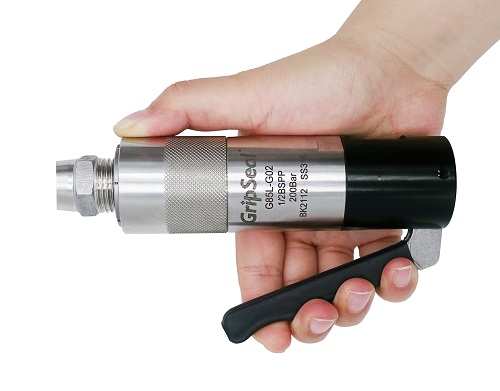

G85L手柄式,压下手柄,爪牙伸出并处于扩张状态。接头前端对准工件管口,注意螺牙位置

操作方法第二步

第二步

向测试件螺纹接口方向推动,到螺纹端面完全接触主密封圈。

操作方法第三步

第三步

松开G85L把手,金属夹爪在弹簧作用下收缩,,与工件螺牙形成契合,压紧端面密封圈,形成密封。





应用案例

APPLICATION CASES

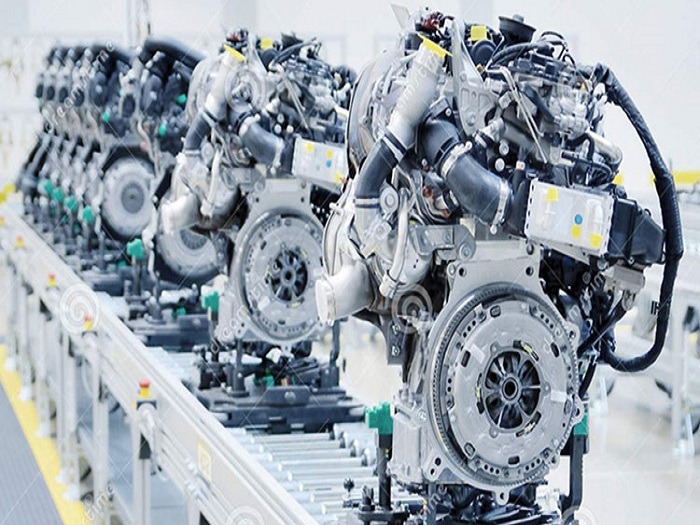

发动机总成测试

发动机总成测试
