气密测试接头G25系列型号表

发布时间:2022-10-13 16:14:32

编辑:格雷希尔GripSeal


气密测试接头G25系列是一款管件内径密封连接快速接头,常用于冷却水道、新能源电池PACK、尼龙软管等的气密测试。有多种型号规格以对应不同的测试要求和产品管件规格,还能非标定制密封连接方案。

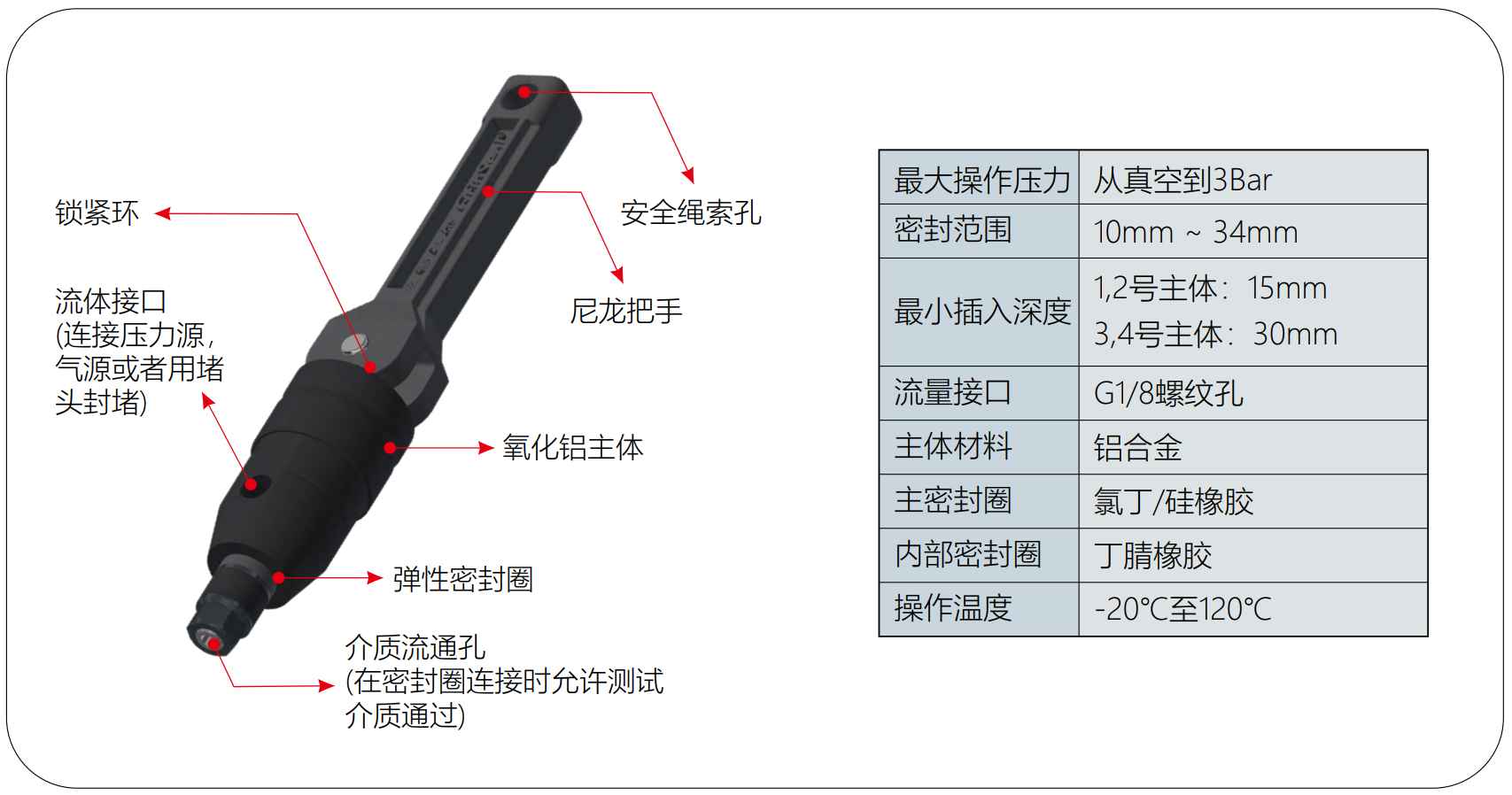

气密测试接头G25系列规格参数

从上气密测试接头G25 系列规格参数图可以知道,此款接头主要用于气密性测试,通水、通油等不适用。测试压力范围在真空至3Bar,密封范围指的是所能适用的管件内径范围,更小或更大管径也会有相应方案,具体根据测试要求等进行其他方案匹配。采用铝合金材料制作的接头主体,所以在使用时更加轻便,手动操作更灵活。尼龙把手,经过人体工程学设计,手握、弯折等舒适且省力。

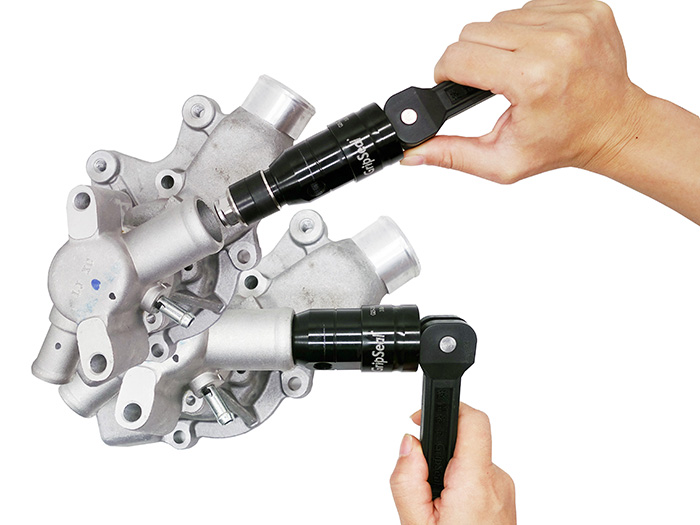

气密测试接头G25系列

如上,是气密测试接头G25系列用于内螺纹孔快速密封连接的适用型号,从M10至M36不等,或者其他螺纹规格。因为G25系列是采用柱形密封圈,有密封圈提供抓紧力和形成密封面,所以在用于螺纹孔密封时,螺牙对密封圈的损伤可能会比光洁管大很多,导致接头密封圈使用寿命减少。一般来说,我们建议,螺纹孔或外螺纹还是选用相应的螺纹快速密封接头。

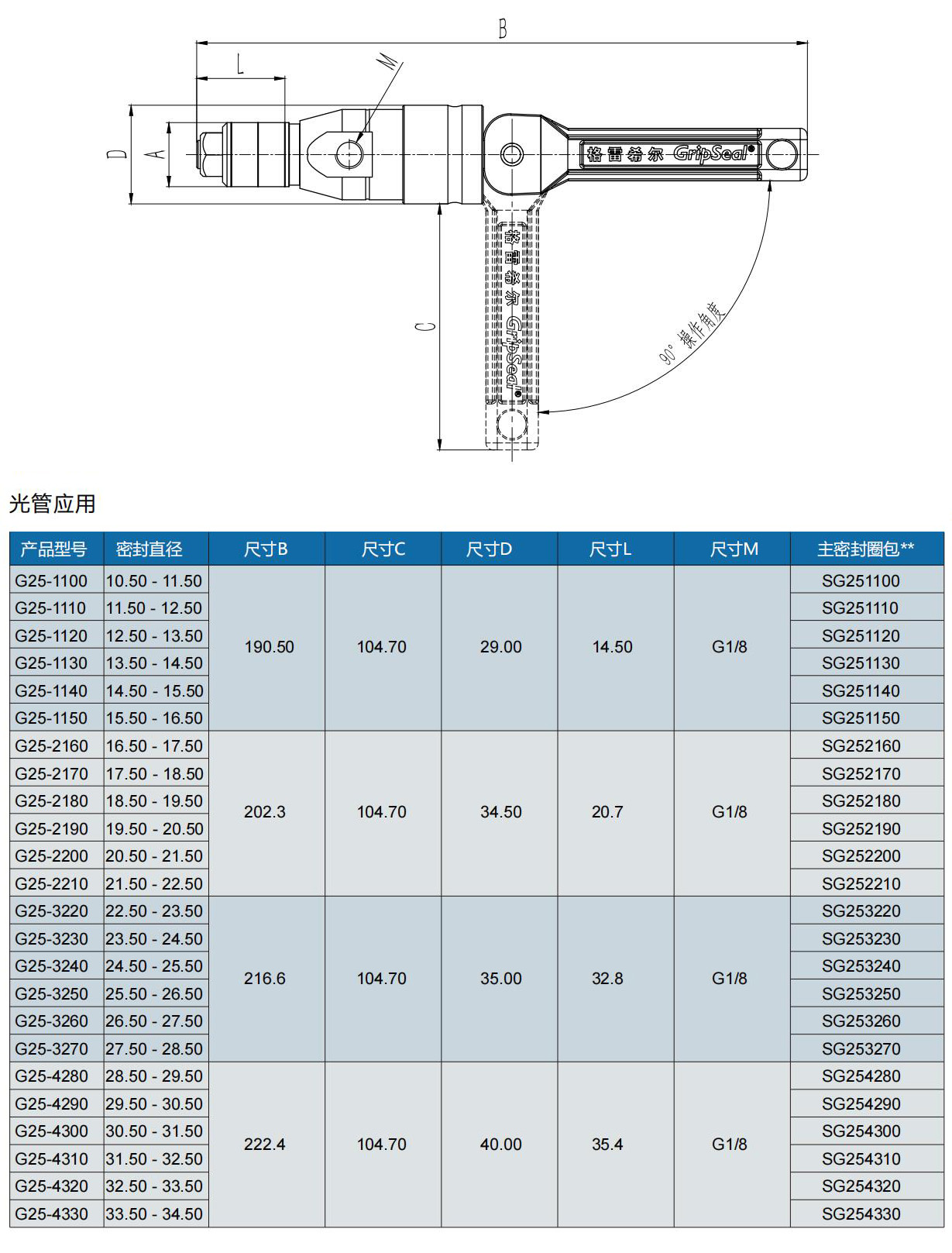

气密测试接头G25系列型号表

光管应用的气密测试接头在选型时,我们只需要确定好测试压力、测试方式(此款只适合用于气密测试,配合检漏仪或压力表等,不适合用于浸水看气泡),管件内直径等信息。确定适用后,直接根据“密封范围”这个选项来进行选型。如20mm的管件内径,即选择G25-2190型号。尺寸B至尺寸M,则是根据型号不同相对应的接头宽度、长度、流体口规格等参数,根据实际进行一一对应即可。

以上就是格雷希尔GripSeal气密测试接头G25系列的型号表,如上是标准品型号,大部分是有库存可以现货供应。其他规格型号的管件和测试要求,根据实际情况请联系工作人员进行免费匹配合适的快速密封连接方案。
