气动接头

  • 气动接头G10Pro系列 title=
  • 气动接头G10Pro系列 title=
  • 气动接头G10Pro系列 title=
  • 气动接头G10Pro系列 title=
气动接头G10Pro系列 气动接头G10Pro系列 气动接头G10Pro系列 气动接头G10Pro系列

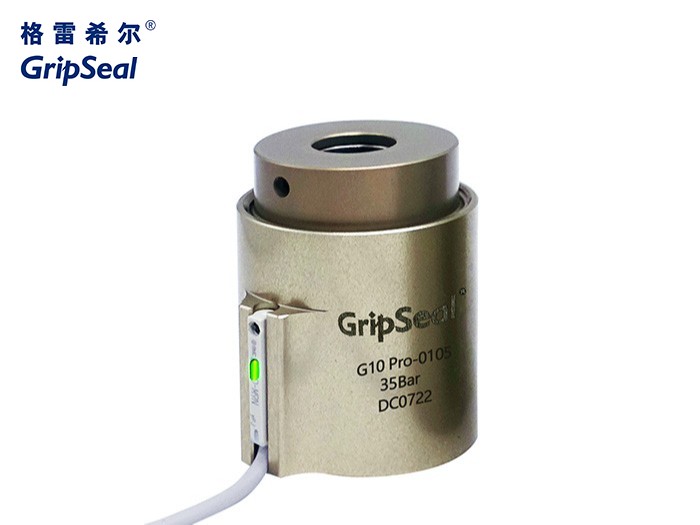

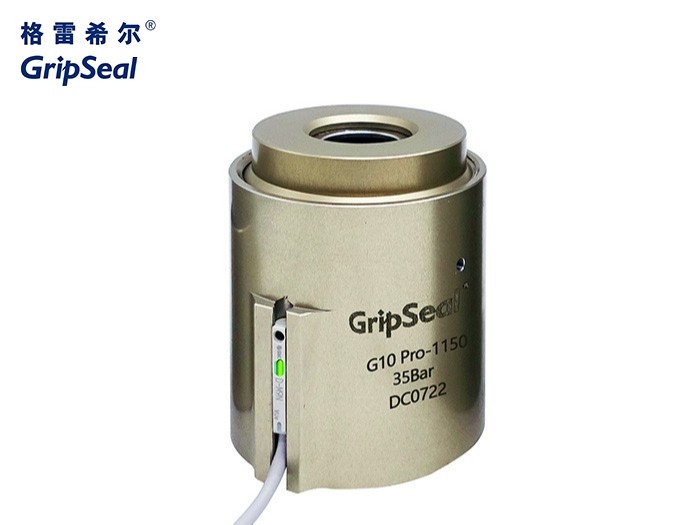

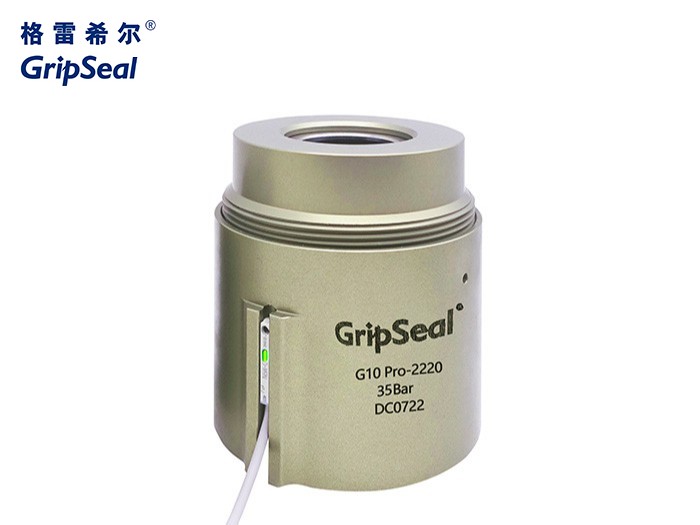

气动接头G10Pro系列

    接头类型:自动化接头

    密封范围:3-40mm

    测试类型:气密测试、自动化测试

    产品描述:格雷希尔GripSeal G10Pro系列气动接头相较于传统的G10系列接头,可在外部挂载一个磁力传感器,能更加准确的追踪连接器的驱动情况,密封圈的膨胀情况,消除因密封不到位导致的错误连接。...

  • 选型联系

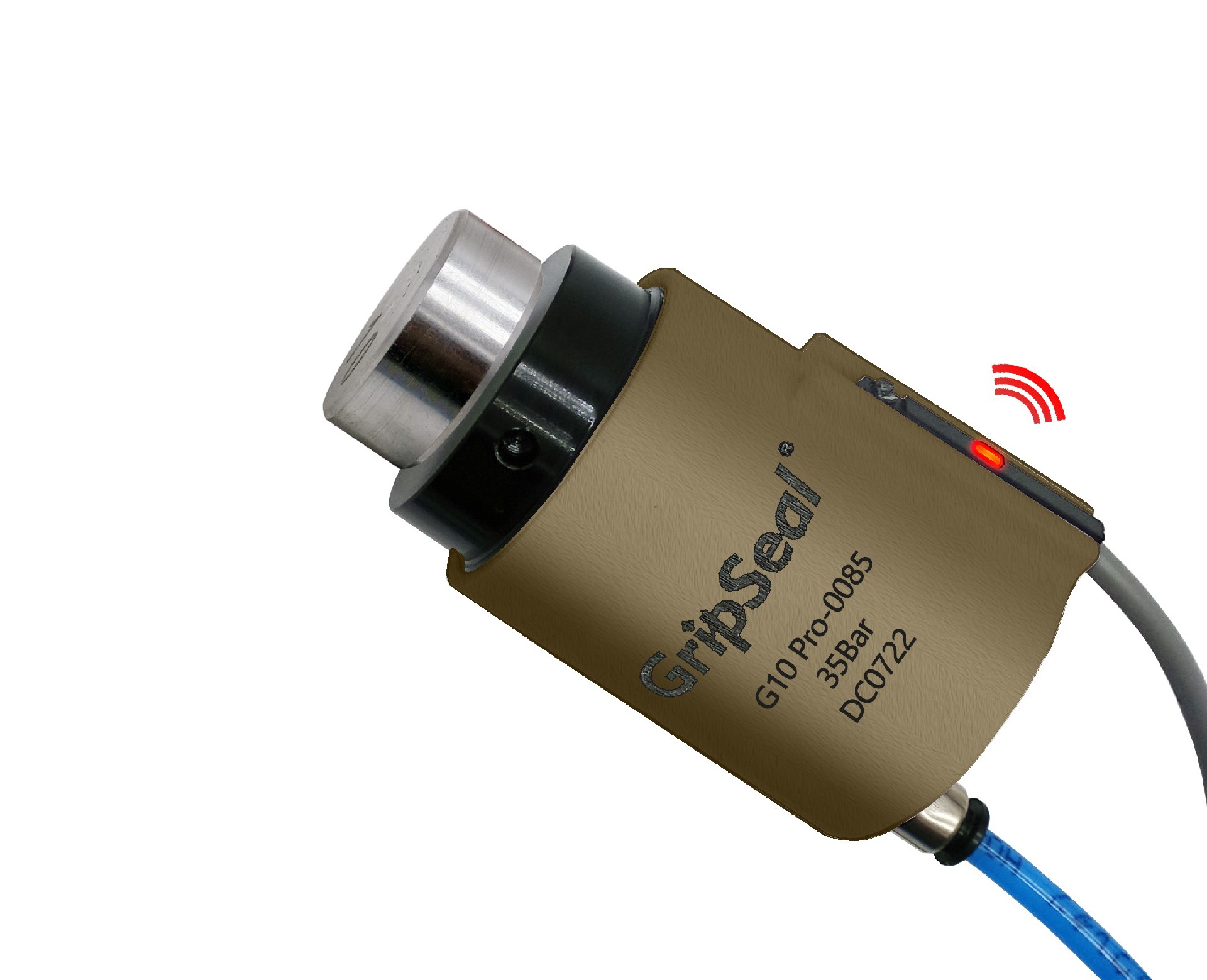

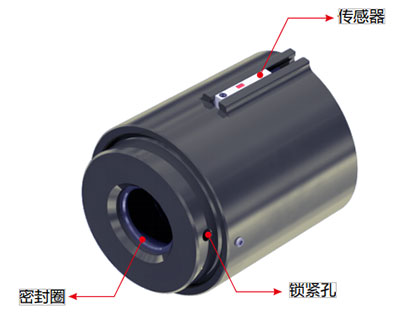

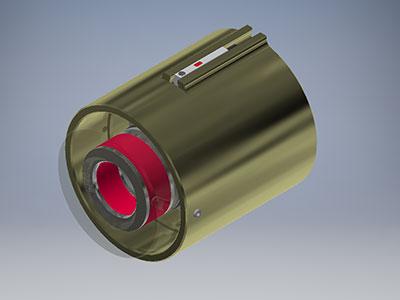

格雷希尔GripSeal G10Pro系列气动接头相较于传统的G10系列接头,可在外部挂载一个磁力传感器,能更加准确的追踪连接器的驱动情况,密封圈的膨胀情况,消除因密封不到位导致的错误连接,提高自动化检测效率。


产品参数

PRODUCT PARAMETERS


操 作 压 力:从真空到35Bar气动接头G10Pro规格参数
密 封 范 围:2.5mm-34mm
插 入 深 度:1,2号主体:15mm,3,4号主体:30mm
流 量 接 口: G1/8;G1/4;G1/2螺纹孔
主 体 材 料:铝合金
密封圈材质:氯丁橡胶,硅橡胶
操 作 温 度:-20℃-120℃
规 格 型 号:详询工作格雷希尔人员



产品视频

PRODUCT VIDEO

G10 shipin.png

气动接头G10Pro系列操作方式G10系列一样(扫码查看)


产品特点

OPERATION PARAMETERS

特点1特点2特点3特点4特点5

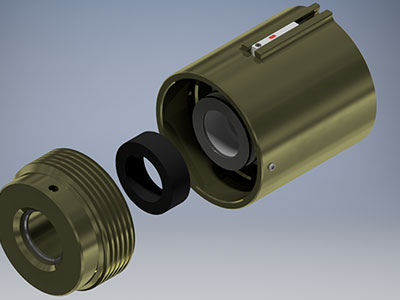

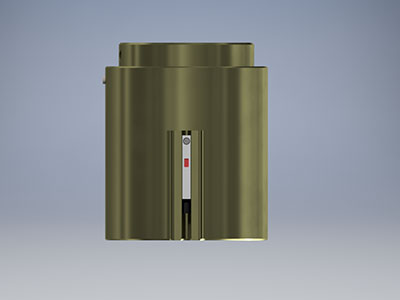

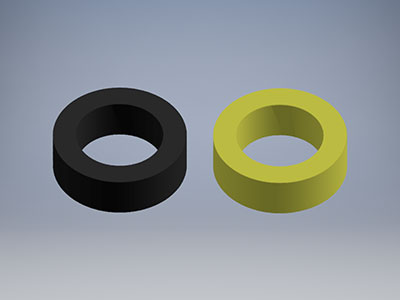

无损伤害密封连接,不会对产品外观造成损伤置传感器,实时反馈内部活塞是否动作密封圈快速更换:维简单,延长使用寿命密封圈材料:材质可选,满足客户不同需求自动化操作:效率更高,测试结果更稳定


操作方法

OPERATION METHOD

第一步
第二步第三步

第一步

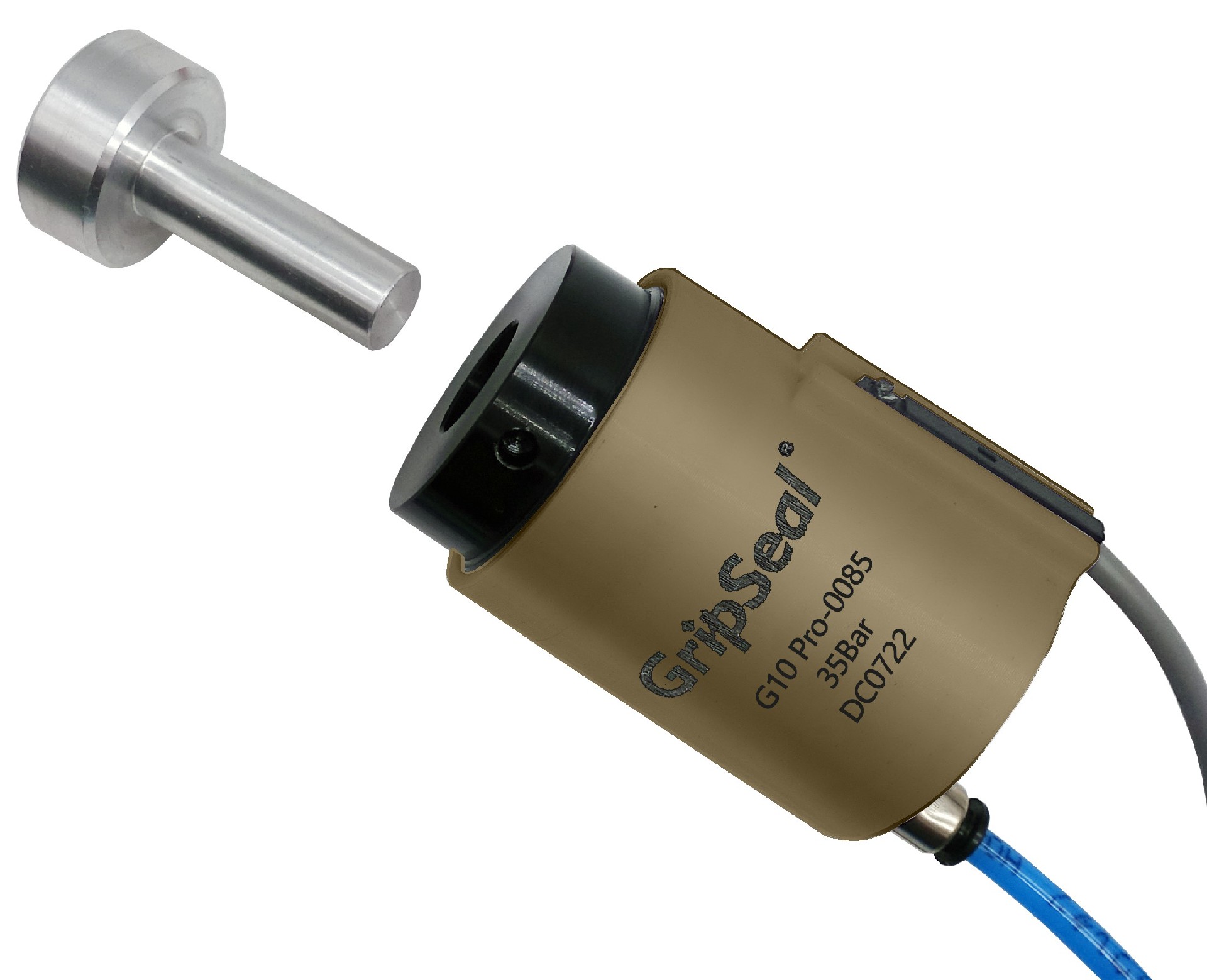

固定G10Pro到气缸夹具上,并连接好驱动接口(4-6bar)和测试接口,并按照传感器设置固定传感器。

第二步


a,气缸推动G10Pro连接器到密封位置,确保主密封圈在被测试产品的外径范围内。

b,给驱动接口加压,主密封圈会内涨密封被测试产品的外径,传感器灯亮。

c,测试接口通测试气体或是其他媒体,开始测试,直到完成测试气压泄压。


第三步


给给驱动接口泄压,传感器灯灭,停留0.5-1秒,6)气缸退回G10Pro连接器到初始位置,按2-6准备下一次的测试。


应用案例

APPLICATION CASES

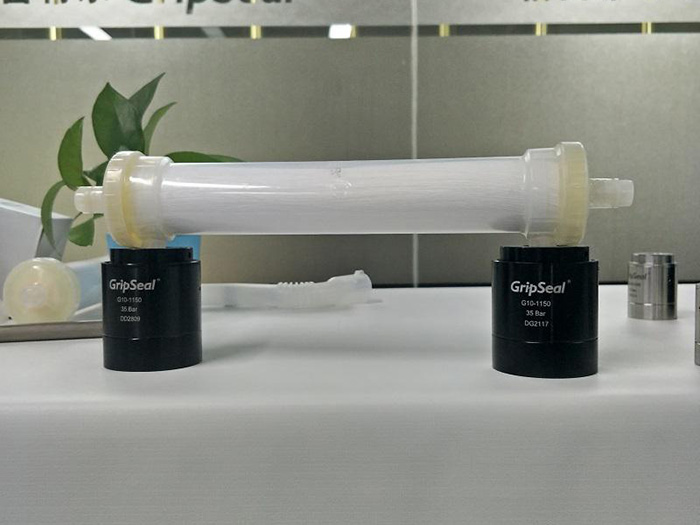

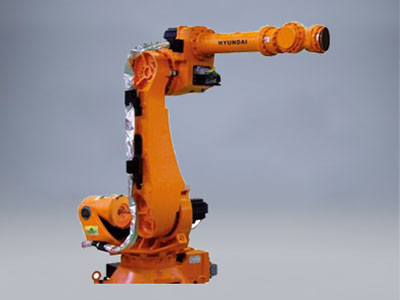

医用透析仪检测工业自动化测试
医用透析仪检测工业自动化测试
