编辑:格雷希尔GripSeal
新能源车行业从零配件生产到总成组装,会有多个测试环节,包括气密测试、冷却水道测试、电池PACK包测试等等。涉及的管口有多种型号规格,需要匹配合适的快速接头进行密封连接,还有一些特殊管口,如并排圆管口的密封连接,通常的标准型号接头不能做到同时密封,需要进行快速密封接头方案定制。

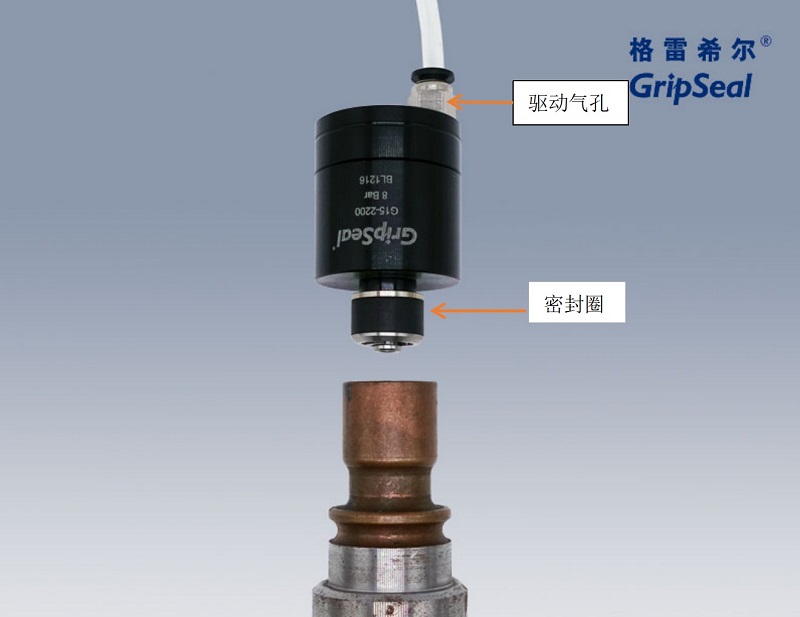

如上图所示,有3个并排圆形管口直径为27mm,如果是单独的管口我们可以选用格雷希尔接头G15系列,如下图,采用气动驱动适合用于自动化快速密封连接,有标准品型号对应。但是接头是有一定体积的,如果是2个或更多孔并排,同时密封会相互碰撞。所以标准型号的气动接头G15系列不能胜任,需要进行方案定制。

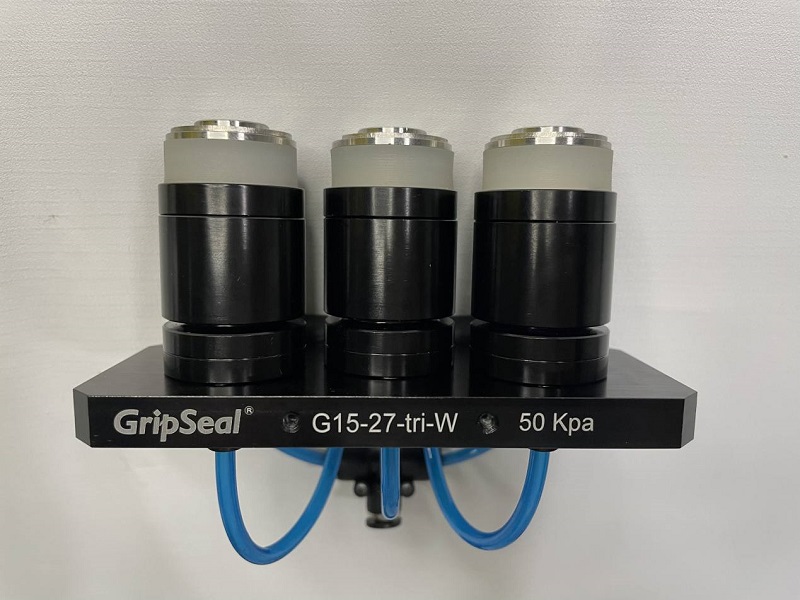

针对并排管孔的密封连接问题,格雷希尔工程师已经不是第一次遇到。要想对3个孔同时进行密封连接,首先考虑接头间相互妨碍问题,用户现有的孔径中心距条件下,缩小接头主体部分,至可以并排放下。然后将接头固定在定制夹具上,并排成管孔形状,整个产品如下图所示:
在实际产品测试使用时,只需连接好夹具底座的驱动气孔和测试通气孔。推动夹具,对准管口,插入接头前端密封圈到额定位置。然后通入驱动气压,使快速密封接头结构运作,密封圈产生膨胀形变,封堵管壁。密封操作完成后,即可通入测试流体进行相应测试。测试完成后,先排出测试流体,再卸掉驱动气压,待密封圈恢复原状即断开密封连接。抽出夹具即可准备下一个产品检测。

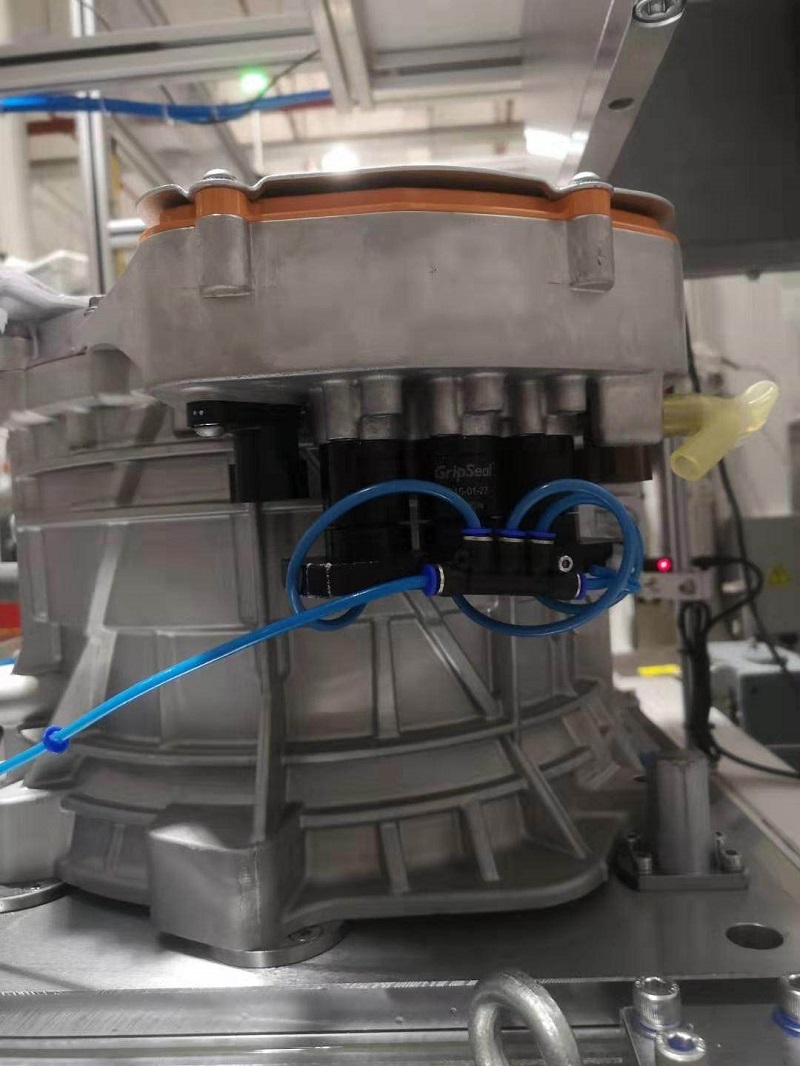

新能源车并排管口快速密封接头方案在现场的使用如下图所示:
定制化密封连接方案G15系列快速接头具有如下特点与优势:
1、气压驱动省时省力,适合用于自动化检测时快速连接检漏设备和产品,操作简单
2、维护简单:主体结构采用铝合金或不锈钢材质,不易损坏;密封圈易拆卸更换,密封圈材质细腻可靠,不会对产品表面产生损伤
3、更小的体积以适应更复杂的操作空间:在工业生产中,许多管口位置都有复杂的线束或其他管件,更小的体积能更好应对复杂环境。
4、集成夹具是操作:效率更高,能一次封堵3个或更多个管口,减少测试过程中的封堵或充气时间。提高效率,降低成本。测试结果更稳定,瞬时连接,适用于光滑的,粗糙的,多孔的,螺纹的,以及各种不规则的管件。
