高压密封测试时快速连接管口的办法

编辑：格雷希尔GripSeal

高压密封测试一般是指测试过程中压力超过10Bar的产品检测，由于压力大可能对人体造成的危险性也越高，所以在进行密封测试时连接管口的气密测试接头需要确保耐高压且带防护装置。

一、GripSeal高压气密测试接头的结构原理

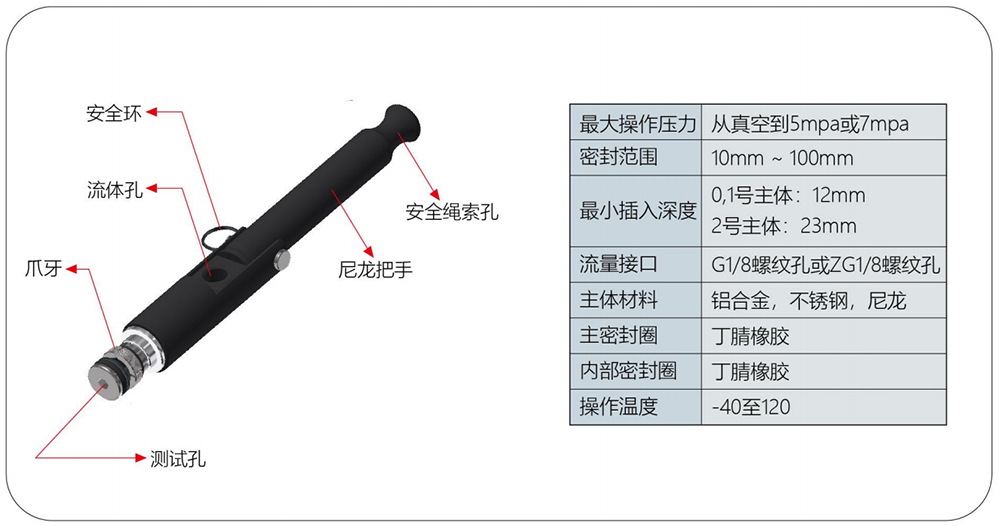

如上图，高压气密测试接头G35系列规格参数图我们可以看出，其结构设计较为简单，包含：铝合金主体、不锈钢爪牙、丁腈橡胶密封圈、尼龙手柄、金属安全环以及内部连接结构等。整体结构设计偏向简便，手持舒适轻巧，操作便捷。手动操作，采用高强度铝合金较小接头整体重量，前端爪牙是抓紧管壁的重要受力接触点所以采用更高机械强度的不锈钢材质。尾部操作杆采用尼龙制作，手握更加舒适。

二、高压气密测试接头的使用方法

首先是使用前的准备工作，确定气密测试接头型号和适用范围是否与待测产品管口型号规格适配；在流体口连接好测试流体管道或用实心螺母封堵。

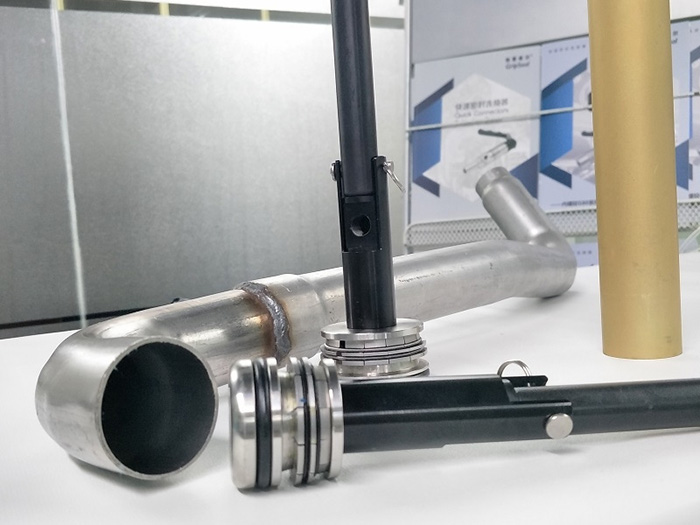

第二步，在进行密封测试时，将接头前端金属爪牙、密封圈部位插入产品管件内，注意一定要插入到限位深度。然后弯折手柄，实现对管件的密封连接。

第三步，开始进行相应测试，通入测试一定压力的测试流体，通过检漏仪、观察气泡、压力表等方式检测产品是否合格。

第四步，测试完成后，先回收或卸掉测试流体，让产品内部处于常压状态，将接头操作杆回直，即断开对管壁的密封抓紧，轻轻拔出接头即可。

GripSeal高压气密测试接头应用于压力70Bar内的气密测试或通水、通油测试等，用简单的设计原理，更简便的操作方法，提高测试效率。
