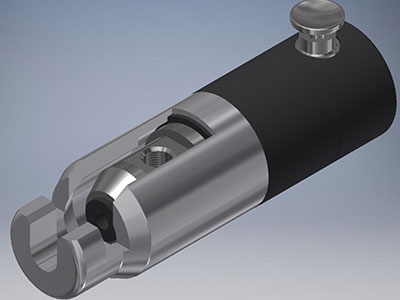

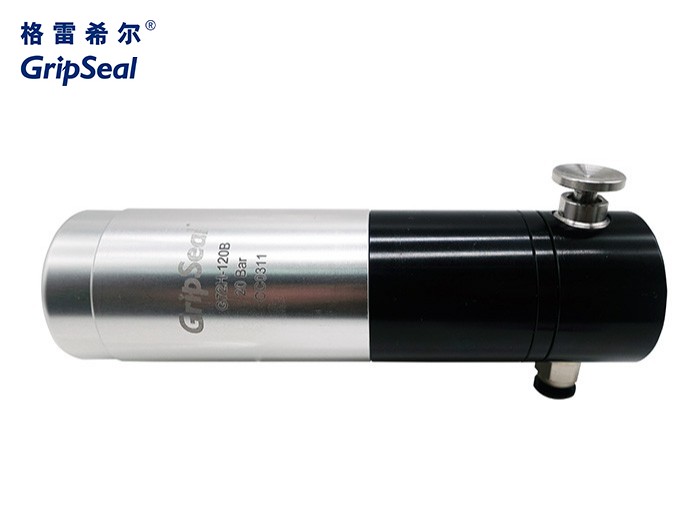

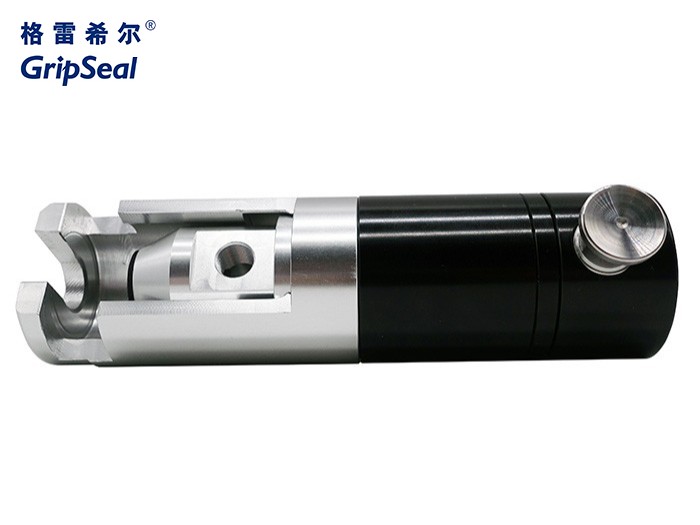

快速密封接头G72系列


快速密封接头G72系列快速密封接头G72系列快速密封接头G72系列快速密封接头G72系列

左右滑动查看更多

格雷希尔GripSeal快速密封接头G72系列,是一款凸缘管或翻边管、法兰扣等管型的密封接头。气压驱动,操作便捷,特种航空铝合金主体在保证机械性能的同时,保持接头更加轻巧,有效降低操作工人的劳动强度。直通式设计,保证了产品了高流量性能,适用于气体测试或液体测试。





产品参数

PRODUCT PARAMETERS

操作压力:  从真空到5Bar或20Bar
快速密封接头G72规格参数
密封范围:  10mm-40mm
插入深度:  根据实际使用情况确定
流量接口:  G1/8螺纹孔
主体材料:  铝合金、不锈钢、尼龙
密封圈材质:  丁腈橡胶
操作温度:  -20℃-120℃
规格型号及报价:  详询格雷希尔工作人员



产品视频

PRODUCT VIDEO

快速密封接头G72系列操作视频
快速密封接头G72系列操作视频(扫码查看)

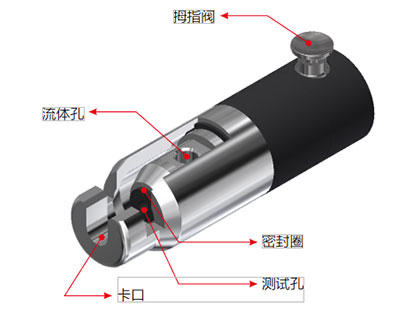

产品特点

PRODUCT PARAMETERS

产品特点

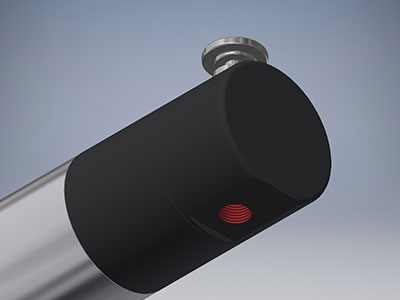

气压驱动:按钮式操作,操作更顺畅

产品特点

铝合金主体:手握轻巧,操作更便捷

产品特点

维护简单:定期更换密封圈即可

产品特点

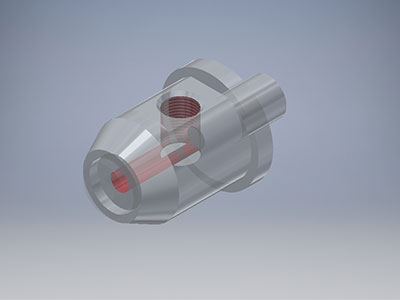

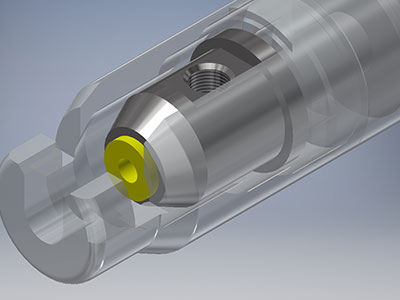

直通式测试流体通道:中间其它部件结构,通气、通水更快速

产品特点

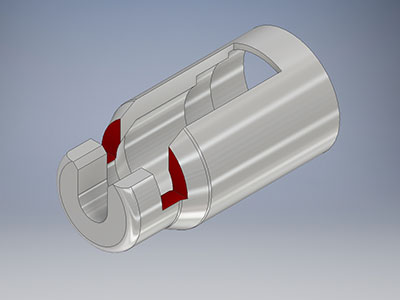

对管件损伤小:符合大多数工艺要求,卡口式设计,划痕很小



操作方法

OPERATION METHOD

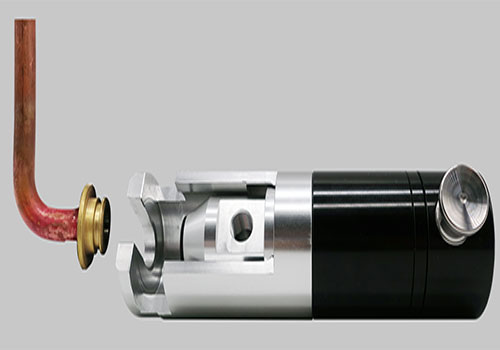

操作方法第一步

第一步

按住接头拇指阀,活塞退回,露出样件放置空间

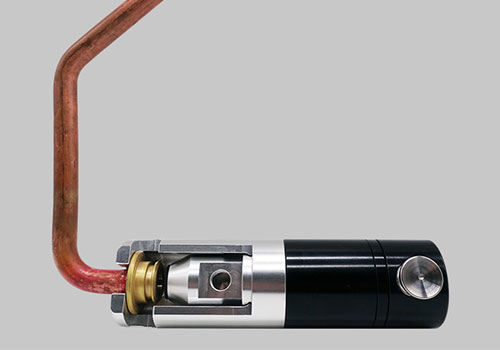

操作方法第二步

第二步

将测试件前端放入卡口内,手指离开拇指阀,活塞压向测试件,形成密封

操作方法第三步

第三步

扳测试完成后,手指按压阀门,通气让活塞打开,取出测试件。





应用案例

APPLICATION CASES

快速密封接头G72系列

快速密封接头G72系列
