接头类型:螺纹快速密封接头
密封范围:G1/8-G1,M10-M33,NPT
测试类型:气密测试
产品描述:格雷希尔GripSeal气密测试接头G80NL系列是用于内螺纹的快速密封接头,小巧的设计,使其适用于更复杂的声场环境。常用于新能源汽车、燃油车等行业领域,气密测试应用。密封稳定,操作简单,符合现场应用要求。...
格雷希尔GripSeal快速密封接头G80NL系列是一款用于内螺纹封堵或连接的接头,考虑到不同产品测试需求以及操作空间限制等因素,研发设计的一款更小巧的快插接头。无需手拧,按压手柄式操作。常用于如汽车零配件高压测试,气密性测试和运转测试。主体材料选用医用级316不锈钢,耐磨损耐高压 ,性能稳定更耐用。可根实际应用场景,并排多个同时密封连接,解决空间小干涉等问题。
产品参数
PRODUCT PARAMETERS
操 作 压 力: | 从真空到50Bar | ![]() |
密 封 范 围: | G1/8-G1,NPT,M10-M27等 | |
插 入 深 度: | 5.5-12mm | |
流 量 接 口: | G1/8-G1/2螺纹孔 | |
主 体 材 料: | 316不锈钢 | |
密封圈材质: | 氯丁橡胶,丁腈橡胶 | |
操 作 温 度: | -20℃-120℃ | |
规 格 型 号: | 快速密封接头G80系列型号表或详询工作人员 |
产品视频
PRODUCT VIDEO
快速密封接头G80系列操作视频(扫码查看)
产品特点
OPERATION PARAMETERS
![]() | ![]() | ![]() | ![]() | ![]() |

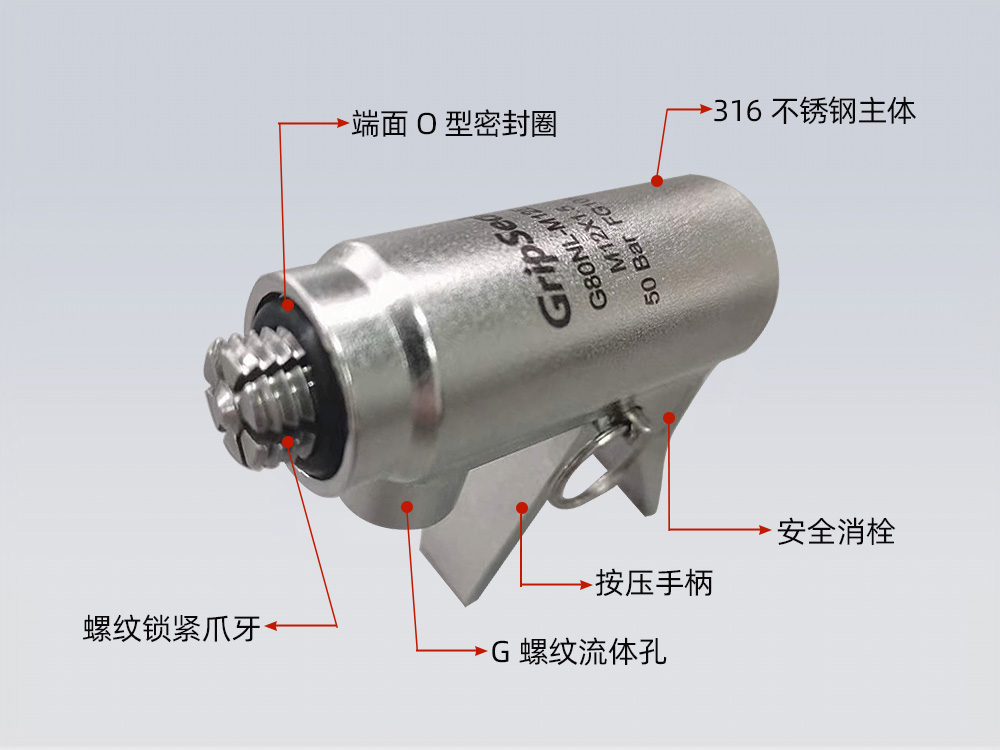

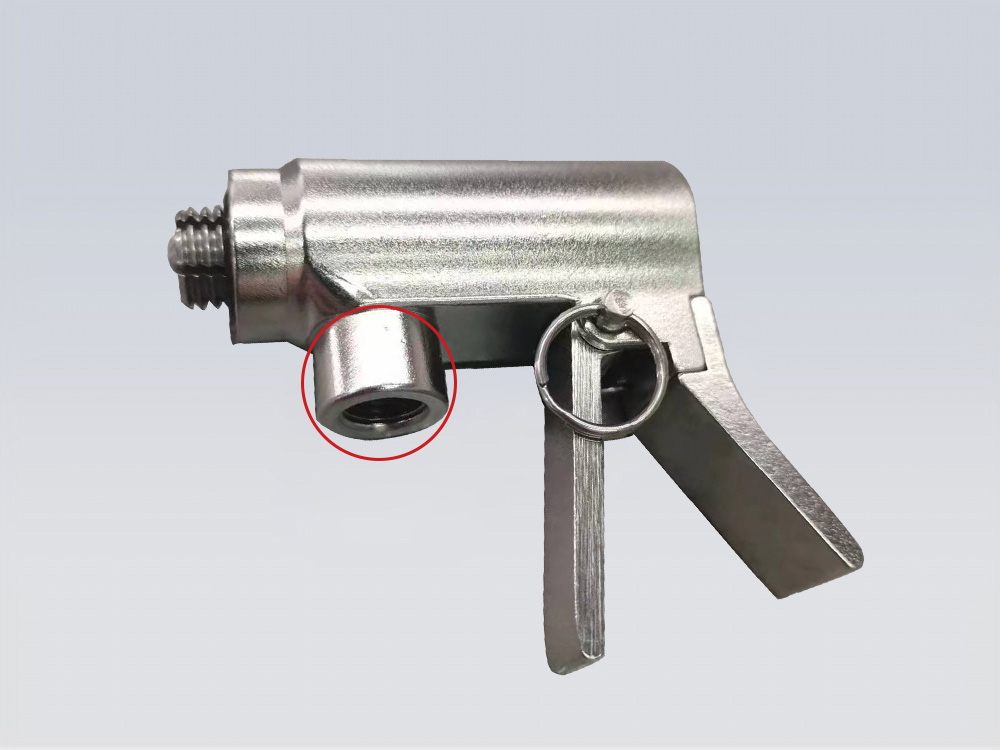

体积小巧重量轻,适用于狭窄的操作空间和多孔并排密封 | 预留标准充气口,连接气管等配件易匹配。充气或封堵通用 | 密封圈简易更换,设计原理上密封圈无需受力,密封圈更耐用 | 杠杆原理设计,操作更加省力 | 端面O型密封圈,主体部分为316不锈钢,耐压耐磨损 |
操作方法
OPERATION METHOD
![]() | ![]() | ![]() |

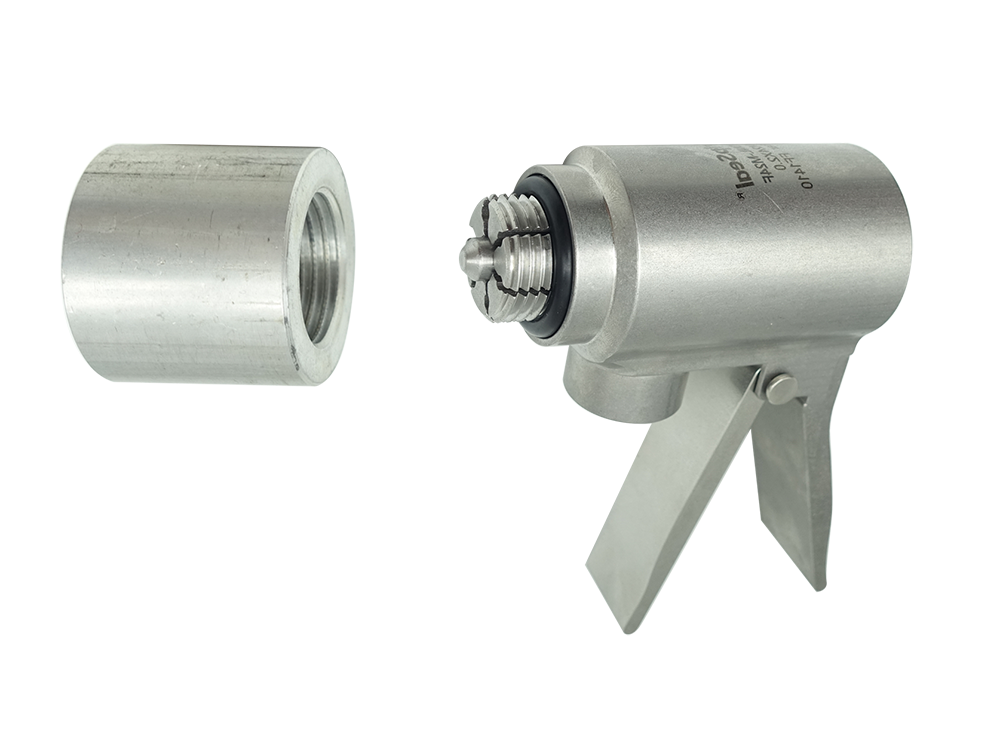

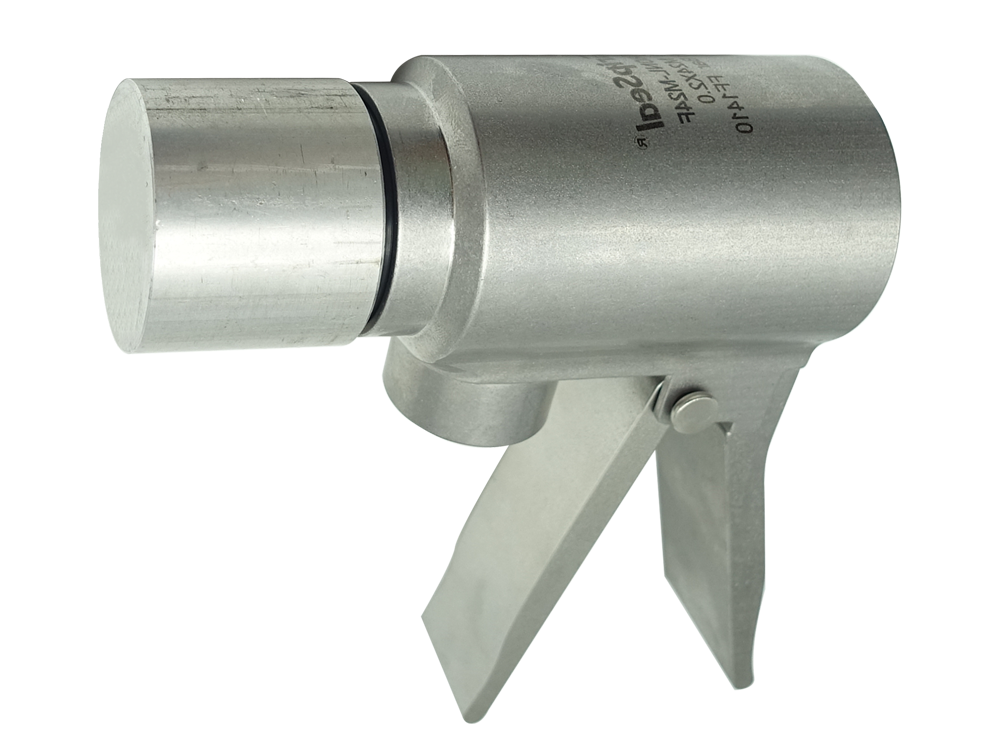

第一步 G80NL手柄式,捏紧,爪牙伸出并处于收缩状态。对准待测工件管口,注意螺纹位置。 | 第二步 向测试件内螺纹接口方向插入接头,到螺纹端面完全接触主密封圈。 | 第三步 松开G80NL把手,金属夹爪会在弹簧张力作用下张开,从而与工件内部螺牙契合,完成密封 |
应用案例
APPLICATION CASES
![]() | ![]() | ![]() |
空调外机冷媒充注 | 制动卡钳密封测试 | 发动机测试 |
